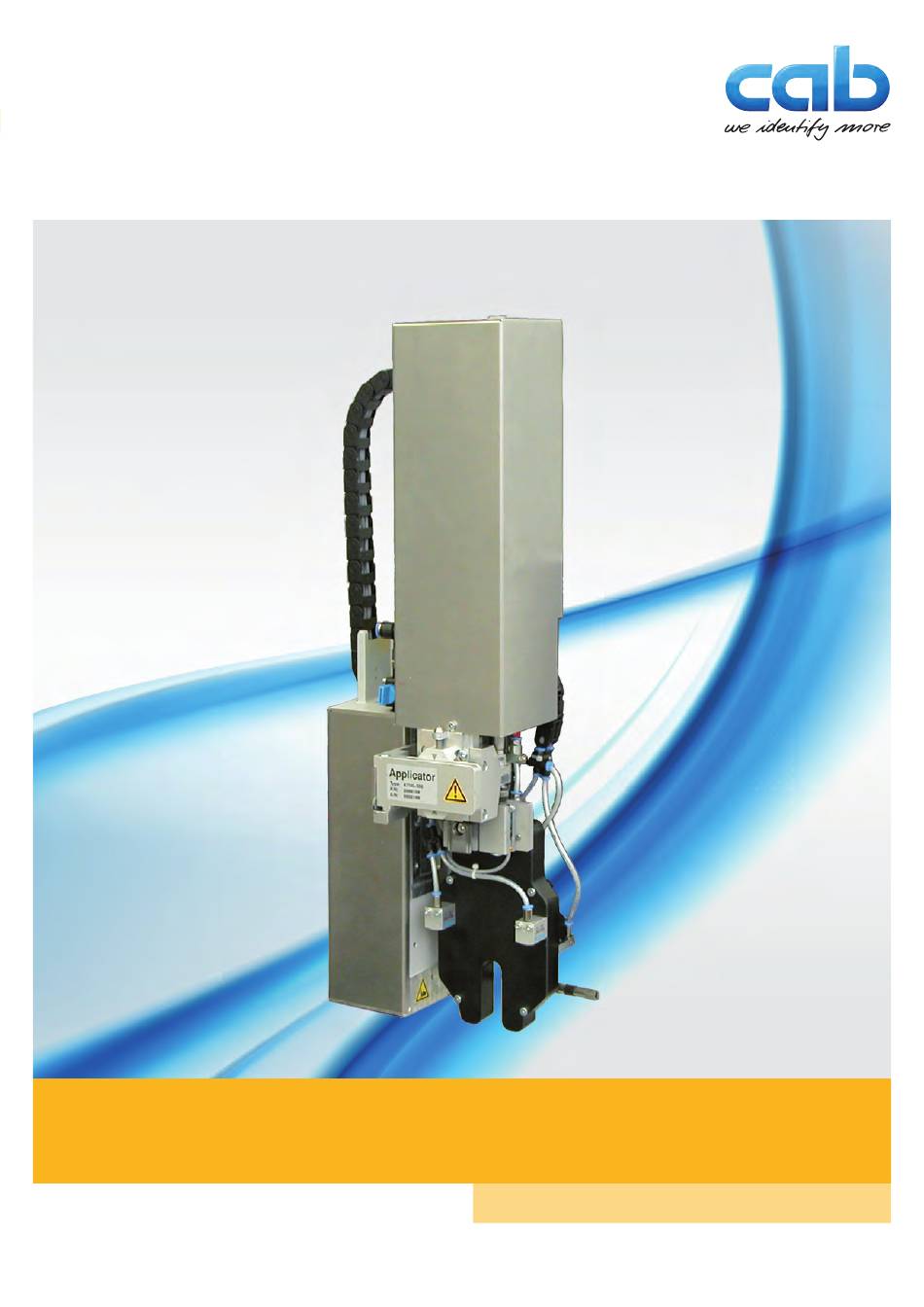

- Seite 1 Bedienungsanleitung 4714 Fahnen-Applikator Made in Germany...
- Seite 2 Verfolgung der ursprünglichen bestimmungsgemäßen Verwendung erfordert die vorherige schriftliche Genehmigung der cab. Redaktion Bei Fragen oder Anregungen bitte an cab Produkttechnik GmbH & Co KG Adresse Deutschland wenden. Aktualität Durch die ständige Weiterentwicklung der Geräte können Abweichungen zwischen der Dokumentation und dem Gerät auftreten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ..............................4 Hinweise ..............................4 Bestimmungsgemäßer Gebrauch ......................4 Sicherheitshinweise ..........................4 Sicherheitskennzeichnung ........................5 Umwelt ..............................5 Produktbeschreibung ..........................6 Wichtige Merkmale ........................... 6 Technische Daten ............................. 6 Geräteübersicht ............................7 Lieferumfang ............................8 Betrieb ..............................9 Normalbetrieb ............................ -
Seite 4: Einleitung
Beachtung der Bedienungsanleitung benutzt werden. • Das Gerät ist in Verbindung mit cab Druckern der Hermes+ Serie ausschließlich zum Etikettieren von geeigneten, vom Hersteller zugelassenen Materialien bestimmt. Eine andersartige oder darüber hinausgehende Benutzung ist nicht bestimmungsgemäß. Für aus missbräuchlicher Verwendung resultierende Schäden haftet der Hersteller/ Lieferant nicht;... -
Seite 5: Sicherheitskennzeichnung
Einleitung • Gerät nur in trockener Umgebung betreiben und keiner Nässe (Spritzwasser, Nebel, etc.) aussetzen. • Gerät nicht in explosionsgefährdeter Atmosphäre betreiben. • Gerät nicht in der Nähe von Hochspannungsleitungen betreiben. • Nur die in dieser Bedienungsanleitung beschriebenen Handlungen ausführen. Weiterführende Arbeiten dürfen nur von geschultem Personal oder Servicetechnikern durchgeführt werden. -
Seite 6: Produktbeschreibung
Technische Daten (Ø) x Vorderseite Durchmesser x Pi ( Rückseite Fahnenlänge L Fahnenlänge L α Etikettenübergabe Druckstempel 4714 LR 1100 Etikettenbreite für Hermes + 4 Etikettenhöhe 10 - 50 Ø 0,5 - 4 Durchmesser Arbeitsdruck 0,45 (4,5 bar) Schalldruckpegel unter 74 dB(A) ¢... -
Seite 7: Geräteübersicht
Produktbeschreibung Geräteübersicht Bild 2 Geräteübersicht 1 Abdeckung 5 Blasrohr für Stützluft 2 Druckluftanschluss 6 Rändelschraube zur Befestigung am Drucker 3 Absperrhahn Druckluft 7 Scharnierbuchse 4 Stempelbaugruppe 8 SUB-D 15 Stecker - elektr. Verbindung Applikator-Drucker... -
Seite 8: Lieferumfang
Produktbeschreibung Lieferumfang 1 Applikator mit montierter Stempelbaugruppe 2 Blasrohr (nach Bestellung, in Abhängigkeit vom verwendeten Drucker) 3 Dokumentation Bild 3 Lieferumfang Hinweis! Originalverpackung für spätere Transporte aufbewahren. Achtung! Beschädigung des Geräts und der Druckmaterialien durch Feuchtigkeit und Nässe. Etikettendrucker mit Applikator nur an trockenen und vor Spritzwasser geschützten Orten aufstellen. -
Seite 9: Betrieb
Betrieb Normalbetrieb Vor Aufnahme des Etikettierbetriebs prüfen, dass sämtliche Anschlüsse hergestellt sind. Transferfolie und Etiketten einlegen. Bedienungsanleitung des Druckers Absperrventil für die Druckluft öffnen. Achtung! Vor dem Einschalten des Druckers darauf achten, dass der Stempel nicht von einem Etikett abgedeckt ist. - Seite 10 Betrieb Bild 5 Abschwenken und Abbau des Applikators Achtung! Erstmalige Inbetriebnahme, Justagen sowie der Austausch von Komponenten dürfen nur von qualifizierten Fachpersonal (Service) vorgenommen werden. Serviceanleitung Applikator Achtung! Drucker vor Montage des Applikators vom Netz trennen ! Auf sicheren Stand des Druckers achten ! ...
-
Seite 11: Fehlermeldungen
Fehlermeldungen Fehlermeldungen des Druckers Informationen zu Ursachen und zur Behandlung druckerspezifischer Fehler (Papier zu Ende, Folie zu Ende u.ä.) sind in der Bedienungsanleitung des Druckers zu finden. Fehlerbehandlung : Fehlerfolgen beseitigen Taste feed drücken, um Papierlauf neu zu synchronisieren. Gespendete Leeretiketten von Hand abnehmen. ... -
Seite 12: Zulassungen
Bevollmächtigter für die technischen Unterlagen : Erwin Fascher Am Unterwege 18/20 99610 Sömmerda Für den Hersteller zeichnet : Sömmerda, 01.03.2016 cab Produkttechnik Sömmerda Gesellschaft für Computer- und Automationsbausteine mbH Erwin Fascher 99610 Sömmerda Geschäftsführer Die Inbetriebnahme ist solange untersagt, bis festgestellt wurde, dass die Maschine, in die die Maschine eingebaut werden soll, den Bestimmungen der Maschinenrichtlinie entspricht. -
