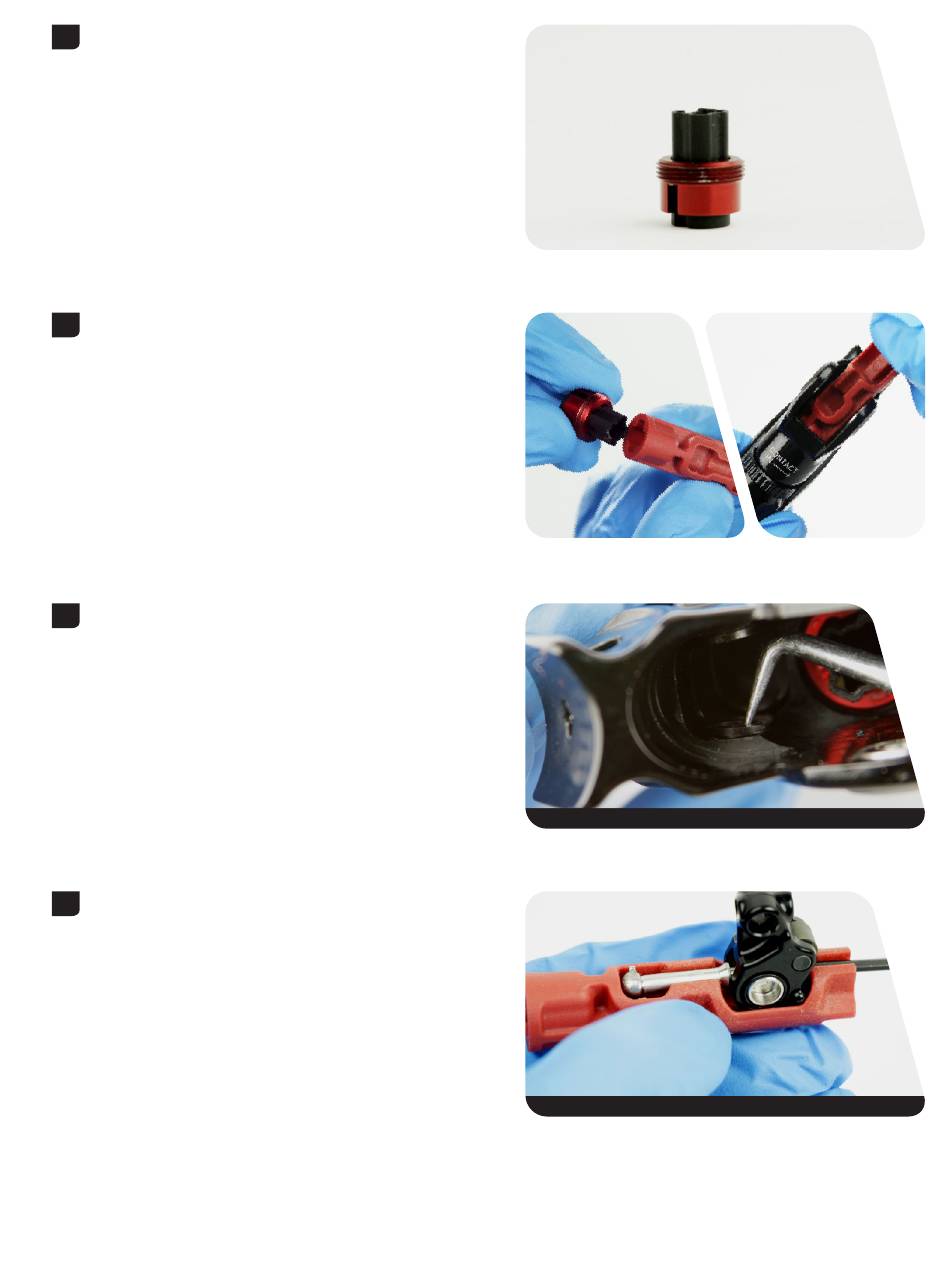

Platzieren Sie die Hülse auf dem Kupplungsstück.
Das Gewinde der Hülse muss zur Basis des Kupplungsstücks hin
ausgerichtet werden.
5
Verwenden Sie das SRAM® Montagewerkzeug für Bremshebel-
Innenteile, um die Hülse und das Kupplungsstück auf der Kolben-
Baugruppe zu fixieren und in die Baugruppe einzuschrauben.
Erfassen Sie die Schlitze an der Hülse mit dem Kontaktpunkt-
Einstellknopf und drehen Sie das Innenteile-Montagewerkzeug für
SRAM Guide™-Hebel im Uhrzeigersinn bis zum Anschlag.
6
Bauen Sie die SwingLink™-Buchsen ein.
Wenn die SwingLink-Buchsen leicht herausfallen, tragen Sie ein wenig
SRAM DOT-Schmierfett darauf auf, um sie an Ort und Stelle zu halten.
7
Platzieren Sie den SwingLink auf dem SRAM Montagewerkzeug für
Bremshebel-Innenteile, um die Länge der Druckstange einzustellen.
Stellen Sie die Länge der Druckstange wie folgt ein: gegen den
Uhrzeigersinn drehen, damit die Druckstange straffer im Werkzeug
sitzt bzw. im Uhrzeigersinn drehen, damit die Druckstange lockerer im
Werkzeug sitzt.
SRAM DOT-Schmierfett
SRAM Montagewerkzeug für Bremshebel-Innenteile
Einbau der Kolben-Baugruppe
2 mm
22 m
23
