2

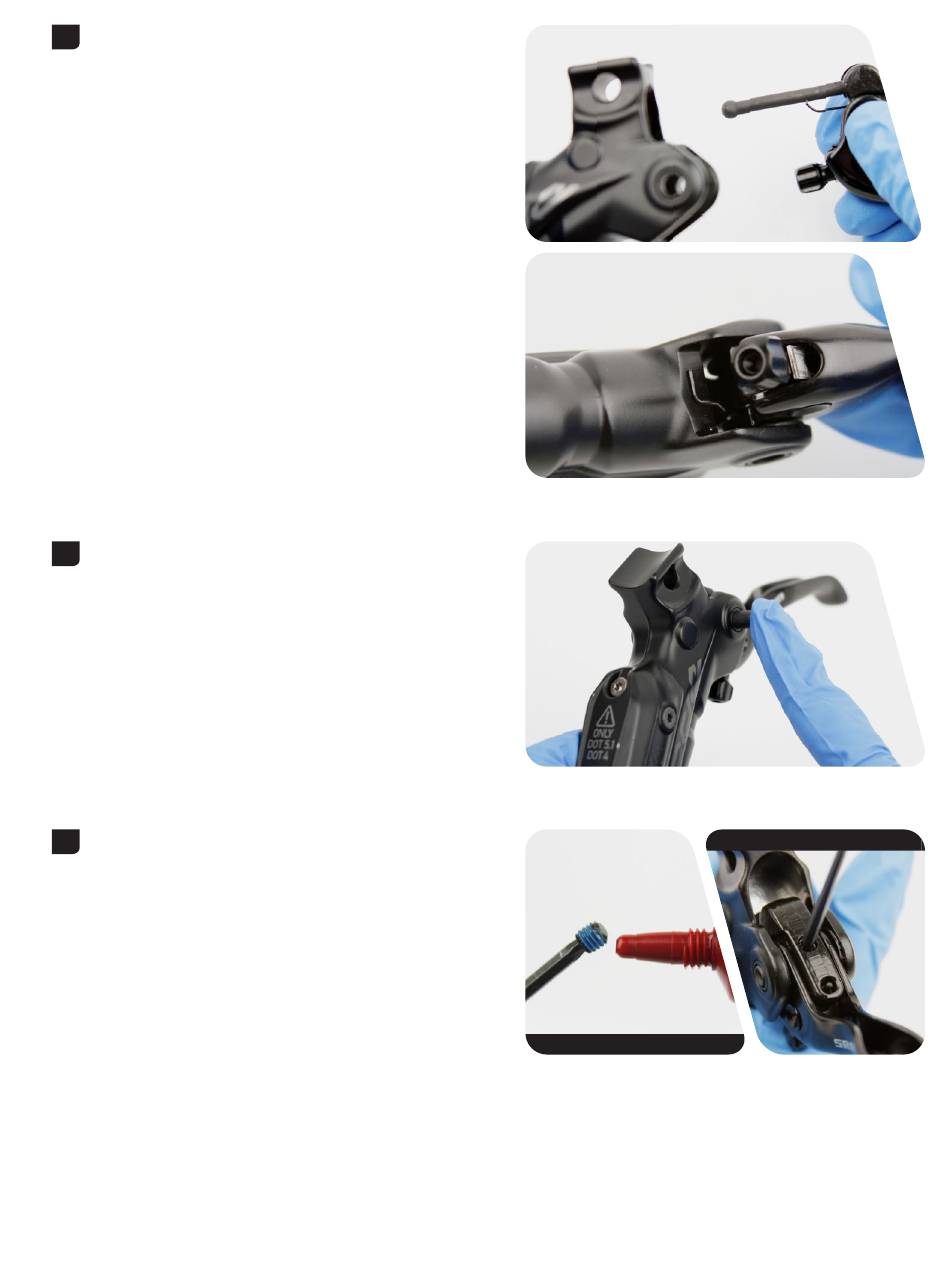

Setzen Sie die Hebelgriff-Baugruppe in den Hebelkörper ein. Platzieren
Sie dabei die Druckstange im Kolben und die Hebelrückstellfeder auf
dem Hebelkörper.
Stellen Sie sicher, dass die Hebelrückstellfeder ordnungsgemäß im
Hebel sitzt. Das nach außen weisende Ende der Feder muss gegen den
Hebelkörper drücken. Wenn die Rückstellfeder nicht ordnungsgemäß
sitzt, können Sie die Reichweite des Hebelgriffs nicht einstellen.
3
Richten Sie den Mitnehmer und den Hebelgriff auf die Bohrungen im
Hebelkörper aus und schieben Sie dann den Gelenkstift durch die
Bohrungen.
4
Tragen Sie ein wenig Loctite® Blue 242® auf die Klemmschraube auf.
Schrauben Sie die Klemmschraube in den Hebelkörper.
Loctite Blue 242
T8
15-mm-Steckachse
Einbau des Hebelgriffs
37
