MONTAGE MONTAGEMASSE
1.2 MONTAGEMASSE
1.2.1 Rohrschellenabstände
Die Leitungsbefestigung von auf Putz verlegten
Geberit Systemrohren wird mit Rohrschellen
ausgeführt. Um die Übertragung von Körperschall
zu verhindern, können Geberit Rohrschellen
gedämmt eingesetzt werden.
Der Befestigungsabstand zwischen den einzelnen
Rohrschellen beträgt bei horizontal verlegten
Geberit Systemrohren je nach Durchmesser
1,5–2,5 m.
Bei Einhaltung der aufgeführten
Rohrschellenabstände sind keine weiteren
Maßnahmen wie z. B. Tragschalen erforderlich.

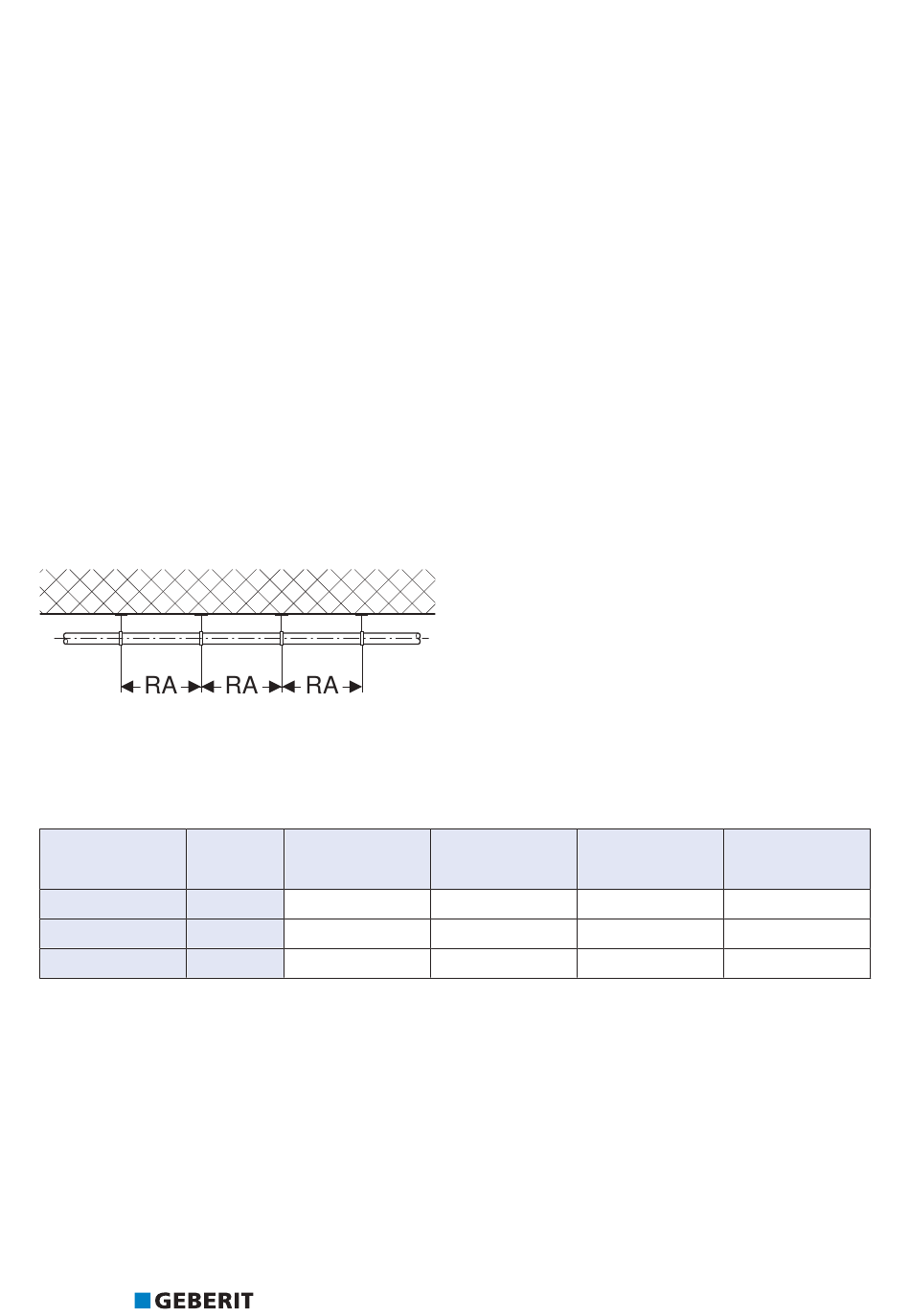

Abbildung 4: Befestigungsabstände von Aufputz
verlegten Geberit PushFit
Systemrohren
Tabelle 2: Rohrschellenabstände und Belastung pro Rohrschelle
Rohrschelle
Art.-Nr.
619.020.00.1
619.021.00.1
619.022.00.1
1) Empfehlung Geberit
RA Rohrschellenabstand
F Belastung pro Rohrschelle, Rohrleitung gefüllt mit Wasser. Die Angaben gelten für horizontal befestigte
Leitungen.
8
d
RA horizontal
[mm]
[m]
16 1,5
20 1,5
25 1,5
1)
RA vertikal
[m]
2,0
2,0
2,0
F F max
[N]
[N]
3,1 800
5,0 800
7,7 800
