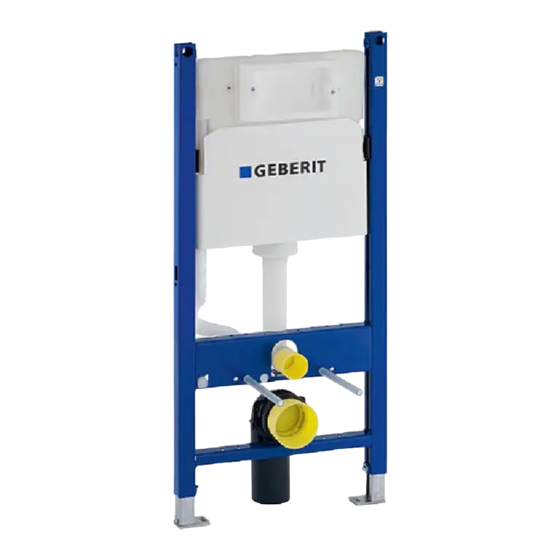

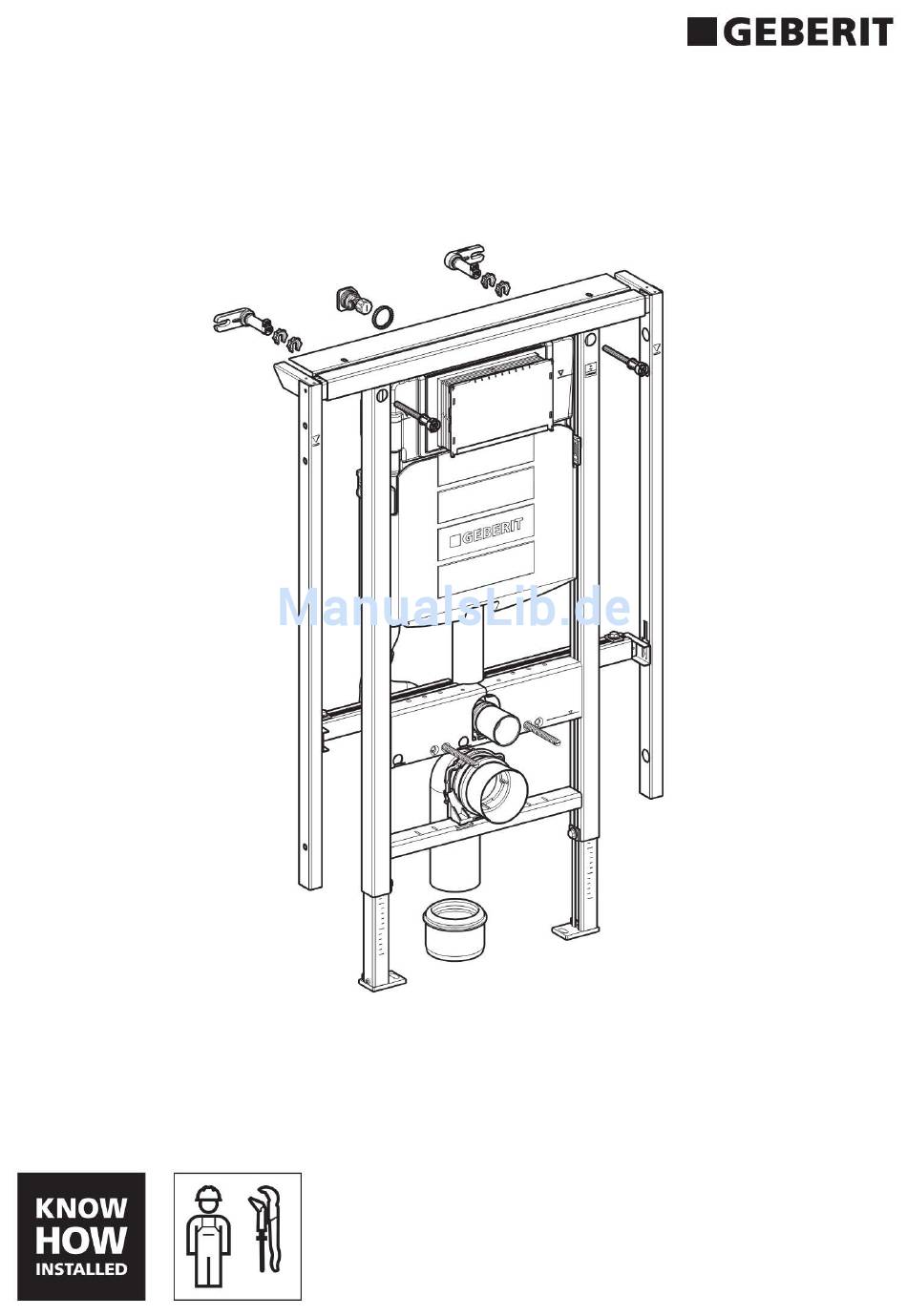

- Seite 1 Geberit Duofix Installation Manual Montageanleitung Instructions de montage Istruzioni per il montaggio...
- Seite 2 Information Einbauvarianten D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 3 Montagemasse Montage Masse Geberit Duofix Element für Wand-WC, 112 cm, mit Sigma Unterputzspülkasten 12 cm, breitenverstellbar ≤ 130 ≤ 25 ≥ 80 ≤ 25 Duofix Element an Massivwand montieren, seitlich befestigen ≥ 15 18/23 ø 10 mm 0–20 ≥ 30 0–20...
- Seite 4 13 mm 13 mm ≤ 25 D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 5 13 mm 13 mm 13 mm D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 6 Duofix Element an Massivwand montieren, hinten befestigen 15–20 ø 10 mm 0–20 ø 10 mm 1 0 0 ø 10 mm 1 0 6 D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 7 13 mm PH 3 13 mm D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 8 13 mm 13 mm 13 mm ≤ 25 D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 9 Duofix Element in Trockenbauwand montieren 10 mm ≥ 3 0 D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 10 Duofix Element in Duofix Systemwand montieren 10 mm ≥ 3 0 9 0 ° 13 mm D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 11 Abgangsbogen montieren 9–12 –13 9–12 –13 D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 12 Wasseranschluss und Bauschutz montieren 19 mm D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 13 R½ R½ ll a ti o In s ta M a n u anleitun Montage de montage Instruct ions il montagg Istruzion i per ll a ti o ll a ti o In s ta In s ta M a n u M a n u Montage Montage...
- Seite 14 Stromanschluss bei Duofix Element vorbereiten Duofix Element beplanken Geberit AquaClean Sela Geberit AquaClean 4000 Geberit AquaClean 5000 Geberit AquaClean 5000plus ≥ 30 Geberit AquaClean 8000 Geberit AquaClean 8000plus 45° 0–3 mm D60428-001 © 02-2013 966.249.00.0 (00)
- Seite 15 PH 2 1 2 – 1 1 2 – ø 80 ø 40 ø 120 PH 2 1 2 – D60428-001 © 02-2013 966.249.00.0 (00)
