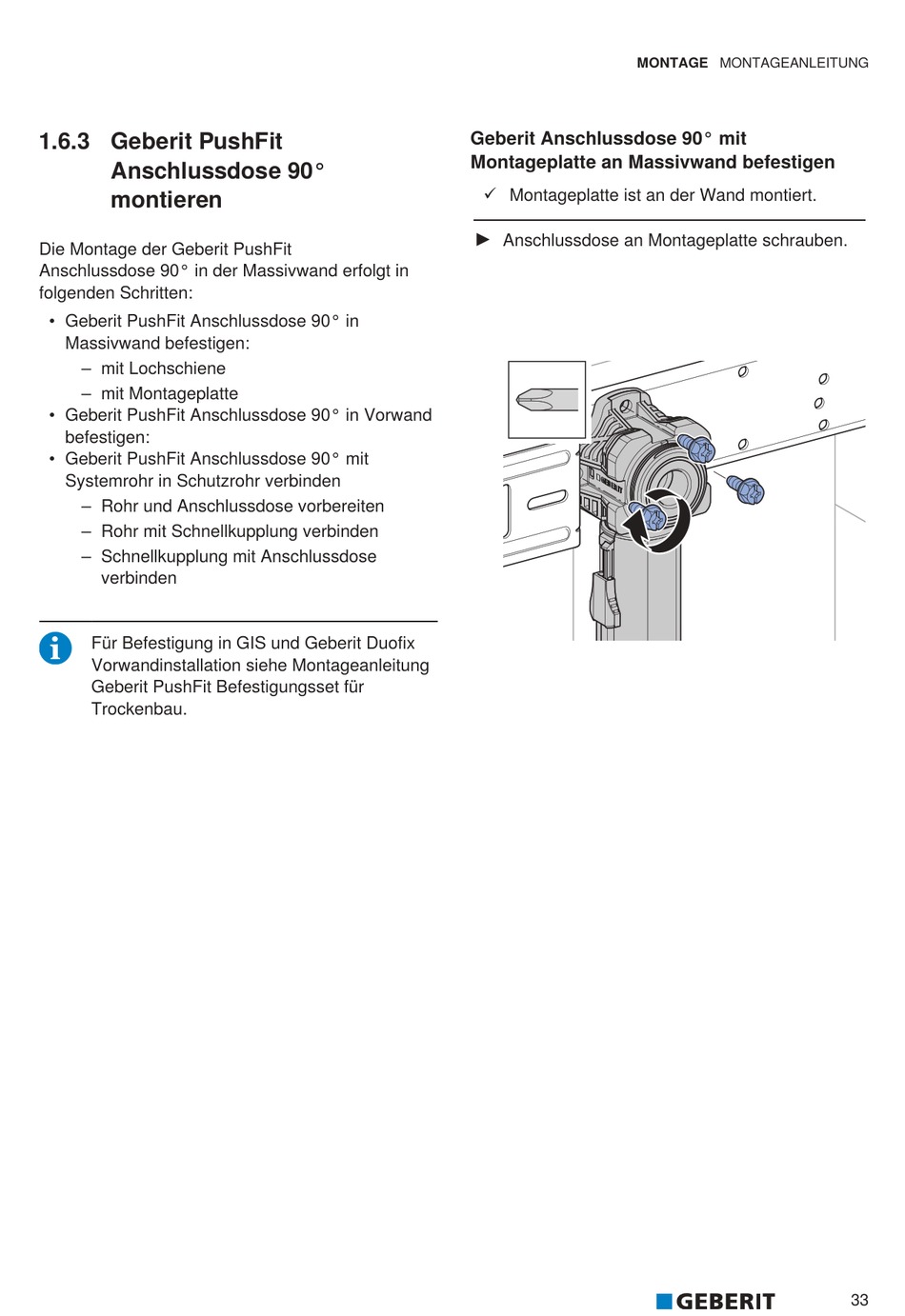

1.6.3 Geberit PushFit
Anschlussdose 90°
montieren
Die Montage der Geberit PushFit
Anschlussdose 90° in der Massivwand erfolgt in
folgenden Schritten:
• Geberit PushFit Anschlussdose 90° in
Massivwand befestigen:
– mit Lochschiene
– mit Montageplatte
• Geberit PushFit Anschlussdose 90° in Vorwand
befestigen:
• Geberit PushFit Anschlussdose 90° mit
Systemrohr in Schutzrohr verbinden
– Rohr und Anschlussdose vorbereiten
– Rohr mit Schnellkupplung verbinden
– Schnellkupplung mit Anschlussdose
verbinden
Für Befestigung in GIS und Geberit Duofix
Vorwandinstallation siehe Montageanleitung
Geberit PushFit Befestigungsset für
Trockenbau.
MONTAGE MONTAGEANLEITUNG
Geberit Anschlussdose 90° mit
Montageplatte an Massivwand befestigen
ü Montageplatte ist an der Wand montiert.
▶
Anschlussdose an Montageplatte schrauben.
