Geberit PUSHFIT Bedienungsanleitung Seite 12

MONTAGE MONTAGEMASSE
d1/d3 Durchgang
d2 Abzweig

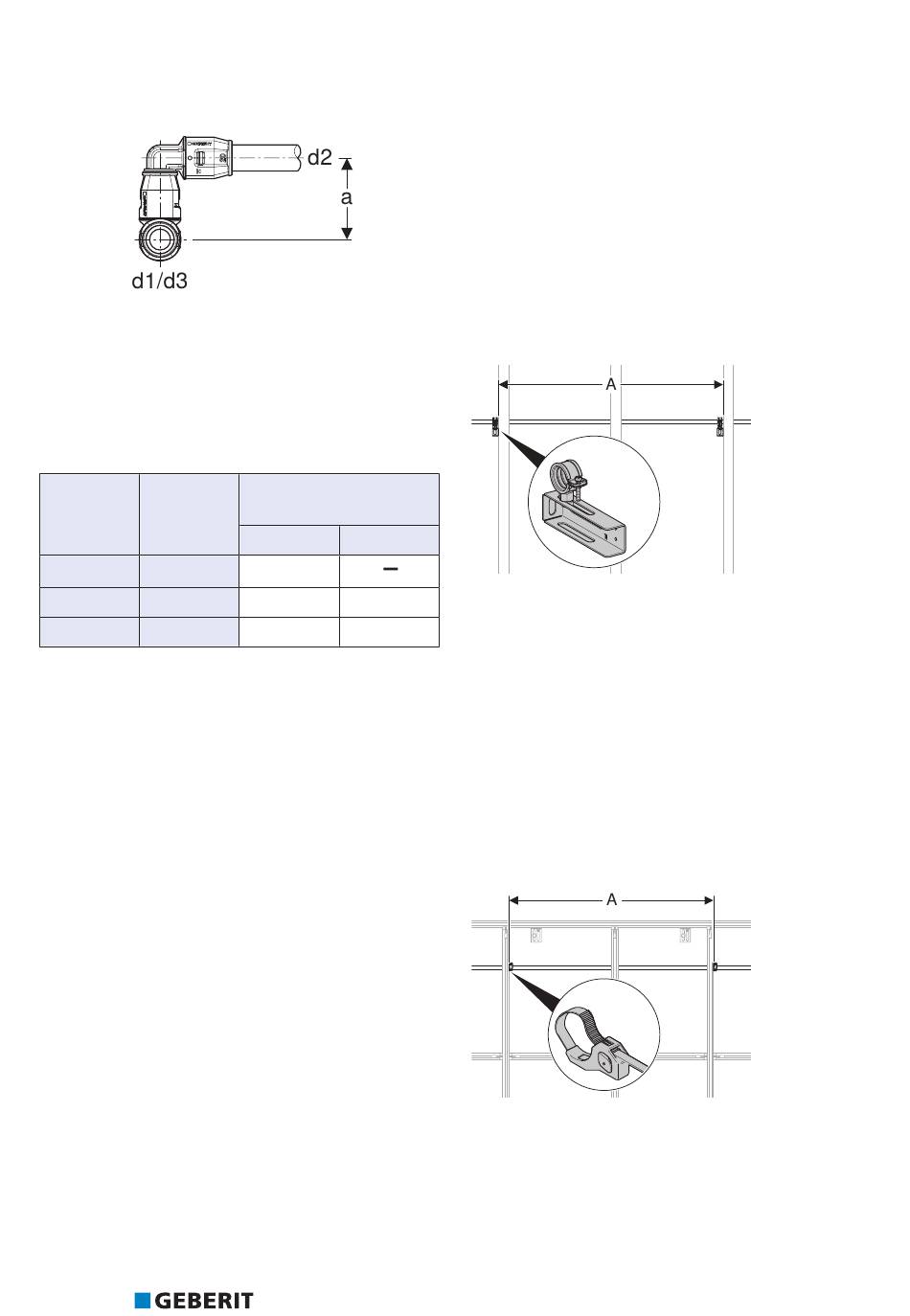

Tabelle 9: Abstand zwischen Winkel 90° mit Ste-
ckende und T-Stück (egal und redu-
ziert)
d1/d3
[mm]
16
a [cm]
20 a [cm]
25 a [cm]
12
d2
[mm]
16 20
6,3
6,3 6,5
6,6 6,8
1.2.5 Befestigungsabstände in
Geberit Duofix
Installationswand
In der Geberit Duofix Installationswand werden
Geberit Systemrohre ML mit dem Geberit Duofix
Halter für Leitungsbefestigung, Art.-Nr.
111.891.00.1, und der entsprechenden Geberit
Rohrschelle in folgenden Abständen befestigt:
A ≤ 120 cm
1.2.6 Befestigungsabstände in
Geberit GIS
Installationswand
In der Geberit GIS Installationswand werden
Geberit Systemrohre ML mit dem Geberit GIS
Rohrclip für Versorgungsleitungen, Art.-Nr.
461.070.00.1, in folgenden Abständen befestigt:
A ≤ 150 cm
