GEBERIT WASCHTISCHARMATUREN

PIAVE UND BRENTA

INSTANDHALTUNGS-

ANLEITUNG

Inhaltsverzeichnis

Inhaltszusammenfassung für Geberit PIAVE

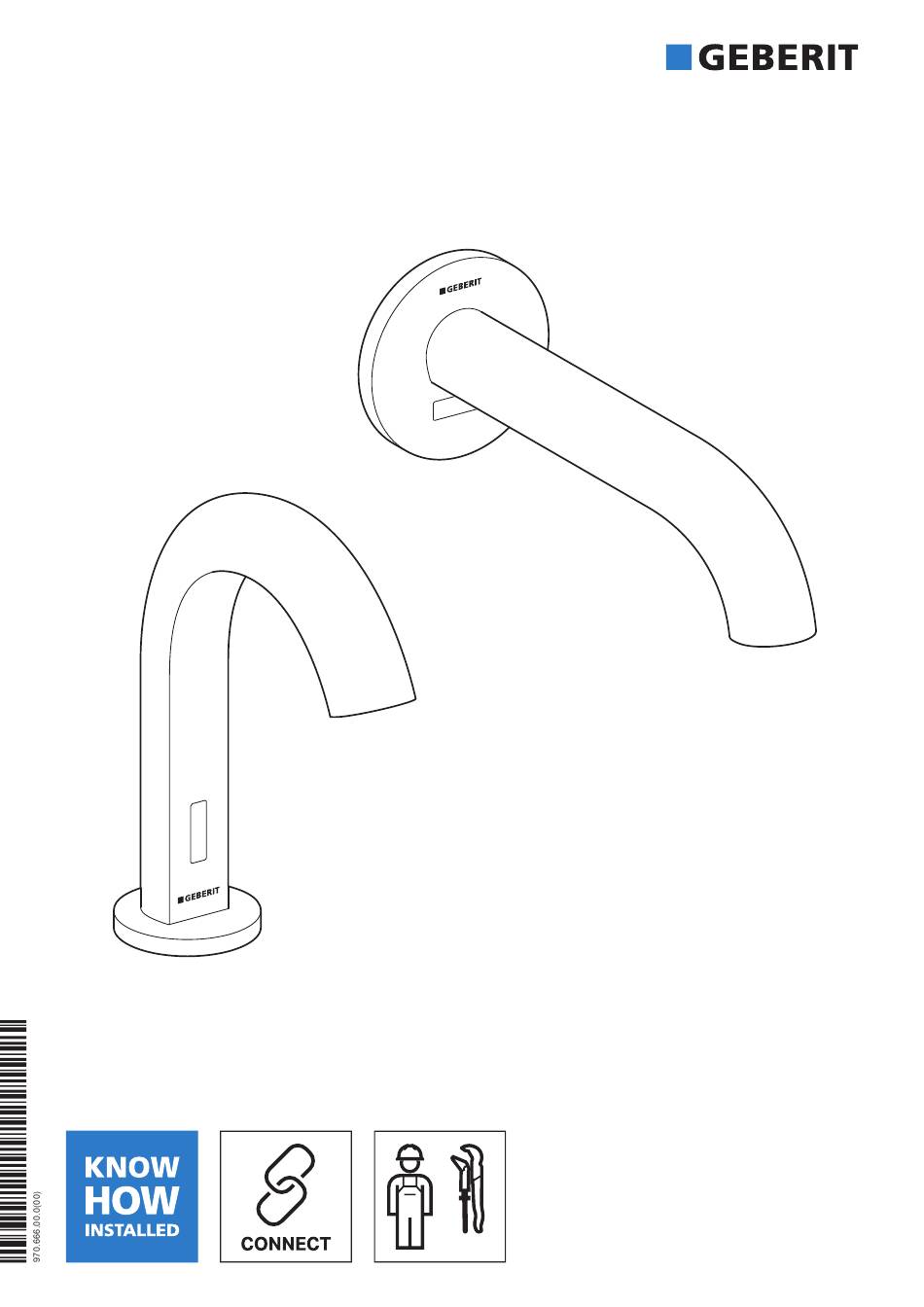

Seite 1 GEBERIT WASCHTISCHARMATUREN PIAVE UND BRENTA INSTANDHALTUNGS- ANLEITUNG...
Seite 2: Sicherheit
• Geberit Waschtischarmatur Piave, Stand- und Wandmontage • Geberit Waschtischarmatur Brenta, Stand- und Wandmontage Dieses Dokument gilt für die Ausführung dieser Waschtischarmaturen mit Bluetooth®-Schnittstelle. Diese Waschtischarmaturen sind auf dem Typenschild mit „IWT-17-A“ und dem Geberit Connect- Logo gekennzeichnet. Zielgruppe Dieses Produkt darf nur von Fachkräften gewartet und repariert werden. Eine Fachkraft ist eine Per- son, die aufgrund ihrer fachlichen Ausbildung, Schulung und/oder Erfahrung befähigt ist, Risiken zu...
Seite 3: Sicherheitshinweise
Sicherheitshinweise Unsachgemässe Wartungsarbeiten oder Reparaturen können zu Beschädigungen oder Funktions- störungen führen. • Zur Reparatur nur Originalersatzteile verwenden. • Keine Veränderungen oder Zusatzinstallationen am Produkt vornehmen. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 4: Produktbeschreibung
Produktbeschreibung Aufbau Standarmatur Abbildung 1: Geberit Waschtischarmaturen Piave und Brenta, Standmontage Armaturenkörper mit Schutzschlauch Strahlregler Infrarotsensor Abdeckplatte oder Haube Stromversorgung (Netzteil, Batteriefach oder Akku für Generatorbetrieb) Steuerelektronik Korbfilter Mischer Thermostatmischer Funktionseinheit Magnetventil Absperreinheiten 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 5 Aufbau Wandarmatur Abbildung 2: Geberit Waschtischarmaturen Piave und Brenta, Wandmontage Armaturenkörper Strahlregler Infrarotsensor Abdeckplatte Stromversorgung (Netzteil, Batteriefach oder Akku für Generatorbetrieb) Steuerelektronik Korbfilter Mischer Thermostatmischer Funktionseinheit Magnetventil Absperreinheiten 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 6: Technische Daten
Ab durchschnittlich 50 Benutzungen pro Tag mit einer Dauer von jeweils 4 s funktioniert die Waschtischarmatur aut- ark. Strahlregler mit einer Durchflussbegrenzung von 1,3 l/min, 1,9 l/min oder 3,8 l/min sind als Zubehör verfügbar. Die Marke Bluetooth® und ihre Logos sind Eigentum von Bluetooth SIG, Inc. und werden durch Geberit unter Lizenz verwendet. Vereinfachte EU-Konformitätserklärung Hiermit erklärt Geberit International AG, dass der Funkanlagentyp Geberit Waschtischarmatur Piave und...
Seite 7: Bedienung
Geberit Apps Für Bedienung, Einstellungen und Wartung stehen verschiedene Geberit Apps zur Verfügung. Die Apps kommunizieren über eine Bluetooth®-Schnittstelle mit dem Gerät. Die Geberit Apps sind für Android- und iOS-Smartphones im jeweiligen App Store kostenfrei erhältlich. Verbindung mit Gerät herstellen ▶...
Seite 8: Störungen Beheben
Störungen beheben Die folgenden Massnahmen zur Behebung von Störungen können durch den Betreiber durchgeführt werden: • Strahlregler reinigen • Korbfilter reinigen • Batterien ersetzen • Akku für Generatorbetrieb aufladen Diese Massnahmen sind in der Betriebsanleitung 970.664.00.0 beschrieben. Störung Ursache Behebung ▶...
Seite 9 Störung Ursache Behebung ▶ Wasserweg prüfen. Undichter Wasserweg ▶ Anschlussschlauch und Dichtungen ersetzen. Wasser rinnt aus Armaturenkörper ▶ Magnetventil reinigen oder ersetzen. → Magnetventil schliesst nicht richtig Siehe „Magnetventil ersetzen“, Seite 15. ▶ Korbfilter reinigen. → Siehe Betriebsan- Korbfilter verschmutzt Wassertemperatur leitung 970.664.00.0.
Seite 10: Instandhaltung
• Dauerspülung mit Geberit App aktivieren Mikroorganismen, die sich im Wasser befinden, • Armaturenkörper reinigen abgetötet. • Strahlregler reinigen Die Geberit Waschtischarmaturen Piave und Brenta • Wassertemperatur einstellen mit Thermostatmischer verfügen über einen Ver- • Korbfilter reinigen brühschutz. Dazu wird die Wassertemperatur auf •...
Seite 11 VORSICHT Wassertemperatur prüfen. Verbrühungsgefahr Verbrühungen durch Heisswasser ▶ Hände nicht unter Waschtischarmatur halten. Mithilfe des Geberit Service-Handys das Magnetventil öffnen. → Siehe „Einstellungen mit Geberit Service-Handy“, Seite 34, Menüpunkt 20. Sicherstellen, dass während mindestens 3 Minuten 70 °C heisses Wasser geflossen ist. Mit Thermometer prüfen.
Seite 12: Funktionseinheit Ersetzen
Funktionseinheit ersetzen Funktionseinheit demontieren und entsor- gen. Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 46. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 48. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Kabel der Stromversorgung aus Halterung lösen und Netzteil, Batteriefach oder Akku demontieren.
Seite 13 Schlauchübergang prüfen. Schutzkappen entfernen und O-Ringe fet- ten. Falls eine Funktionseinheit ohne Thermo- statmischer eingesetzt wird, kann der eintei- lige oder der zweiteilige Schlauchübergang verwendet werden. Falls eine Funktionseinheit mit Thermostat- mischer eingesetzt wird, muss der zweitei- lige Schlauchübergang verwendet werden (Art.-Nr.
Seite 14 Neue Funktionseinheit montieren. Netzteil, Batteriefach oder Akku montieren und Kabel der Stromversorgung in Halte- rung einrasten. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 49. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. Wassertemperatur einstellen. → Siehe Betriebsanleitung 967.455.00.0.
Seite 15: Magnetventil Ersetzen
Magnetventil ersetzen Funktionseinheit demontieren. Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 46. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 48. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Kabel der Stromversorgung aus Halterung lösen und Netzteil, Batteriefach oder Akku demontieren.
Seite 16 Magnetventil demontieren und entsorgen. Neues Magnetventil montieren. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 17 Funktionseinheit montieren. Netzteil, Batteriefach oder Akku montieren und Kabel der Stromversorgung in Halte- rung einrasten. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 49. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. Abdeckplatte montieren. → Siehe Abbil- dungssequenz , Seite 50.
Seite 18: Infrarotsensor Der Standarmatur Ersetzen
Infrarotsensor der Standarmatur Schutzschlauch demontieren. ersetzen Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 46. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 48. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Schrauben der Schlauchhalterung lösen und Schlauchhalterung demontieren. Langmutter abschrauben.
Seite 19 Armaturhalterung demontieren. Untere Kappe abschrauben. Armatur mit Schutzschlauch von Waschtisch Obere Kappe abnehmen. abnehmen. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 20 Sensorkabel aus Schutzschlauch herauszie- Unteren Teil der Sensorhalterung herauszie- hen. hen und Infrarotsensor nach hinten drücken. Sensorhalterung nach unten herausziehen und Sensor entsorgen. Sensorhalterung lösen. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 21 Neuen Sensor auf Sensorhalterung aufste- Sensorhalterung anschrauben. cken und in Armatur einsetzen. Platzierung des Infrarotsensors in Sensor- fenster prüfen. Infrarotsensor im Fenster platzieren und Sensorhalterung zusammenschieben. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 22 Schutzfolie entfernen. Obere Kappe aufstecken. Untere Kappe anschrauben. Sensorkabel in Schutzschlauch einführen. Durchführung durch untere Kappe beachten. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 23 Armatur auf Waschtisch aufstecken. Armaturhalterung mit Langmutter anschrau- ben. Schlauchnippel einstecken. Armaturhalterung von unten aufstecken. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 24: Infrarotsensor Der Wandarmatur Ersetzen
Infrarotsensor der Wandarmatur Anschlussschlauch anschliessen. ersetzen Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 46. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 48. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Befestigungsschraube der Armatur lösen. Schutzschlauch mit Halterung fixieren. Armatur abnehmen.
Seite 25 Sensorkabel herausziehen und Sensor ent- Sensorkabel des neuen Sensors einziehen. sorgen. Sensor in der Armaturenhalterung einrasten. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 26: Anschlussschlauch Der Standarmatur Ersetzen
Beispiel eine Kontamination der Versorgungs- leitungen. Das Ersetzen des Anschlussschlauchs ist in der Montageanleitung 967.768.00.0 beschrie- ben. Zum Ersetzen des Anschlussschlauchs ist eine Fachkraft der zuständigen Geberit Ver- triebsgesellschaft beizuziehen. Armatur anschrauben. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 49.
Seite 27: Anschlussschlauch Der Wandarmatur Ersetzen
Der Anschlussschlauch der Wandarmatur muss nur ersetzt werden, wenn zwingende Gründe vorliegen, zum Beispiel eine Kontamination der Versorgungs- leitungen. Zum Ersetzen des Anschlussschlauchs ist eine Fachkraft der zuständigen Geberit Ver- triebsgesellschaft beizuziehen. Anschlussschlauch der Wandarmatur demontieren Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 46.
Seite 28 Anschlusswinkel aus Schlauchhalter lösen. Armatur abnehmen. Sicherungsstift demontieren und Anschluss- Sensorkabel herausziehen und Sensor ent- winkel vom Anschlussschlauch trennen. sorgen. Befestigungsschrauben lösen. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 29 Schrauben der Armaturhalterung heraus- Anschlussschlauch nach oben herauszie- schrauben. hen. Armaturhalterung demontieren. Schlauchhalter abschrauben. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 30 Anschlussschlauch der Wandarmatur Anschlusswinkel mit Anschlussschlauch ver- montieren binden und Sicherungsstift einsetzen. Neuen Anschlussschlauch von oben ein- führen. Anschlusswinkel in Schlauchhalter einrasten und Anschlussschlauch in Schlauchführung einlegen. Anschlussschlauch unten herausziehen. Schlauchhalter mit Anschlussschlauch ein- Schutzkappe abnehmen. setzen. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 31 Schlauchhalter anschrauben. Sensorkabel des neuen Sensors einziehen. Armaturhalterung montieren. Armaturhalterung anschrauben. Armatur montieren. 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 33 Netzteil, Batteriefach oder Akku montieren und Kabel der Stromversorgung in Halte- rung einrasten. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 49. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. Abdeckplatte montieren. → Siehe Abbil- dungssequenz , Seite 50.
Seite 34: Einstellungen Vornehmen
Einstellungen vornehmen Diese Einstellungen sind bei der Inbetriebnahme durch eine Fachkraft vorzunehmen. Alle Funktionen oder Einstellungen können entweder mit einer Geberit App oder dem Geberit Service-Handy ausgeführt werden. Manuelle Einstellungen über den IR-Sensor sind nicht möglich. Einstellungen mit Geberit Service-Handy Mit dem Geberit Service-Handy stehen die folgenden Funktionen und Einstellungen zur Verfügung:...
Seite 35 Start = <OK> Armatur und des [CleanMode] – tion kann durch erneutes Ver- Waschtisches, ohne Stopp = <OK> [Reinigung] binden mit dem Geberit Ser- dass Wasser fliesst vice-Handy vorzeitig gestoppt werden. Programme Betriebsmodus • Normalbetrieb: Die Armatur spült, solange sich ein Objekt...
Seite 36 Menüpunkt Beschreibung Anwendung Bereich Werkseinstel- [EN] lung [DE] Parameter Einsetzzeit Energiesparen Falls der Energiesparmodus (Menüpunkt 31) aktiviert ist, • Zum Verlängern der [ESaverT] 6–48 h 6 h verlangsamt sich nach Ablauf Batterielebensdauer [EnerSparZ] der Einsetzzeit die Reaktions- geschwindigkeit des IR-Sen- sors. Spülzeit Intervallspülung Ist aktiv, wenn Menüpunkt 34 [IntFlushT] –...
Seite 37 Menüpunkt Beschreibung Anwendung Bereich Werkseinstel- [EN] lung [DE] Sensorbetrieb oben • [Aus]: Oberer IR-Sensor ist ausgeschaltet. (Beide IR- Sensoren können nicht gleichzeitig ausgeschaltet • Zum Verbessern der [0] = Aus sein.) Erfassung bei stören- [1] = Statisch • [Statisch]: IR-Sensor reagiert den äusseren Einflüs- [SensorUp] [2] = Dyna-...
Seite 38 Tabelle 2: Informationen Menüpunkt Beschreibung [EN] [DE] Zähler Anzahl Betriebstage total [Days?] Zeigt die Anzahl Betriebstage seit Inbetriebnahme an. [SumBetrT?] Anzahl Benutzungen total [Uses?] Zeigt die Anzahl Benutzungen seit Inbetriebnahme an. [SumBenut?] Anzahl Intervallspülungen total [IntFlush?] Zeigt die Anzahl Intervallspülungen seit Inbetriebnahme an. [SumIntSp?] Anzahl Betriebstage Power-On Days]...
Seite 39 Menüpunkt Beschreibung [EN] [DE] Batterie Zeigt die Batteriekapazität an. Bei 10 % Batterien ersetzen oder Akku [Battery%] laden. [Batterie%] Beispiel: [73] % 2 / 2 99079193583897099 © 02-2022 970.666.00.0(00)
Seite 40 Einstellungen mit Geberit App Nach dem Verbinden einer Geberit App mit dem Gerät stehen die folgenden Funktionen und Einstellungen zur Verfügung: • Bedienung: – Spülung: Auslösen einer Spülung – Reinigung: Unterdrücken der Spülauslösung für einige Minuten • Einstellen von Parametern und Funktionen → siehe Tabelle „Einstellungen“...
Seite 41 Menüpunkt Beschreibung Anwendung Bereich Werksein- stellung Geräteeinstellungen Intervallspülung • Benutzergesteuert: Eine Spü- lung wird nach Ablauf des [Spülintervalls] ausgelöst, wobei das Spülintervall bei jeder Benutzung neu gestartet wird. Die Spülzeit wird durch den Wert [Spülzeit] bestimmt. • Zum Nachfüllen des [Aus], •...
Seite 42 Menüpunkt Beschreibung Anwendung Bereich Werksein- stellung Erfassungsbereich prüfen Zeigt an, wenn der Sensor eine Benutzung erkennt. Bei Erfas- • Bei Problemen mit der Automatisch – sungsstörungen oder veränderter Benutzererkennung Umgebung kann der Sensor neu kalibriert werden. Dabei wird die Umgebung neu ausgemessen. [Erfassungs- Wandar- Kurze bis...
Seite 43 Menüpunkt Beschreibung Anwendung Bereich Werksein- stellung Modus für reflektierende Waschtische einstellen • [Standard]: Die IR-Sensoren erkennen Objekte beim Einsatz • Zum Verbessern der [Standard], von Standardwaschtischen aus Erfassung bei hochre- [Automatisch Keramik. Auto- flektierenden Waschti- [Reflektion] • [Automatisch]: Die IR-Sensoren schen (z. B.
Seite 44 Tabelle 4: Information Menüpunkt Geberit App Beschreibung [Name] und [Passwort] Für jedes Gerät können ein Name und ein Passwort vergeben werden. Informationen [Artikelnummer IR-Sensor] Zeigt die Artikelnummer des IR-Sensors an. [Artikelnummer Zeigt die Artikelnummer der Steuerelektronik an. Steuerelektronik] [Firmware-Version] Zeigt die Firmware-Version der Steuerelektronik an.
Seite 45: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Restmüll entsorgt werden dürfen, sondern einer getrennten Entsorgung zuzuführen sind. Endnutzer sind gesetzlich verpflichtet, Altgeräte zur fachgerechten Entsorgung an öffentliche Entsorgungsträger, an Vertreiber oder an Geberit zurückzugeben. Zahlreiche Vertreiber von Elektro- und Elektronikgeräten sind zur unentgeltlichen Rücknahme von Elektro- und Elektronik-Altgeräten verpflichtet. Für eine Rückgabe an Geberit ist mit der zuständigen Vertriebs- oder Servicegesellschaft Kontakt aufzunehmen.
Seite 52 ▶ Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 99079193583897099 © 02-2022 970.666.00.0(00)
