MONTAGE BRANDSCHUTZ
1.4 BRANDSCHUTZ
1.4.1 Brandschutzlösung für die Geberit Versorgungssysteme Geberit
FlowFit, Geberit PushFit und Geberit Mepla R 30 bis R 90 bzw. R 120
Rohrdurchführungen R 30 bis R 90 bzw. R 120
durch Massivwände und -decken und
Trockenbauwände F 30 bis F 90 bzw. F 120
nicht brennbare Medien (z. B. Trinkwasser und
Heizung sowie Kühlung und Druckluftleitungen) mit
Rockwool 800.
Decke
F 30 / F 90 /
F 120
≥ 150 mm

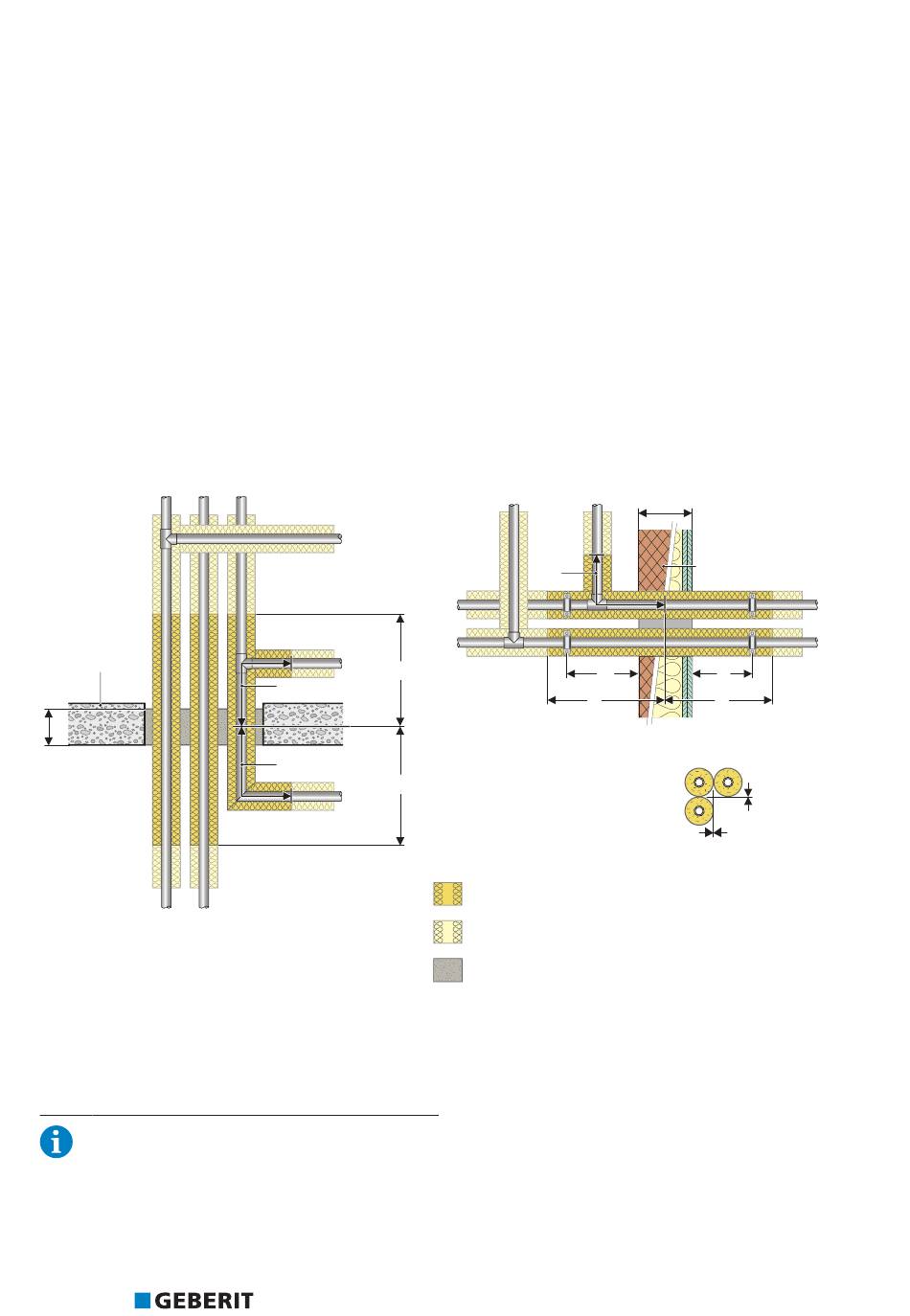

Abbildung 8: Brandschutzlösung für Versorgungssysteme Geberit FlowFit, Geberit PushFit und Geberit Mepla R
30 bis R 90 bzw. R 120
1) Geberit Mepla Feuerwiderstandsdauer gemäß AbP P-MPA-E-00-063 R 30 bis R 120.
Hinweis für die Rohrdurchführungen: Für
Geberit FlowFit, Geberit PushFit und Geberit
Mepla sind die Vorgaben der Geberit
Vertriebs AG und des AbP Nr. P-3725/4130
- MPA-E-00-063 zu beachten.
16
1)
1)
für
L
L
L
L
Legende:
1)
Wand
≥ 100 mm
L
B
L
Abstandsregelung:
Durchführungsdämmung aus Steinwolle
Schmelzpunkt > 1000°C, Rockwool 800
weiterführende Dämmung wahlweise A1/A2/B1/B2
Vermörtelung gemäß AbP oder
Geberit Deckenverschlusssystem FSH90
F 30 / F 90 /
F 120
B
L
≥ 0 mm
≥ 0 mm
