GEBERIT WASCHTISCHARMATUREN

PIAVE UND BRENTA

INSTANDHALTUNGS-

ANLEITUNG

Inhaltsverzeichnis

Inhaltszusammenfassung für Geberit PIAVE

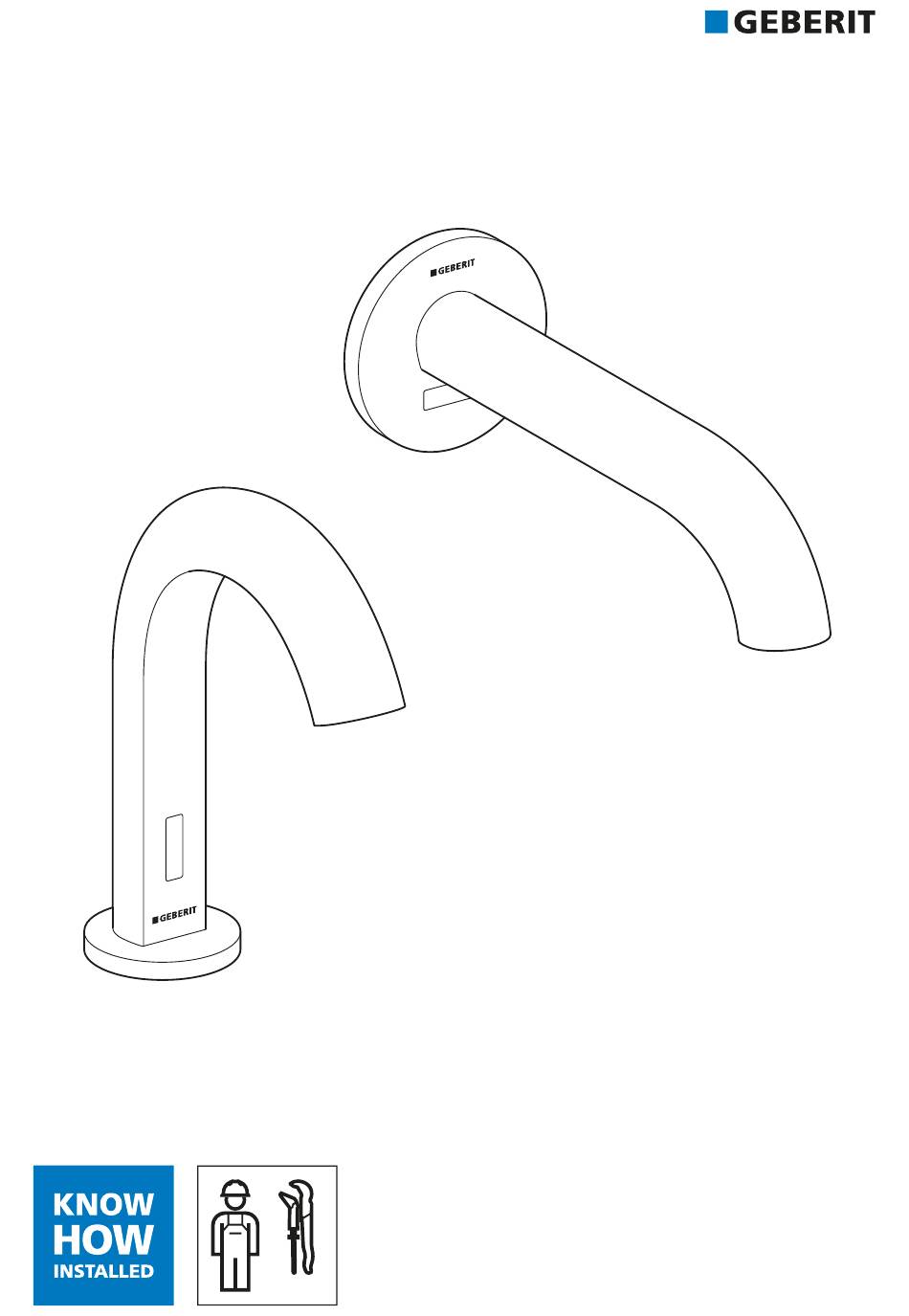

Seite 1 GEBERIT WASCHTISCHARMATUREN PIAVE UND BRENTA INSTANDHALTUNGS- ANLEITUNG...
Seite 2 Risiken zu erkennen und Gefährdungen zu vermeiden, die bei der Benutzung des Produkts auftreten. Bestimmungsgemässe Verwendung Die Geberit Waschtischarmaturen Piave und Brenta sind zur Entnahme von Leitungswas- ser bestimmt. Jede andere Verwendung gilt als nicht bestimmungsgemäss. Geberit über- nimmt keine Haftung für die Folgen aus nicht bestimmungsgemässer Verwendung.
Seite 3: Produktbeschreibung
Produktbeschreibung Aufbau Standarmatur Abbildung 1: Geberit Waschtischarmaturen Piave und Brenta, Standmontage Armaturenkörper mit Schutzschlauch Strahlregler Infrarotsensor Abdeckplatte oder Haube Stromversorgung (Netzteil, Batteriebox oder Akku für Generatorbetrieb) Funktionseinheit Steuerelektronik Mischer Korbfilter Magnetventil Absperreinheiten 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 4: Aufbau Wandarmatur

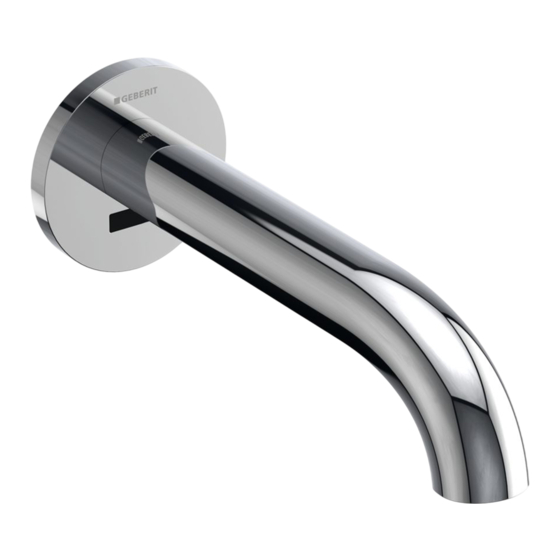

Aufbau Wandarmatur Abbildung 2: Geberit Waschtischarmaturen Piave und Brenta, Wandmontage Armaturenkörper Strahlregler Infrarotsensor Abdeckplatte Stromversorgung (Netzteil, Batteriebox oder Akku für Generatorbetrieb) Funktionseinheit Steuerelektronik Mischer Korbfilter Magnetventil Absperreinheiten 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 5: Technische Daten
Technische Daten Die folgenden technischen Daten gelten für die Geberit Waschtischarmaturen Piave und Brenta, Stand- und Wandmontage. Netzbetrieb Batteriebetrieb Generatorbetrieb Nennspannung 110–240 V AC Netzfrequenz 50–60 Hz Betriebsspannung 4,5 V DC 3 V DC 3,2 V DC Batterietyp Alkali (1,5 V AA)
Seite 6: Störungen Beheben
Störungen beheben Die folgenden Massnahmen zur Behebung von Störungen können durch den Betreiber durchgeführt werden: • Strahlregler reinigen • Korbfilter reinigen • Batterien ersetzen • Akku für Generatorbetrieb aufladen Diese Massnahmen sind in der Betriebsanleitung 967.455.00.0 beschrieben. Störung Ursache Behebung ▶...
Seite 7 Störung Ursache Behebung Infrarotfenster verschmutzt oder nass ▶ Infrarotfenster reinigen oder trocknen. Infrarotfenster zerkratzt ▶ Infrarotsensor ersetzen. Erfassungsdistanz des Infrarotsensors ▶ Erfassungsdistanz optimieren. falsch eingestellt Wasser fliesst unge- ▶ Steuerelektronik neu starten. → Siehe wollt, zu früh oder „Steuerelektronik neu starten“, Infrarotsensor wird durch Raumeinflüsse zu spät Seite 10.
Seite 8: Instandhaltung Durch Betreiber
Voraussetzungen: • Das Ändern der manuellen Einstellungen muss freigeschaltet sein (Menüpunkt 33 [SetEn] = [ON]). → Siehe „Einstellungen mit Geberit Service-Handy vornehmen“, Seite 11. • Das Ändern der manuellen Einstellungen kann nur innerhalb der ersten 30 Minuten nach dem Aktivieren der Stromversorgung durchgeführt werden.
Seite 9 Nachlaufzeit einstellen Intervallspülung aktivieren und Zeitin- tervall einstellen Nach dem Wegziehen der Hand fliesst das Wasser für die eingestellte Zeit nach. Im eingestellten Zeitintervall wird eine Spülung aus- gelöst (siehe Spülzeit der Intervallspülung einstel- Einstellungen: len). • Werkseinstellung: 2 s Einstellungen: •...
Seite 10 Spülzeit der Intervallspülung einstellen Erfassungsdistanz des Infrarotsensors einstellen Bei aktivierter Intervallspülung fliesst das Wasser für die eingestellte Spülzeit. Die Erfassungsdistanz kann in 5 Stufen eingestellt werden. Einstellungen: Einstellungen: • Werkseinstellung: 5 Sekunden • Werkseinstellung: Wandarmatur Stufe 5, Standar- • Einstellbereich: 5–200 Sekunden (= 1–40 Blin- matur Stufe 4 kimpulse) •...
Seite 11: Einstellungen Mit Geberit Service-Handy Vornehmen
Mit dem Geberit Service-Handy können zusätzliche Wartungsfunktionen ausgeführt und individuelle Einstel- lungen vorgenommen werden. Die Nummern und Begriffe in der Spalte „Menüpunkt“ entsprechen der Anzeige auf dem Geberit Service-Handy. Weitere Informationen dazu stehen in der Bedienungsanleitung des Geberit Service-Handys. Befehle Menüpunkt...
Seite 12 Programme Menüpunkt Beschreibung Anwendung Wert Werkseinstel- [EN] lung [DE] Betriebsart wählen. • Präsenz: Die Armatur spült, solange sich ein Objekt im Erfassungsbereich befindet, Präsenz = [A] • Zum Auswählen der mit Nachlaufzeit aus Menü- [MainProgr] Trinkwasser- Betriebsart punkt 43. [Hauptmenü] sparen = [B] •...
Seite 13 Parameter Menüpunkt Beschreibung Anwendung Einstellbereich Werkseinstel- [EN] lung [DE] Einsetzzeit des Energiespar- modus einstellen. Nach Ablauf der Einsetzzeit verlangsamt sich die Reakti- • Zum Verlängern der [ESaverT] 6–48 h [...] 24 h [24] Batterielebensdauer onsgeschwindigkeit des Infra- [EnerSparZ] rotsensors. Funktion ist aktiv, wenn Menüpunkt 31 [Esaver] auf [ON] ist.
Seite 14 Parameter Menüpunkt Beschreibung Anwendung Einstellbereich Werkseinstel- [EN] lung [DE] Modus für oberen IR-Sensor einstellen. • Aus: Oberer IR-Sensor ist ausgeschaltet. (Beide IR-Sensoren können Aus = [0] nicht gleichzeitig ausgeschal- Auto = [1] • Zum Verbessern der tet sein.) Dynamisch = [2] Erfassung bei Auto [1] •...
Seite 15 Zähler Menüpunkt Beschreibung Ausgabe [EN] [DE] Anzahl Betriebstage total. [Days?] [... ] Tage Zeigt die Anzahl Betriebstage seit Inbetriebnahme an. [SumBetrT?] Anzahl Benutzungen total. [... ] Benutzun- [Uses?] Zeigt die Anzahl Benutzungen seit Inbetriebnahme an. [SumBenut?] Anzahl Intervallspülungen total. [IntFlush?] [...
Seite 16 Geräte-Info Menüpunkt Beschreibung Ausgabe [EN] [DE] Artikelnummer Infrarotsensor. [TypeNoS] [...] Zeigt die Artikelnummer des Infrarotsensors an. [TypeNoS] Artikelnummer Steuerelektronik. [TypeNoC] [...] Zeigt die Artikelnummer der Steuerelektronik an. [TypeNoC] Softwareversion. [SWVersion] Zeigt die Softwareversion der Steuerelektronik an (z. B. [0312] = Version [...] XXZZ [SWVersion] 3.12).
Seite 17: Funktionseinheit Ersetzen
Funktionseinheit ersetzen Funktionseinheit demontieren und entsor- gen. Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 37. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 38. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Kabel der Stromversorgung aus Halterung lösen und Netzteil, Batteriefach oder Akku demontieren.
Seite 18 Neue Funktionseinheit montieren. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. Abdeckplatte montieren. → Siehe Abbil- dungssequenz , Seite 40. Netzteil, Batteriefach oder Akku montieren und Kabel der Stromversorgung in Halte- rung einrasten. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 39.
Seite 19: Magnetventil Ersetzen
Magnetventil ersetzen Funktionseinheit demontieren. Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 37. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 38. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Kabel der Stromversorgung aus Halterung lösen und Netzteil, Batteriefach oder Akku demontieren.
Seite 20 Neues Magnetventil montieren. Netzteil, Batteriefach oder Akku montieren und Kabel der Stromversorgung in Halte- rung einrasten. Funktionseinheit montieren. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 39. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. Abdeckplatte montieren. → Siehe Abbil- dungssequenz , Seite 40.
Seite 21 Infrarotsensor der Standarmatur Schutzschlauch demontieren. ersetzen Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 37. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 38. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Schrauben der Schlauchhalterung lösen und Langmutter abschrauben. Schlauchhalterung demontieren.
Seite 22 Armaturhalterung demontieren. Untere Kappe abschrauben. Armatur mit Schutzschlauch von Waschtisch Obere Kappe abnehmen. abnehmen. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 23 Sensorkabel aus Schutzschlauch herauszie- Unteren Teil der Sensorhalterung herauszie- hen. hen und Infrarotsensor nach hinten drücken. Sensorhalterung nach unten herausziehen und Sensor entsorgen. Sensorhalterung lösen. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 24 Neuen Sensor auf Sensorhalterung aufste- Sensorhalterung anschrauben. cken und in Armatur einsetzen. Platzierung des Infrarotsensors in Sensor- fenster prüfen. Infrarotsensor im Fenster platzieren und Sensorhalterung zusammenschieben. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 25 Schutzfolie entfernen. Obere Kappe aufstecken. Untere Kappe anschrauben. Sensorkabel in Schutzschlauch einführen. Durchführung durch untere Kappe beachten. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 26 Armatur auf Waschtisch aufstecken. Armaturhalterung mit Langmutter anschrau- ben. Schlauchnippel einstecken. Armaturhalterung von unten aufstecken. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 27 Anschlussschlauch anschliessen. Abdeckplatte montieren. → Siehe Abbil- dungssequenz , Seite 40. Schutzschlauch mit Halterung fixieren. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 39. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 28 Infrarotsensor der Wandarmatur Sensorkabel herausziehen und Sensor ent- ersetzen sorgen. Abdeckplatte abnehmen. → Siehe Abbil- dungssequenz , Seite 37. Beide Absperreinheiten oder Eckventile schliessen. → Siehe Abbildungssequenz Seite 38. Zur Druckentlastung eine Spülung auslösen. Steuerelektronik demontieren. Alle Kabel ausstecken. Befestigungsschraube der Armatur lösen. Armatur abnehmen.
Seite 29 Sensorkabel des neuen Sensors einziehen. Armatur montieren. Armatur anschrauben. Sensor in der Armaturenhalterung einrasten. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 39. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. Abdeckplatte montieren. → Siehe Abbil- dungssequenz , Seite 40.
Seite 30: Anschlussschlauch Der Standarmatur Ersetzen
Der Anschlussschlauch der Standarmatur muss nur ersetzt werden, wenn zwingende Gründe vorliegen, zum Beispiel eine Kontamination der Versorgungsleitungen. Das Ersetzen des Anschlussschlauchs ist in der Montageanleitung 967.768.00.0 beschrieben. Zum Ersetzen des Anschlussschlauchs ist eine Fachkraft der zuständigen Geberit Vertriebsgesell- schaft beizuziehen. Anschlussschlauch der Wandarmatur ersetzen Der Anschlussschlauch der Wandarmatur muss nur ersetzt werden, wenn zwingende Gründe vorliegen, zum...
Seite 31 Funktionseinheit demontieren. Sicherungsstift demontieren und Anschluss- winkel vom Anschlussschlauch trennen. Befestigungsschrauben lösen. Anschlusswinkel aus Schlauchhalter lösen. Armatur abnehmen. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 32 Sensorkabel herausziehen und Sensor ent- Armaturhalterung demontieren. sorgen. Schlauchhalter abschrauben. Anschlussschlauch nach oben herauszie- hen. Schrauben der Armaturhalterung heraus- schrauben. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 33 Anschlussschlauch der Wandarmatur Anschlusswinkel mit Anschlussschlauch ver- montieren binden und Sicherungsstift einsetzen. Neuen Anschlussschlauch von oben ein- führen. Anschlusswinkel in Schlauchhalter einrasten und Anschlussschlauch in Schlauchführung einlegen. Anschlussschlauch unten herausziehen. Schlauchhalter mit Anschlussschlauch ein- Schutzkappe abnehmen. setzen. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 34 Schlauchhalter anschrauben. Sensorkabel des neuen Sensors einziehen. Armaturhalterung montieren. Armaturhalterung anschrauben. Armatur montieren. 54043197310192139 © 06-2019 967.695.00.0(02)
Seite 35 Armatur anschrauben. Netzteil, Batteriefach oder Akku montieren und Kabel der Stromversorgung in Halte- rung einrasten. Funktionseinheit montieren. Kabel an Steuerelektronik anschliessen. → Siehe Abbildungssequenz , Seite 39. Steuerelektronik montieren. Beide Absperreinheiten oder Eckventile öff- nen. Funktion der Armatur prüfen. Abdeckplatte montieren. → Siehe Abbil- dungssequenz , Seite 40.
Seite 36: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Elektrogeräten verpflichtet, Altgeräte zurückzunehmen und fachgerecht zu entsorgen. Das Symbol gibt an, dass das Produkt nicht zusammen mit dem Restmüll entsorgt werden darf. Altgeräte sind zur fachgerechten Entsorgung direkt an Geberit zurückzugeben. Adressen der Annahmestellen können bei der zuständigen Geberit Vertriebsgesellschaft erfragt werden.
Seite 44 Geberit International AG Schachenstrasse 77, CH-8645 Jona documentation@geberit.com www.geberit.com 54043197310192139 © 06-2019 967.695.00.0(02)
