MONTAGE MONTAGEREGELN
1 MONTAGE
1.1 MONTAGEREGELN
1.1.1 Verarbeitungstemperatur
Geberit PushFit Systemkomponenten können bei
einer Umgebungstemperatur von -10 bis +60 °C
verarbeitet werden.
1.1.2 Biegen von Geberit
Systemrohren ML
Beim Biegen der Geberit Systemrohre ML ist
Folgendes zu beachten:
• Grundsätzlich wird empfohlen, die Rohre zu
biegen, bevor sie mit einem Fitting verbunden
oder verpresst sind.
• Falls ein Biegen nach dem Verpressen
unumgänglich ist, muss die Pressverbindung
während des Biegevorgangs spannungsfrei
gehalten werden.
• Die Bogeninnenseite darf weder Eindrücke noch
Stauchungen aufweisen.
• Der Schutzmantel darf nicht beschädigt werden.
4

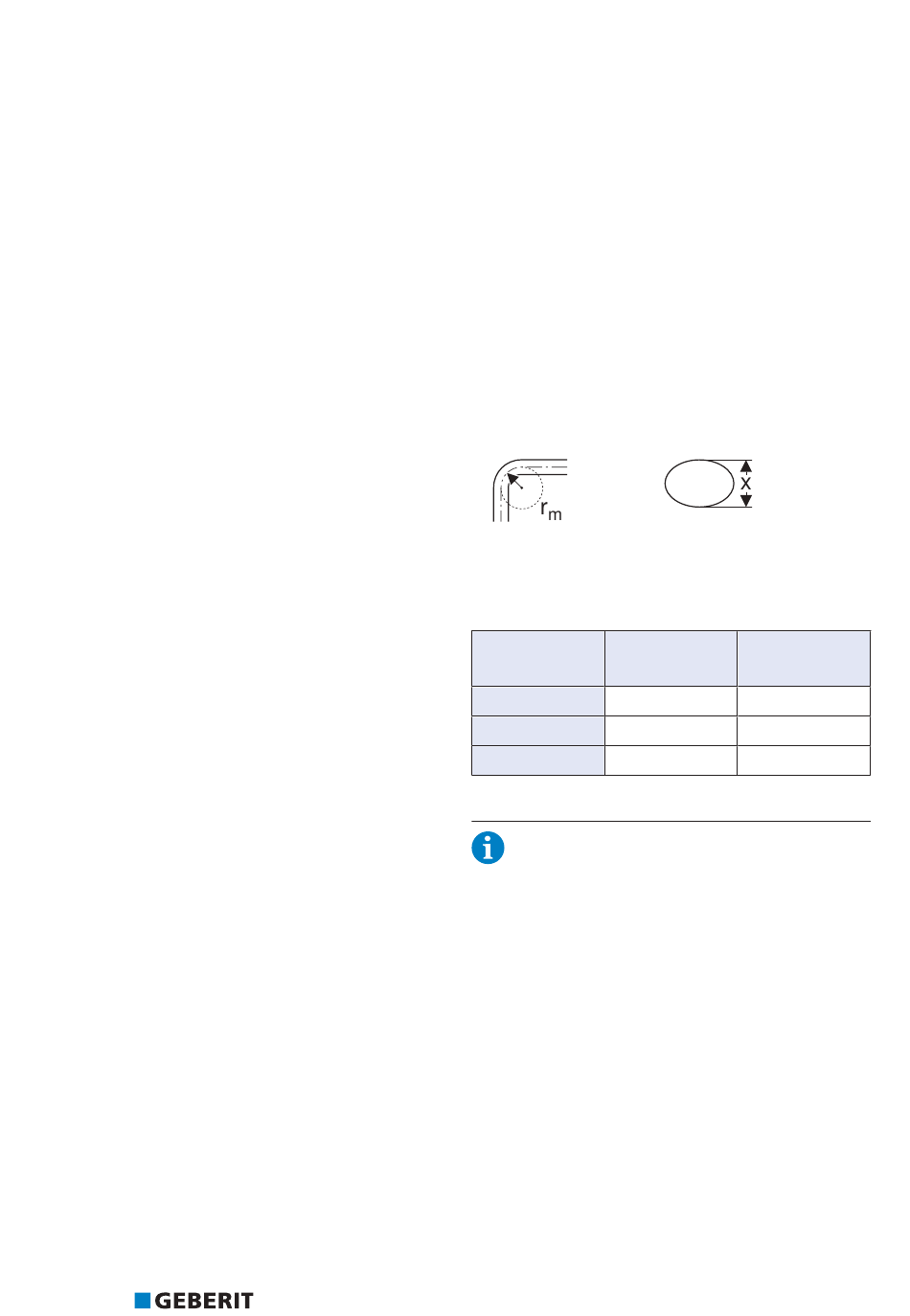

Die folgende Tabelle zeigt den kleinstmöglichen
Biegeradius und den minimalen ovalen
Durchmesser für Rohre.
Kleinstmöglicher Biegeradius
r m
X Minimaler ovaler Rohrdurchmesser
d
[mm]
16
20
25
Soll ein bereits verpresstes Systemrohr
gebogen werden, müssen die
Verbindungsstellen fixiert werden.
Mit Geberit Biegewerkzeug
Geberit Systemrohre ML d16–32 mm können mit
dem Geberit Handbiegewerkzeug hydraulisch
gebogen werden. Die Geberit Biegematrize und das
Geberit Biegejoch müssen dem
Rohraußendurchmesser d entsprechen.
x
r m
[mm]
[cm]
5,8 15
7,0 19
9,0 24
