Vor der Montage
4.2.2 Hydraulische Verbindung
Für hydraulischen Anschluss benötigen Sie einen An-
schlusssatz und einen Verbindungssatz zwischen den
Kollektoren.
7

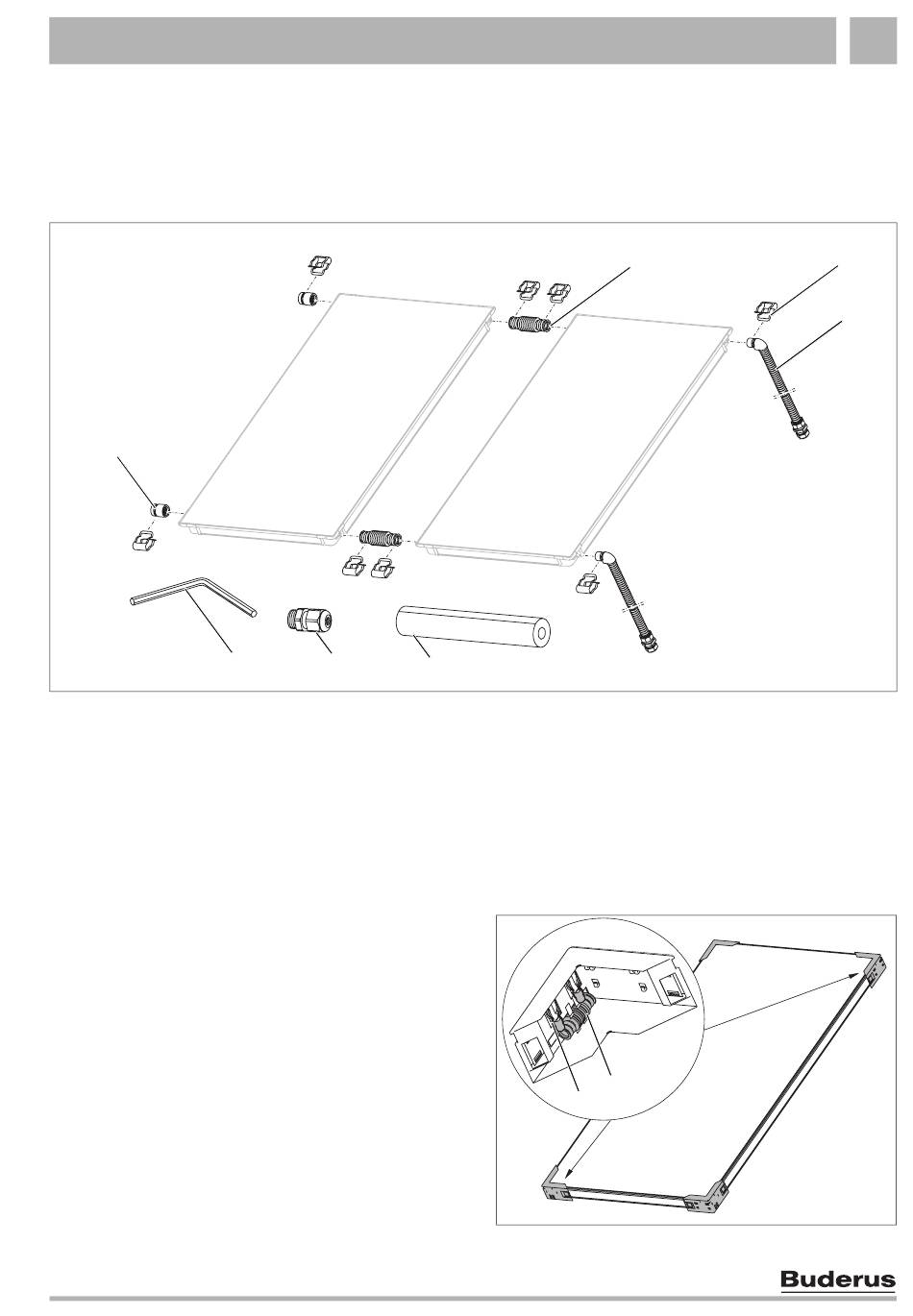

Abb. 3
Anschlusssatz und Verbindungssatz (Darstellung mit 2 senkrechten Kollektoren)
Anschlusssatz, je Kollektorfeld (Abb. 3)
Pos. 2:
Klammer
Pos. 3:
Anschlussrohr (Dämmung nicht abgebildet)
Pos. 4:
Dämmung für Wellrohrverbinder 710 mm
Pos. 5:
Klemmverschraubung für Kollektorfühler
Verbindungssatz zwischen den Kollektoren, je
Kollektor (in zwei Transportecken, Abb. 4)
Pos. 1:
Wellrohrverbinder
Pos. 2:
Klammer
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
6
5
4
×
2
Pos. 6:
Schlüssel SW 5
×
2
Pos. 7:
Verschlusskappe
×
1
Pos. 8:
Stopfen Fühlerdurchführung, nicht abgebildet
×
1
×
2
×
4
2
Abb. 4
Zwei Transportecken mit einem Verbindungssatz
1
1
4
2
3
63043966.03-1.SD
63043966.03-1.SD
×
1
×
2
×
1
63043966.04-1.SD
63043966.04-1.SD
