6
Kollektoren montieren
6.2
Kollektoren befestigen
Beginnen Sie auf der rechten Seite die Kollektoren auf-
zulegen.
6.2.1 Ersten Kollektor auflegen
Ersten Kollektor (Abb. 22, Pos. 1) in die Abrutschsi-
cherung gleiten lassen und 80 mm von der äußeren
(ggf. geschnittenen) Pfanne (Abb. 22, Pos. 2) positi-
onieren.
Kollektor leicht anheben und die rechten Unterleg-
platten (Abb. 23, Pos. 3) auf der 2. und 3. zusätzli-
chen Latte sowie mittig des Kollektors auf einer
vorhandenen Latte soweit unter den Kollektor schie-
ben, dass die Erhebung gegen die Kollektorkante un-
ten stößt.
Für die Schraube (Abb. 23, Pos. 1) muss mit einem
4 mm Bohrer vorgebohrt werden.
Die einseitigen Niederhalter (Abb. 23, Pos. 2) mit
Schraube 6×40 (Abb. 23, Pos. 1) und Unterleg-
scheibe befestigen (Schlüssel SW 10 verwenden).
Der Niederhalter greift jetzt in die untere Kollektorkante.
Kollektor leicht anheben und die Unterlegplatte
(Abb. 24, Pos. 2) mit dem doppelseitigen Niederhal-
ter auf der 2. und 3. zusätzlichen Latte sowie mittig
des Kollektors auf einer vorhandenen Latte soweit
unter den Kollektor schieben, dass die Erhebung ge-
gen die Kollektorkante unten stößt.
Für die Schraube (Abb. 24, Pos. 1) muss mit 4 mm
Bohrer vorgebohrt werden. Zur Markierung Kerben in
Unterlegplatte verwenden.
ANWENDERHINWEIS
Ziehen Sie die Schraube erst dann an,
wenn der zweite Kollektor bis an den dop-
pelseitigen Niederhalter geschoben ist.
22

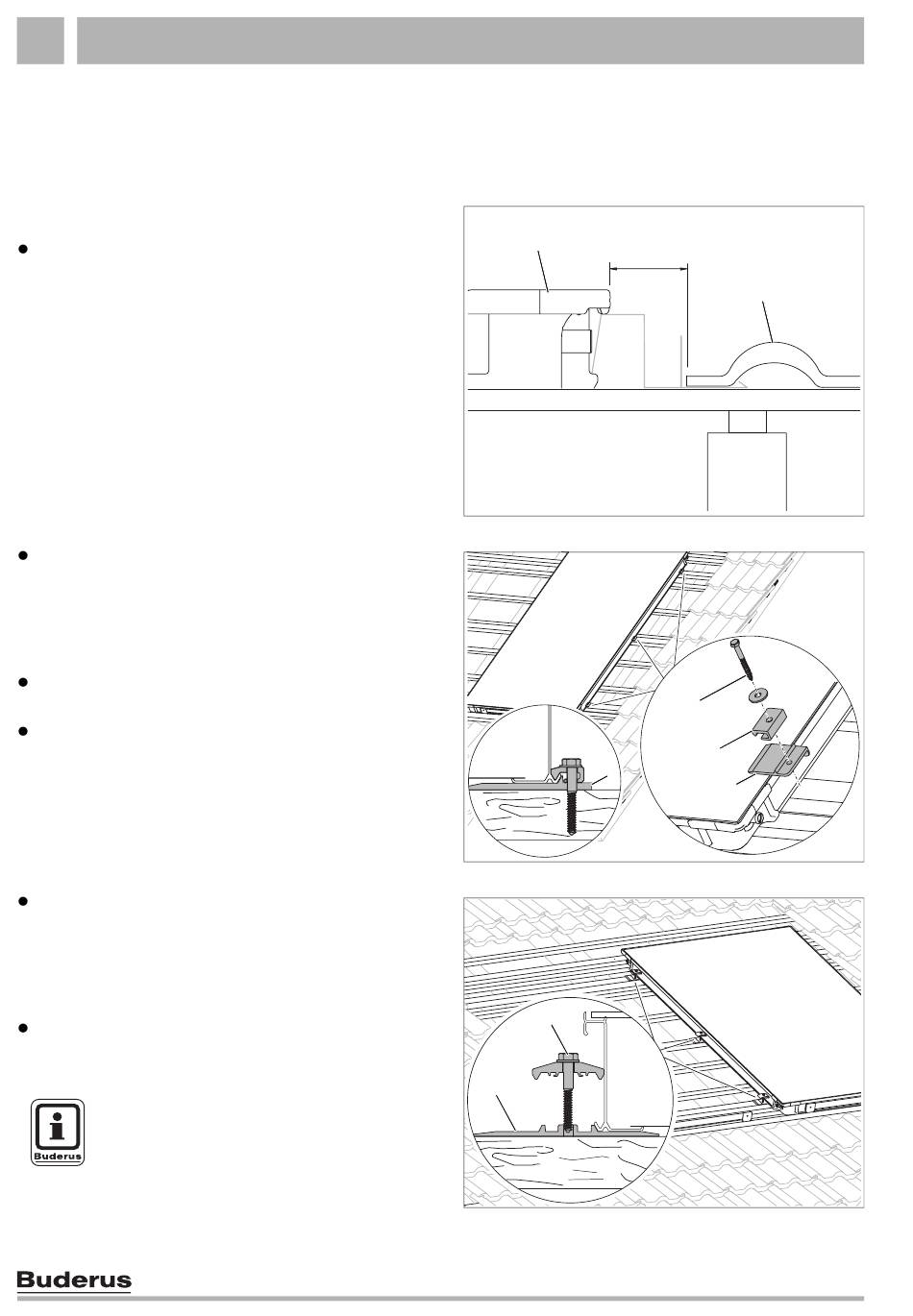

Abb. 22 Ersten Kollektor auflegen und verschrauben
Abb. 23 Ersten Kollektor auflegen und verschrauben
2
Abb. 24 Doppelseitigen Niederhalter am ersten Kollektor
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
1
80 mm
1
3
63043975.06-1.SD
63043975.06-1.SD
1
2
63043973.03-1.SD
63043973.03-1.SD
2
3
63043975.07-1.SD
63043975.07-1.SD
