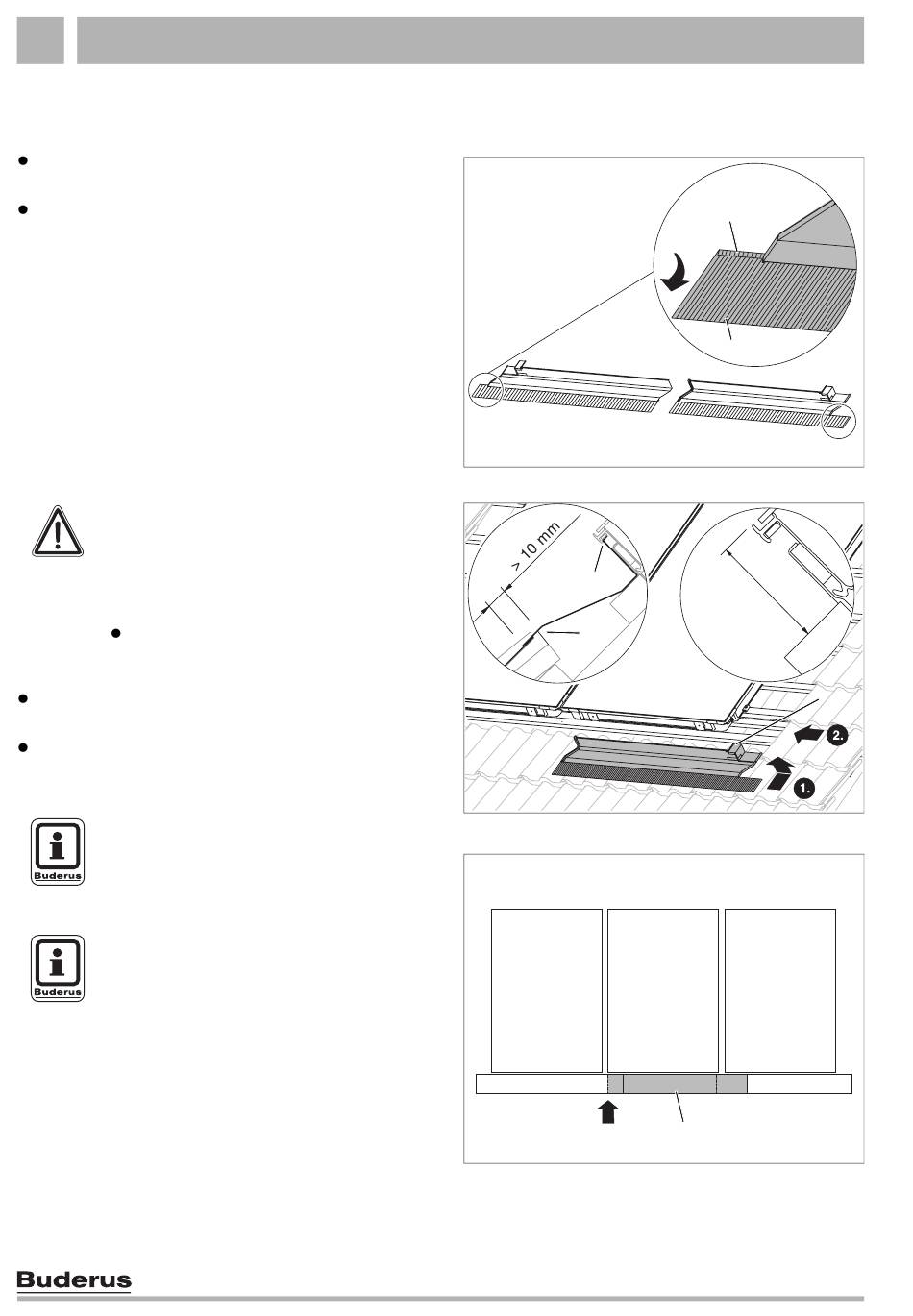

10
Abdeckbleche montieren
10.1 Untere Abdeckbleche
Bleischürzen aller Abdeckbleche nach vorne legen
(Abb. 43, Pos. 2).
Die Enden der äußeren Abdeckbleche oben
(Abb. 43, Pos. 1) ebenfalls nach vorne legen.
GEBÄUDESCHADEN
durch Dachundichtigkeiten, wenn das
Maß Oberkante Kollektor bis Oberkante
VORSICHT!
erste zusätzliche Dachlatte nicht
90 - 92 mm entspricht.
Gegebenenfalls müssen Sie die Dach-
latte unterfüttern.
Rechtes Abdeckblech mit der Kante oben in die Griff-
mulde des Kollektors stecken (Abb. 44, Pos. 3).
Abdeckblech so an den Kollektor schieben, dass
auch die rechte kurze Kante (Abb. 44, Pos. 1) oben
in die Griffmulde des Kollektors greift.
ANWENDERHINWEIS
Das Abdeckblech muss min. 10 mm auf
der Pfanne aufliegen (Abb. 44, Pos. 2).
ANWENDERHINWEIS
Bei mehr als zwei senkrechten Kollekto-
ren, sind mittlere untere Abdeckbleche
(Abb. 45, Pos. 1) notwendig. Diese müs-
sen links bündig mit dem Kollektor mon-
tiert werden (Pfeil).
32
Abb. 43 Bleischürzen umlegen
63043975.10-1.SD
63043975.10-1.SD
Abb. 44 Rechtes Abdeckblech unten
Abb. 45 Positionierung der mittleren Abdeckbleche bei
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
3
90 - 92 mm
2
1
senkrechten Kollektoren
1
2
63043975.46-1.SD
63043975.46-1.SD
1
63043975.38-1.SD
63043975.38-1.SD
