6
Kollektoren montieren
6.1
Kollektormontage vorbereiten
Vor Beginn der eigentlichen Montage auf dem Dach
können Sie die Verschlusskappen am Boden vormontie-
ren, um Ihnen die Arbeit auf dem Dach zu erleichtern.
Um die Verschlusskappen (und später auch die Well-
rohrverbinder und Anschlussrohre) zu sichern, müssen
die Anschlüsse mit Klammern versehen werden.
ANLAGENSCHADEN
durch Undichtigkeiten an den Kollektor-
anschlüssen.
VORSICHT!
Die Wellrohrverbinder, Anschlussrohre
und die Kollektoranschlüsse dürfen keine
Beschädigungen und Verschmutzungen
aufweisen.
Die Kollektoranschlüsse sind werks-
seitig zur leichteren Montage mit ei-
nem Spezialfett versehen. Es darf kein
anderes Fett verwendet werden.
6.1.1 Hydraulischer Anschluss
Die Kollektoren müssen so montiert werden, dass die
Fühlerdurchführungen für die Aufnahme des Kollektor-
fühlers (Abb. 18, Pos. 1) oben liegen.
ANWENDERHINWEIS
Die hydraulischen Anschlussleitungen
können rechts (Abb. 17) oder links
(Abb. 18) angeschlossen werden. In die-
ser Anleitung wurden die Anschlusslei-
tungen auf der rechten Seite dargestellt.
Die Rohrleitungsführung im Kollektor ist als Doppelmä-
ander ausgeführt, durch die es möglich ist, zwei unter-
schiedliche hydraulische Anschlüsse vorzunehmen:
Einseitiger Anschluss bis max. 5 Kollektoren
Sie können den einseitigen Anschluss bis zu einer Kol-
lektorfeldgröße von max. 5 Kollektoren vornehmen
(Abb. 17 und Abb. 18).
Wechselseitiger Anschluss bis max. 10 Kollektoren
Werden in einer Kollektorreihe mehr als 5 Kollektoren
montiert, muss der hydraulische Anschluss
wechselseitig vorgenommen werden (Tichelmann-
Prinzip, Abb. 19).
Der wechselseitige Anschluss kann auch bei weniger
als 6 Kollektoren durchgeführt werden (Abb. 19).
20
4
4

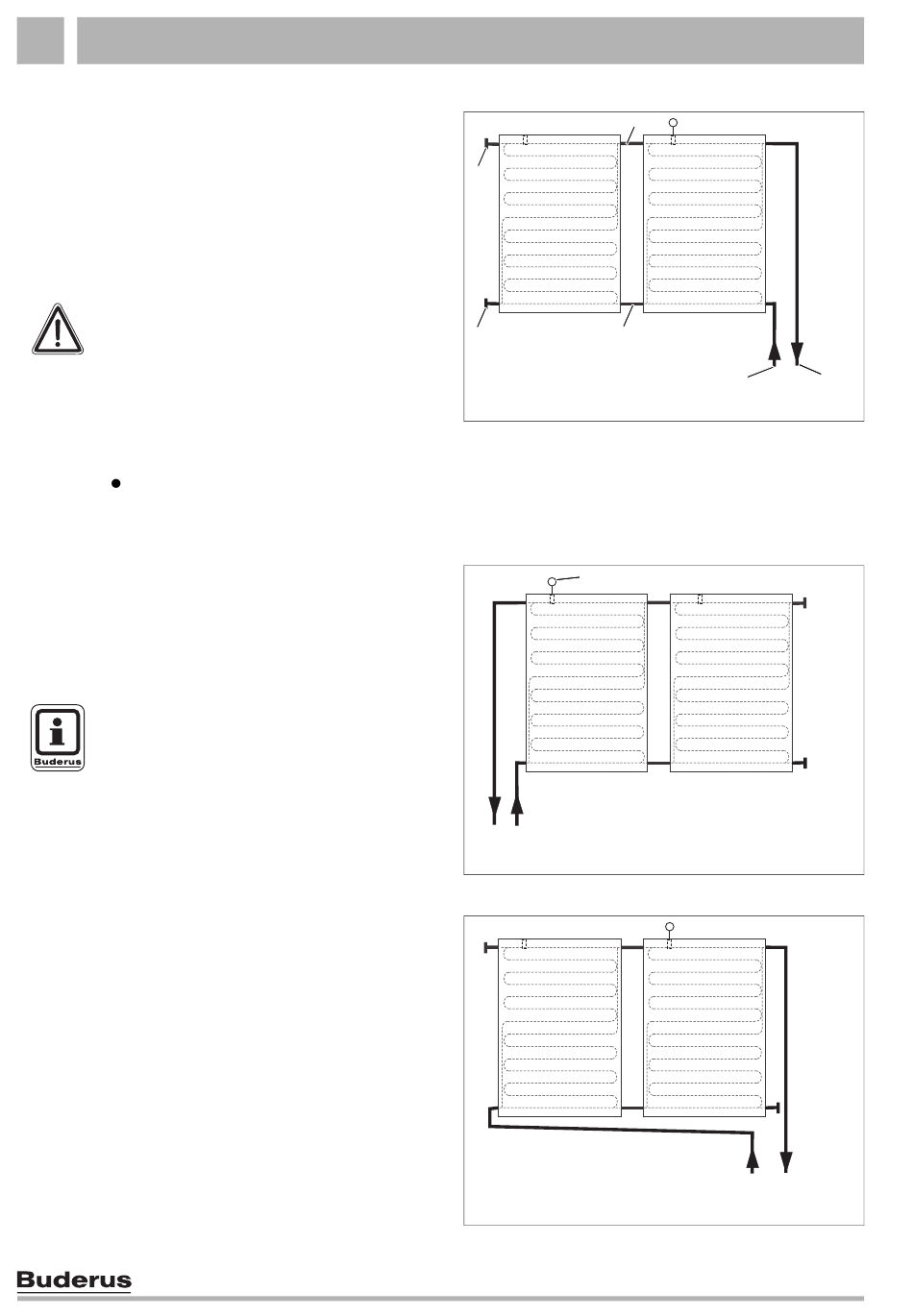

Abb. 17 Hydraul. Anschluss rechts bis max. 5 Kollektoren
Pos. 1: Wellrohrverbinder
Pos. 2: Vorlaufleitung
Pos. 3: Rücklaufleitung
Pos. 4: Verschlusskappe
Abb. 18 Hydraul. Anschluss links bis max. 5 Kollektoren
Abb. 19 Wechselseitiger hydraulischer Anschluss
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
