Abdeckbleche montieren
10.5 Seitliche Abdeckbleche der oberen
Reihe bei mehrreihiger Montage
Obere seitliche Abdeckbleche (Abb. 55, Pos. 1) wie
die unteren montieren (Kapitel 10.2 „Seitliche Ab-
deckbleche").
GEBÄUDESCHADEN
durch Dachundichtigkeiten.
VORSICHT!
Schieben Sie die seitlichen Abdeck-
bleche über den Blechfalz der mittle-
ren Abdeckbleche (Abb. 55, Pos. 2).
10.6 Obere Abdeckbleche
Beginnen Sie rechts mit der Montage der oberen Ab-
deckbleche.
Das rechte obere Abdeckblech (Abb. 56, Pos. 1) in
das rechte seitliche Abdeckblech einführen .
Durch Druck oben auf das Abdeckblech rastet das
Blech unter die Griffmulde des Kollektorrahmens
(Abb. 56, Pos. 3).
Die Gummilippe (Abb. 56, Pos. 2) oben auf den Kol-
lektor legen.
Weitere obere Abdeckbleche mit den Blechfalz
(Abb. 57, Pos. 2) in das montierte Abdeckblech ein-
fädeln und dann an den Kollektor heranschieben.
Das linke obere Abdeckblech (Abb. 57, Pos. 1) in
das linke seitliche Abdeckblech einführen.
Durch Druck oben auf das Abdeckblech rastet das
Blech unter die Griffmulde des Kollektorrahmens
(Abb. 56, Pos. 3).
36

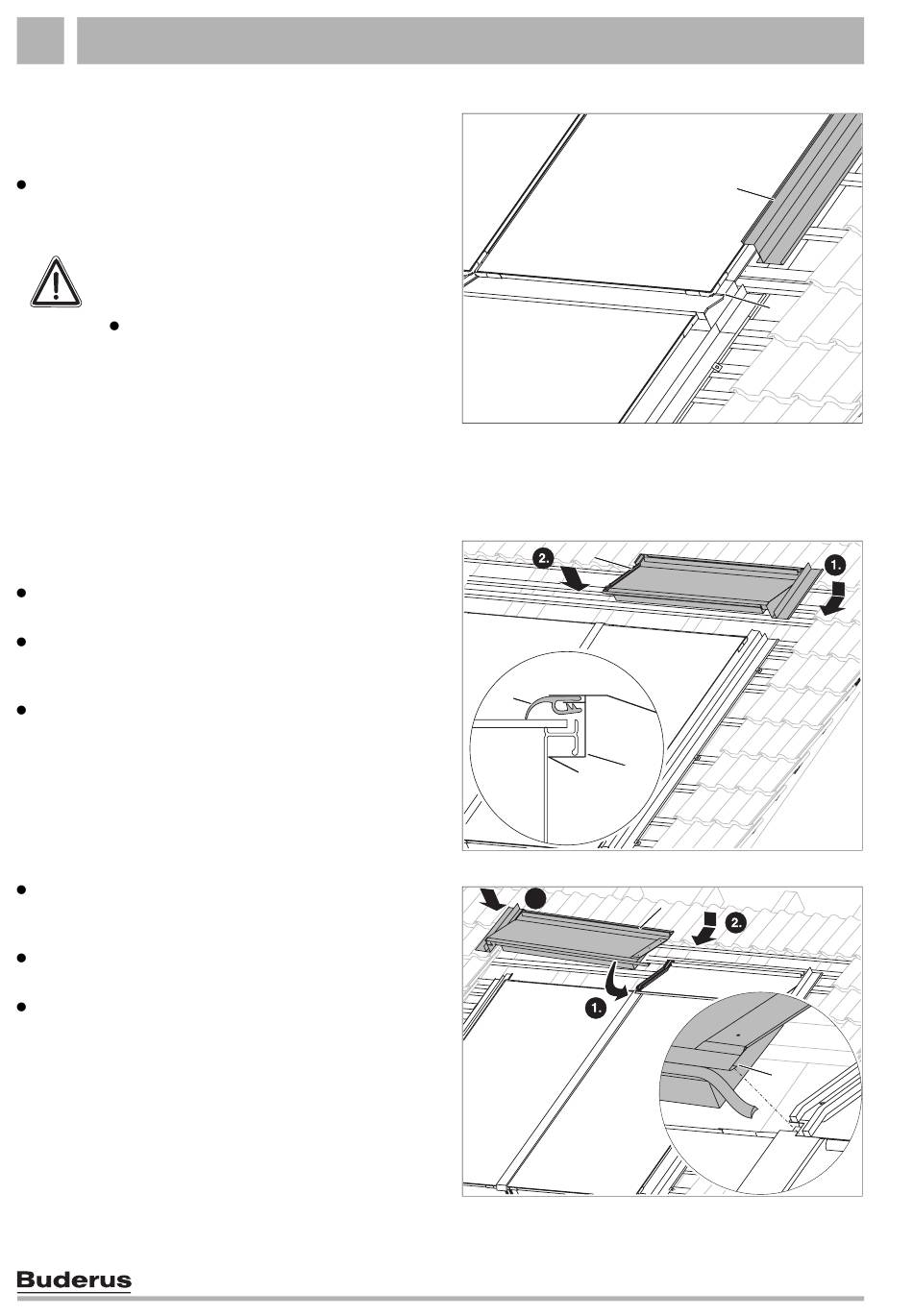

Abb. 55 Seitliches Abdeckblech, obere Reihe
2
Abb. 56 Oberes rechtes Abdeckblech
Abb. 57 Oberes linkes Abdeckblech
