Kurzanleitung für zwei Kollektoren
12 Kurzanleitung für zwei Kollektoren
Diese Anleitung dient lediglich der Übersicht der vorzu-
nehmenden Arbeiten. Beachten Sie unbedingt die aus-
führlichen Beschreibungen der Arbeiten auf den
genannten Seiten und alle Sicherheits- und Anwender-
hinweise.
Vorbereitende Arbeiten auf dem Dach
1.
Maß X und Maß C auf das Dach übertragen.
2.
Abrutschsicherung montieren.
3.
Zusätzlich Dachlatten auf dem Dach anbringen.
Kollektormontage vorbereiten
4.
Verschlusskappen auf die nicht benötigten Anschlüs-
se schieben und mit Klammern sichern.
5.
Dichtband in die Griffmulde des Kollektorrahmens ein-
legen (unten und am Kollektorfeld außen).
Kollektoren befestigen
6.
Ersten Kollektor rechts im Abstand von 80 mm von
den Pfannen in die Abrutschsicherung gleiten lassen.
7.
Unterlegplatten unter Kollektor schieben und für
Schraube vorbohren.
8.
Niederhalter mit Schraube und U-Scheibe befestigen.
9.
Für die doppelseitigen Niederhalter auf der linken Kol-
lektorseite (zwischen zwei Kollektoren) vorbohren.
10.
Unterlegplatte unter Kollektor schieben und den dop-
pelseitigen Niederhalter nur wenig einschrauben.
11.
Wellrohrverbinder auf die Anschlüsse des ersten Kol-
lektors schieben und mit Klammern fixieren.
12.
Zweiten Kollektor an den ersten schieben und zweite
Klammer montieren.
13.
Schrauben des doppelseitigen Niederhalters anzie-
hen.
14.
Einseitige Niederhalter links montieren.
Sammelleitungen anschließen
15.
Kollektorfühler bis zum Anschlag in den Kollektor mit
der anzuschließenden Vorlaufleitung schieben und
verschrauben.
16.
Anschlussrohre auf Vor- und Rücklaufanschluss
schieben und mit Klammern fixieren.
17.
Vorlauf-Anschlussrohr zusammen mit Fühlerkabel
durch Entlüftungspfanne und Dachisolierung führen.
18.
Installationskontrolle durchführen.
Abdeckbleche montieren
19.
Untere Abdeckbleche von rechts nach links einlegen
und mit Spenglerschrauben befestigen.
20.
Seitliche Bleche einlegen und mit Hafter fixieren.
21.
Abdeckleiste zwischen den Kollektoren einklinken
und Schrauben handfest anziehen.
22.
Obere Abdeckbleche von rechts nach links einlegen,
Gummilippe zuschneiden und am rechten Abdeck-
blech einschieben.
23.
Obere Abdeckbleche mit Hafter befestigen und an
den Überlappungen mit Spenglerschrauben fixieren.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
S. 14
S. 16
S. 16
3
S. 21
S. 21

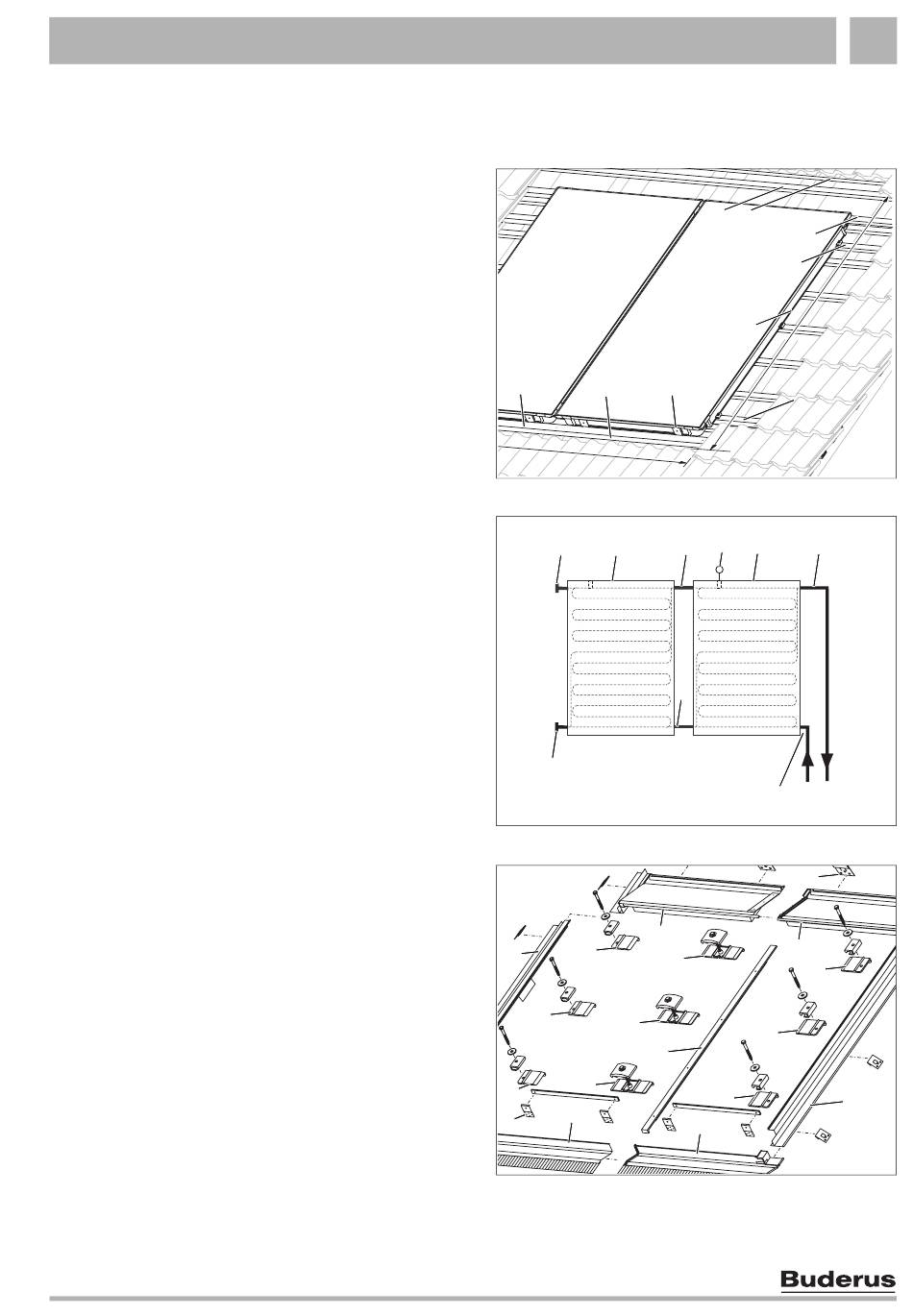

Abb. 61 Vorbereitende Arbeiten auf dem Dach
