6
Kollektoren montieren
Die Schraube des doppelseitigen Niederhalters
(Abb. 28, Pos. 1) anziehen. Hierzu ist eine Verlänge-
rung von mind. 80 mm notwendig.
Der Niederhalter greift jetzt in die unteren Kollektorkan-
ten.
Verfahren Sie mit allen weiteren Kollektoren ebenso.
6.2.4 Letzten Kollektor sichern
Linken Kollektor leicht anheben und die linken Unter-
legplatten (Abb. 29, Pos. 3) auf der 2. und 3. zusätz-
lichen Latte sowie mittig des Kollektors auf einer
vorhandenen Latte soweit unter den Kollektor schie-
ben, dass die Erhebung gegen die Kollektorkante un-
ten stößt.
Für die Schraube (Abb. 29, Pos. 1) muss mit 4 mm
Bohrer vorgebohrt werden.
Die einseitigen Niederhalter (Abb. 29, Pos. 2) mit
Schraube 6×40 (Abb. 29, Pos. 1) und Unterleg-
scheibe befestigen (Schlüssel SW 10 verwenden).
6.2.5 Mehrreihige Montage
Sind mehrere Kollektorreihen übereinander vorgese-
hen, müssen für die oberen Kollektoren Abrutsch-
sicherungen montiert werden.
ANWENDERHINWEIS
Bei der waagerechten Ausführung müs-
sen 3 Abrutschsicherungen ebenfalls im
Abstand von 700 mm mittig des Kollek-
tors montiert werden.
Zwei Abrutschsicherungen (Abb. 30, Pos. 1) je Kol-
lektor mittig (700 mm auseinander) über den unteren
Kollektor auf die vierte zusätzliche Latte der unteren
Reihe legen und mit je zwei Schrauben 4×40 befes-
tigen.
Kollektor der oberen Reihe (Abb. 30, Pos. 2) gegen
die Abrutschsicherungen gleiten lassen und mit der
unteren Reihe ausrichten.
Kollektoren wie die untere Reihe befestigen.
24

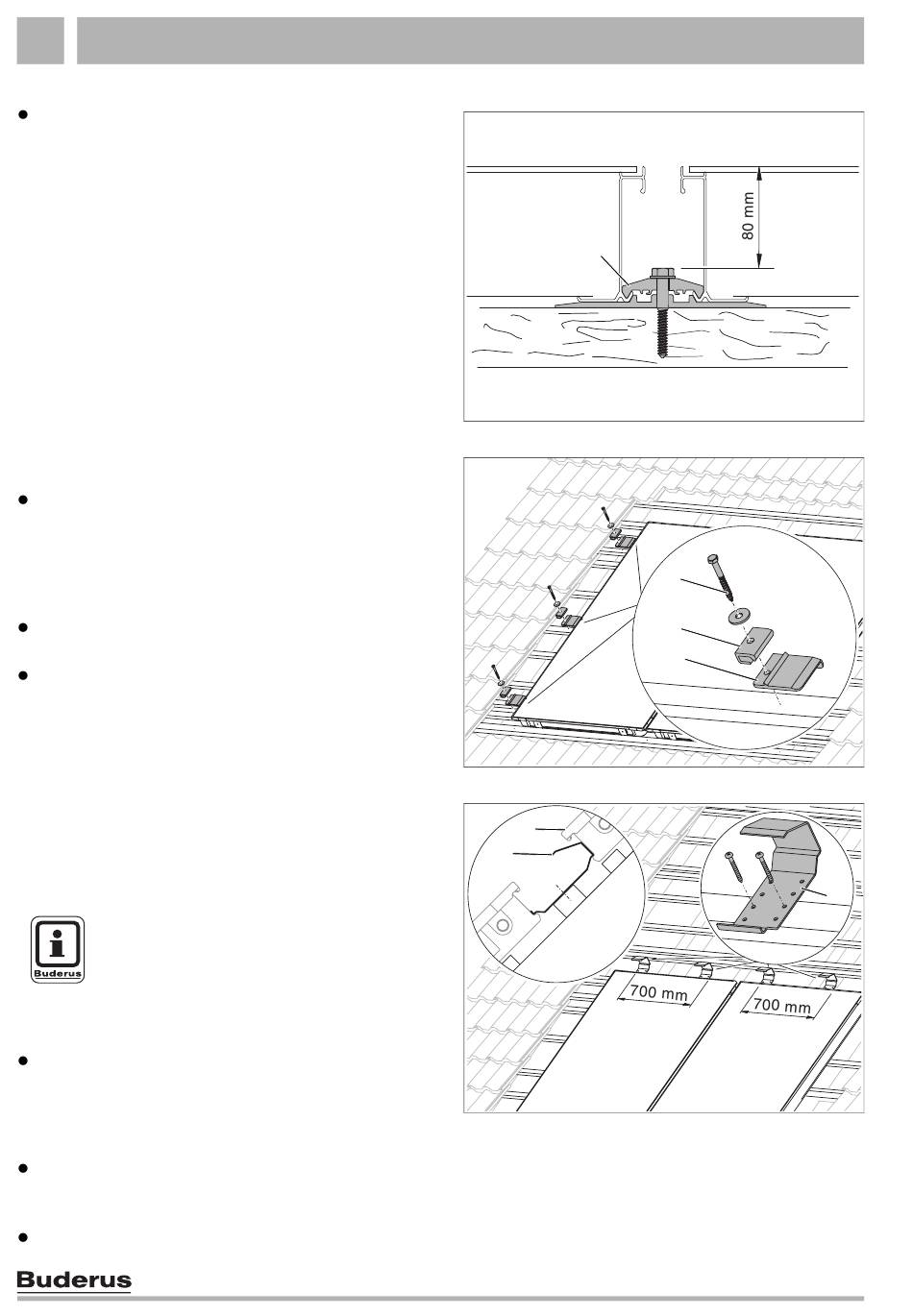

Abb. 28 Doppelseitigen Niederhalter einschrauben
Abb. 29 Niederhalter links montieren
1
Abb. 30 Abrutschsicherungen für die zweite Kollektorreihe
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
1
1
2
3
2
63043975.08-1.SD
63043975.08-1.SD
63043975.18-1.SD
63043975.18-1.SD
1
63043975.34-1.SD
63043975.34-1.SD
