Kollektoren montieren
6.1.2 Verschlusskappen montieren
Für den Anschluss eines Kollektorfeldes werden nicht
alle Anschlüsse benötigt und müssen daher geschlos-
sen werden.
Gummikappen (Transportschutz) von den betroffe-
nen Kollektoranschlüssen demontieren.
Verschlusskappe mit den O-Ringen (Abb. 20,
Pos. 1) auf den Kollektoranschluss schieben.
Klammer (Abb. 20, Pos. 2) zur Sicherung des An-
schlusses über Verschlusskappe und Kollektoran-
schluss schieben.
6.1.3 Dichtband in Kollektorrahmen einlegen
Die Verbindungen der seitlichen und unteren Abdeck-
bleche zu den Kollektoren (Abb. 21, Pos. 1) müssen mit
dem Dichtband abgedichtet werden.
Griffmulde des Kollektors säubern.
Schutzfolie vom Dichtband abziehen
Dichtband (Abb. 21, Pos. 2) mit der klebenden Seite
voran in die Griffmulde der Außenseiten der äußeren
Kollektoren und an jedem Kollektor unten (Abb. 21,
Pos. 1) inkl. der Eckverbinder einlegen (Abb. 21,
Pos. 3).
Das Dichtband quillt nach der Montage langsam auf.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
1
2

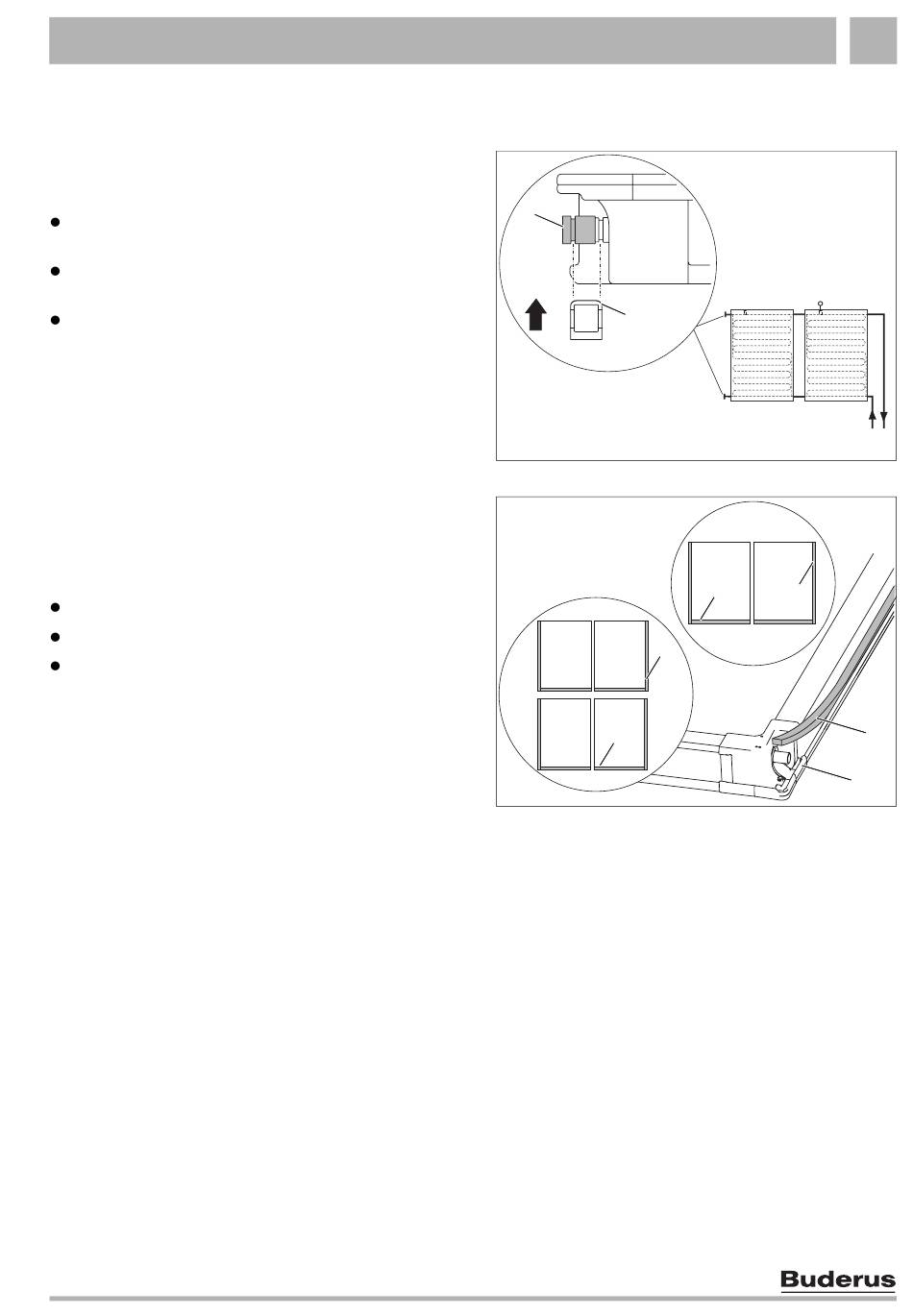

Abb. 20 Verschlusskappe mit Klammer sichern
1
1
Abb. 21 Rückseite des Kollektors
6
63043966.12-1.SD
63043966.12-1.SD
1
1
2
3
63043973.02-1.SD
63043973.02-1.SD
21
