Abdeckbleche montieren
10.4 Mittlere Abdeckbleche bei
mehrreihiger Montage
Die Abdichtung zwischen zwei Kollektorreihen wird mit
den mittleren Abdeckblechen vorgenommen.
Aufkantung des Abdeckbleches (Abb. 52, Pos. 2) in
die Griffmulde des Kollektorrahmens legen.
Abdeckblech (Abb. 52, Pos. 1) an den Kollektor und
in das rechte seitliche Abdeckblech einführen.
Durch Druck oben auf das Abdeckblech rastet das
Blech unter die Griffmulde des Kollektorrahmens
(Abb. 52, Pos. 3).
Die Gummilippe (Abb. 52, Pos. 4) oben auf den Kol-
lektor legen.
Schutzfolie vom Kleber der Abdeckbleche abziehen.
ANWENDERHINWEIS
Bei mehr als zwei Kollektoren, sind mittle-
re Abdeckbleche (Abb. 53, Pos. 1) zwi-
schen den Kollektorreihen notwendig.
Diese müssen links bündig mit dem Kol-
lektor montiert werden (Pfeil).
Bei der waagerechten Montage müssen
die mittleren Bleche 80 - 100 mm überlap-
pen.
Aufkantung des linken Abdeckbleches (Abb. 54,
Pos. 1) wie beim rechten Abdeckblech in die Griff-
mulde des Kollektorrahmens legen.
Abdeckblech an den Kollektor und in das linke seitli-
che Abdeckblech einführen.
Durch Druck oben auf das Abdeckblech rastet das
Blech unter die Griffmulde des Kollektorrahmens
(Abb. 52, Pos. 3).
Gummilippe soweit kürzen (Abb. 54, Pos. 3), dass
es an die Gummilippe des rechten Abdeckbleches
stößt.
Gummilippe des linken Abdeckbleches auf den Falz
des rechten Abdeckblech stecken (Abb. 54, Pos. 2).
Das oben liegende Abdeckblech auf das unten lie-
gende andrücken.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
4
3

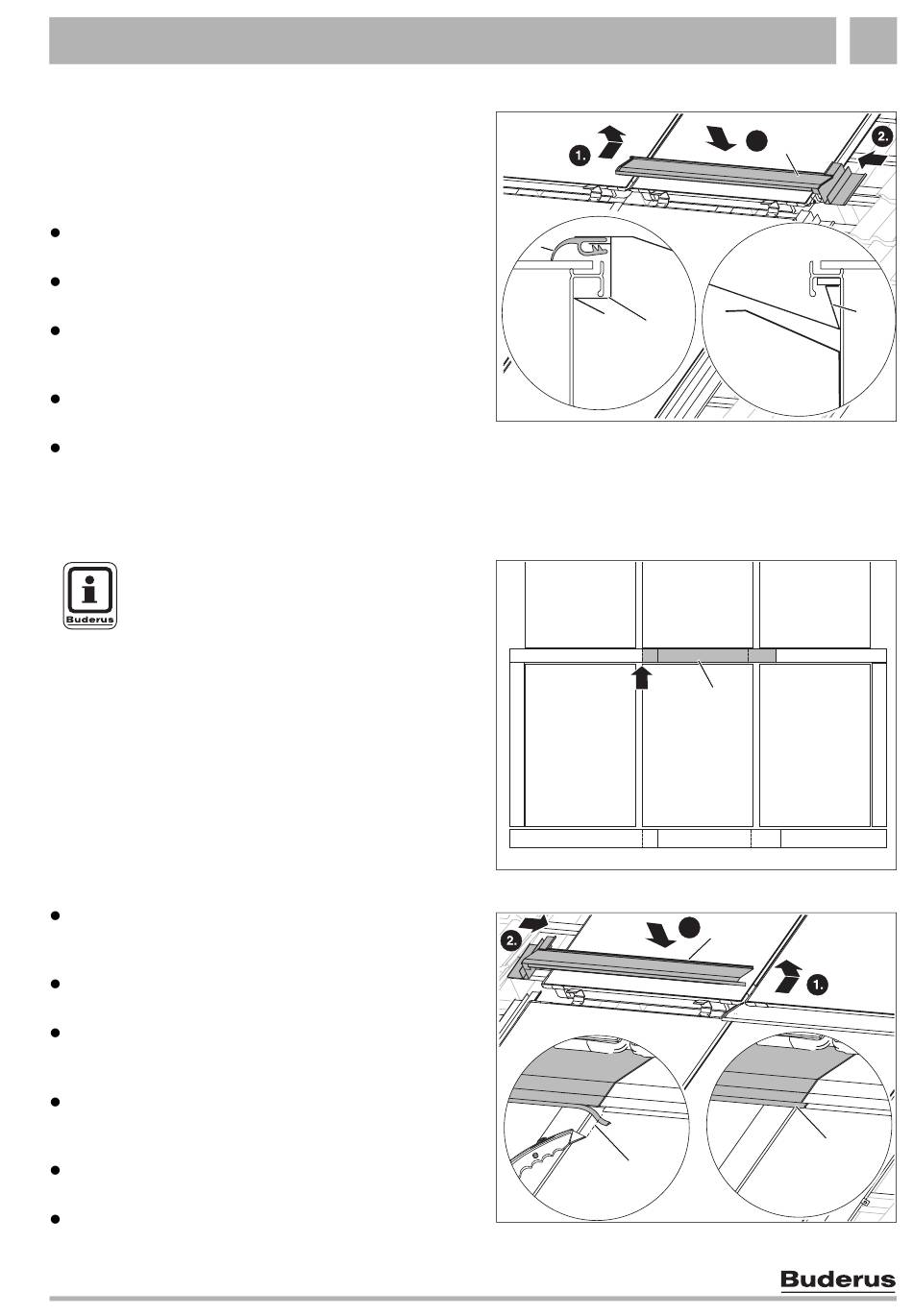

Abb. 52 Erstes mittlere Abdeckblech einlegen
Pos. 1: Rechtes mittlere Abdeckblech
Pos. 2: Aufkantung des Abdeckbleches
Pos. 3: Abrutschsicherung
Pos. 4: Gummilippe
Abb. 53 Positionierung der mittleren Abdeckbleche
3
Abb. 54 Linkes mittere Abdeckblech auflegen
3.
1
63043975.32-1.SD
63043975.32-1.SD
1
63043975.40-1.SD
63043975.40-1.SD
3.
1
2
63043975.33-1.SD
63043975.33-1.SD
10
2
35
