Vorbereitende Arbeiten auf dem Dach
ANWENDERHINWEIS
Muss eine zusätzliche Dachlatte
(Abb. 13, Pos. 1) im Bereich einer vor-
handenen montiert werden, ist die vor-
handene im Bereich des Kollektorfeldes
(Abb. 13, Pos. 3) zu versetzen und aus-
reichend zu befestigen (Abb. 13, Pos. 2).
Die Eindeckung der Pfannen auf den seit-
lichen Abdeckblechen muss gewährleis-
tet sein.
Einreihige Montage
Erste Dachlatte mit den Abrutschsicherungen anbrin-
gen (Abb. 14, Pos. 1).
Zweite Dachlatte für die seitlichen Niederhalter unten
anbringen (Abb. 14, Pos. 2).
Dritte Dachlatte für die seitlichen Niederhalter oben
anbringen (Abb. 14, Pos. 3).
Vierte Dachlatte zur Unterstützung des Styroporkeils
der oberen Abdeckbleche anbringen (Abb. 14,
Pos. 4).
Fünfte Dachlatte zur Unterstützung der oberen Ab-
deckbleche anbringen (Abb. 14, Pos. 5).
Sechste Dachlatte zur Unterstützung und Befesti-
gung der oberen Abdeckbleche anbringen
(Abb. 14, Pos. 6).

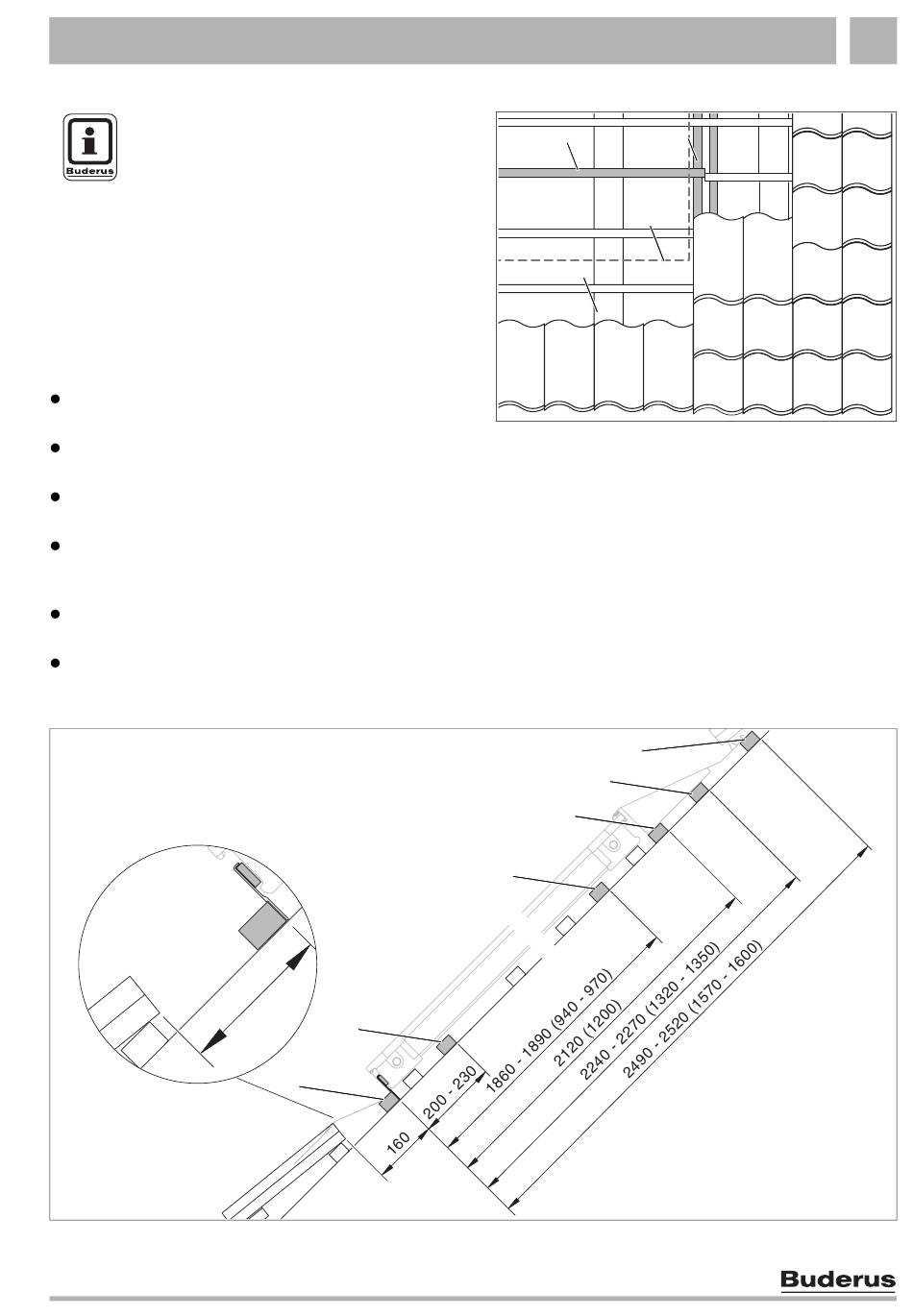

Abb. 14 Abstände der zusätzlichen Dachlatten bei einreihiger Montage (Maße in mm,
Werte in Klammern = waagerechte Ausführung)
