Abdeckbleche montieren
Gummilippe soweit kürzen (Abb. 54, Pos. 3), dass
sie an die Gummilippe des rechten Abdeckbleches
stößt .
Die Gummilippe des linken Abdeckbleches auf den
Falz des rechten Abdeckbleches legen
(Abb. 57, Pos. 2).
Überlappungen der Bleche mit jeweils drei 25 mm
langen beiliegenden Spenglerschrauben (Abb. 59,
Pos. 1) befestigen.
Die oberen Abdeckbleche müssen mit jeweils zwei Haf-
tern an den Dachlatten befestigt werden. Zusätzlich
müssen die äußeren Abdeckbleche mit jeweils einem
Hafter fixiert werden.
Hafter (Abb. 60, Pos. 1) in Kante des Abdeckbleches
legen.
Hafter mit Abdeckblech an Kollektor schieben, damit
das Abdeckblech an den Kollektor gedrückt wird.
Hafter mit beiliegendem Nagel befestigen.
Abschließend Dach mit Pfannen eindecken.
ANWENDERHINWEIS
Geschnittene Pfannen ggf. mit entspre-
chenden Klammern aus dem Dachde-
ckerhandel befestigen.
Änderungen aufgrund technischer Verbesserungen vorbehalten!
Montageanleitung Logasol SKS 4.0 Indachmontage • Ausgabe 04/2006
2

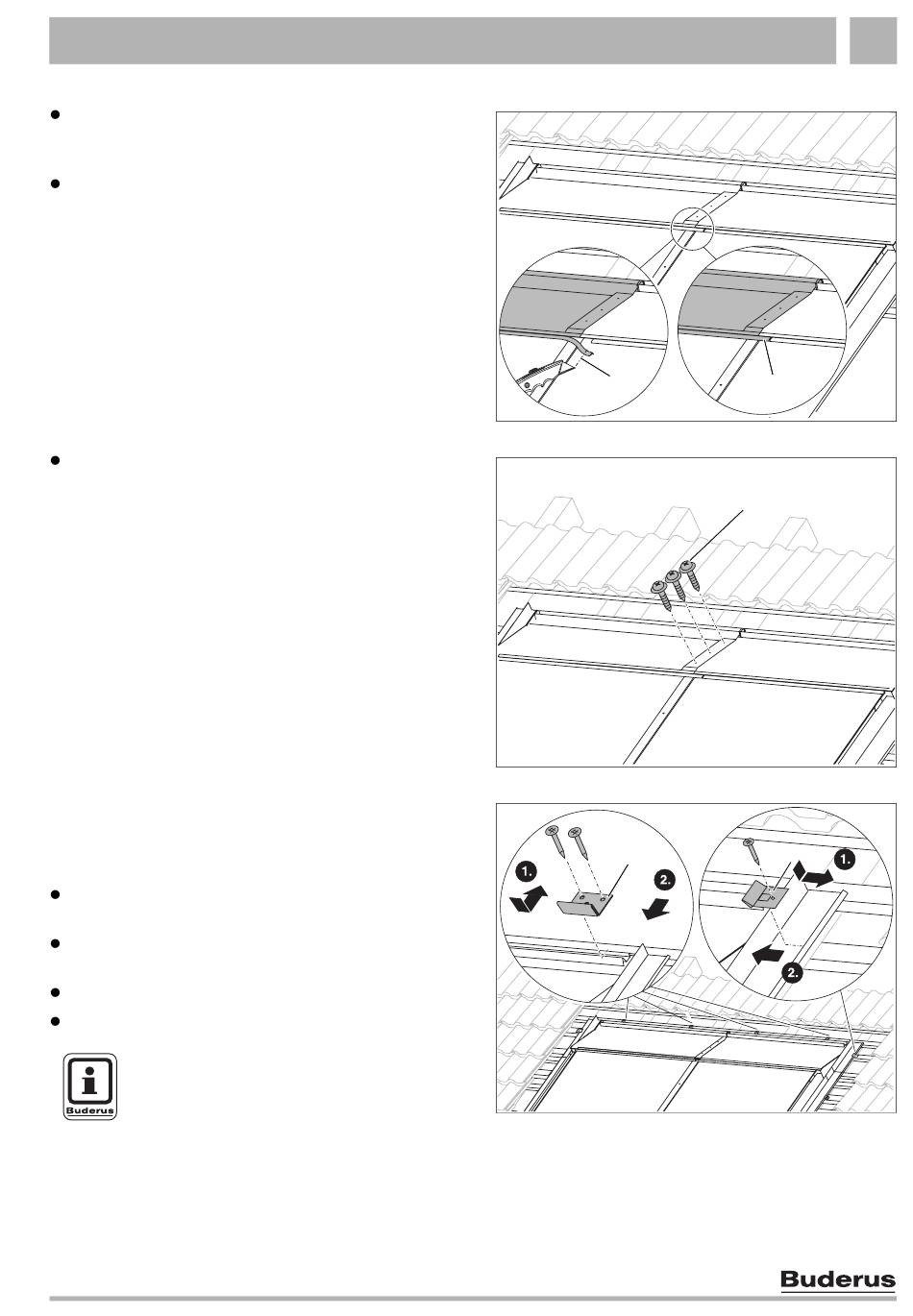

Abb. 58 Gummilippe zuschneiden
Abb. 59 Obere Abdeckbleche mit Schrauben verbinden
1
Abb. 60 Obere Abdeckbleche mit Haftern befestigen
10
1
63043975.47-1.SD
63043975.47-1.SD
1
63043975.41-1.SD
63043975.41-1.SD
1
63043975.36-1.SD
63043975.36-1.SD
37
