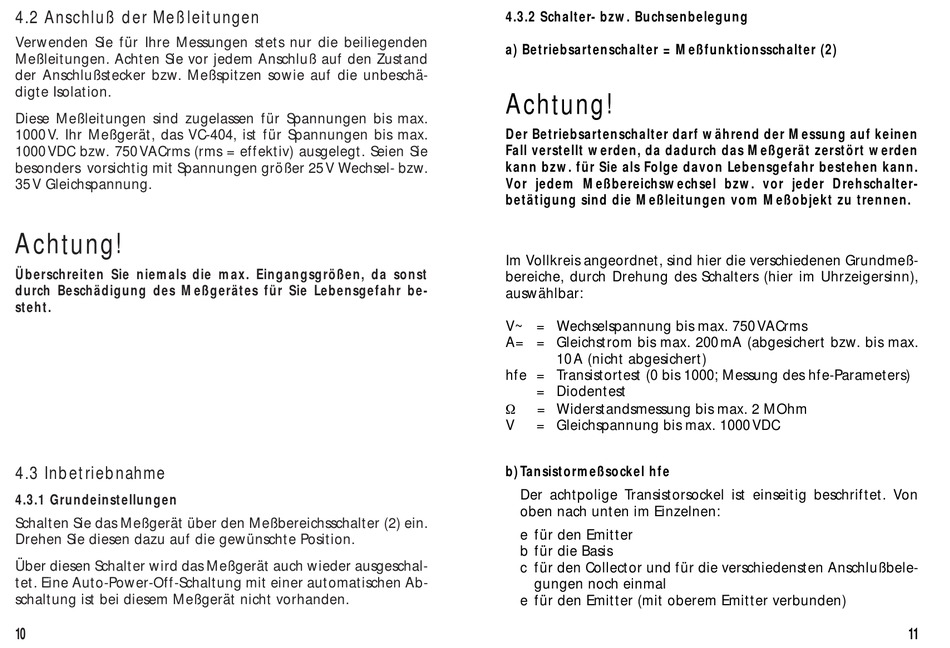

4.2 Anschluß der Meßleitungen
Verwenden Sie für Ihre Messungen stets nur die beiliegenden
Meßleitungen. Achten Sie vor jedem Anschluß auf den Zustand
der Anschlußstecker bzw. Meßspitzen sowie auf die unbeschä-
digte Isolation.
Diese Meßleitungen sind zugelassen für Spannungen bis max.
1000 V. Ihr Meßgerät, das VC-404, ist für Spannungen bis max.
1000 VDC bzw. 750 VACrms (rms = effektiv) ausgelegt. Seien Sie
besonders vorsichtig mit Spannungen größer 25 V Wechsel- bzw.
35 V Gleichspannung.
Achtung!
Überschreiten Sie niemals die max. Eingangsgrößen, da sonst
durch Beschädigung des Meßgerätes für Sie Lebensgefahr be-
steht.
4.3 Inbetriebnahme
4.3.1 Grundeinstellungen
Schalten Sie das Meßgerät über den Meßbereichsschalter (2) ein.
Drehen Sie diesen dazu auf die gewünschte Position.
Über diesen Schalter wird das Meßgerät auch wieder ausgeschal-
tet. Eine Auto-Power-Off-Schaltung mit einer automatischen Ab-
schaltung ist bei diesem Meßgerät nicht vorhanden.
10
4.3.2 Schalter- bzw. Buchsenbelegung
a) Betriebsartenschalter = Meßfunktionsschalter (2)
Achtung!
Der Betriebsartenschalter darf während der Messung auf keinen
Fall verstellt werden, da dadurch das Meßgerät zerstört werden
kann bzw. für Sie als Folge davon Lebensgefahr bestehen kann.
Vor jedem Meßbereichswechsel bzw. vor jeder Drehschalter-
betätigung sind die Meßleitungen vom Meßobjekt zu trennen.
Im Vollkreis angeordnet, sind hier die verschiedenen Grundmeß-
bereiche, durch Drehung des Schalters (hier im Uhrzeigersinn),
auswählbar:
V~ = Wechselspannung bis max. 750 VACrms
A= = Gleichstrom bis max. 200 mA (abgesichert bzw. bis max.
10 A (nicht abgesichert)
hfe = Transistortest (0 bis 1000; Messung des hfe-Parameters)
= Diodentest
½
= Widerstandsmessung bis max. 2 MOhm
V
= Gleichspannung bis max. 1000 VDC
b) Tansistormeßsockel hfe
Der achtpolige Transistorsockel ist einseitig beschriftet. Von
oben nach unten im Einzelnen:
e für den Emitter
b für die Basis
c für den Collector und für die verschiedensten Anschlußbele-
gungen noch einmal
e für den Emitter (mit oberem Emitter verbunden)
11
