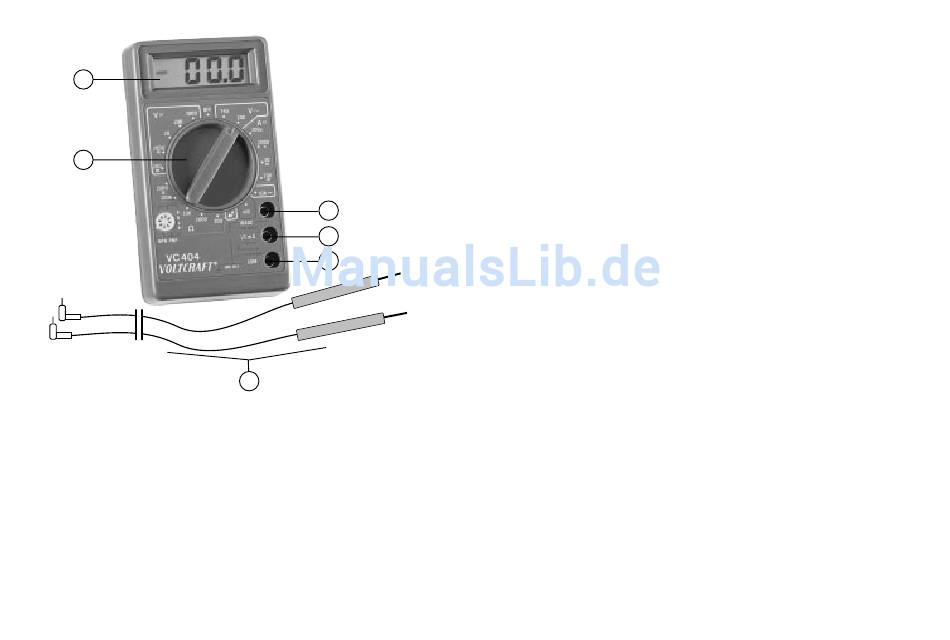

3. Beschreibung der Bedienungselemente
1
2
1. 3-1/2-stellige Digitalanzeige mit automatischer Polaritätsan-
zeige
2. Meßfunktionsschalter (Drehschalter)
3. Meßbuchsen mit
3a 10-A-Meßbuchse (rote Meßleitung) für Strommessungen
von mehr als 200 mA
3b COM-"-"-Buchse (schwarze Meßleitung)
3c V-Ohm-mA-"+"-Buchse (rote Meßleitung)
4. Meßleitungen (rot und schwarz) mit Prüfspitzen
8
3a
3c
3b
4
4. Gebrauch des Multimeters
4.1 Einbau der Batterie - Batteriewechsel
Damit Ihr Meßgerät einwandfrei funktioniert, muß es mit einer
9-V-Blockbatterie bestückt werden. Wenn das Batteriewechsel-
symbol im Display erscheint, müssen Sie einen Batteriewechsel
durchführen.
Hierzu gehen Sie wie folgt vor:
Trennen Sie Ihr Meßgerät vom Meßkreis, entfernen Sie die Meß-
leitungen vom Meßgerät, schalten Sie es aus und drehen Sie mit
einem geeigneten Schraubendreher die Befestigungsschrauben
an der Rückseite des Multimeters heraus. Heben Sie die untere
Gehäusehalbschale nun vorsichtig ab; diese ist an der Kopfseite
(Displayseite) in der anderen Gehäusehälfte eingerastet. Trennen
Sie die verbrauchte Batterie vom Anschlußclip und ersetzen Sie
die Batterie durch eine unverbrauchte gleichen Typs.
Nach erfolgtem Batteriewechsel legen Sie die Batterie in das
Batteriefach und verschließen Sie das Gehäuse wieder sorgfältig.
Achtung!
Betreiben Sie das Meßgerät auf keinen Fall im geöffneten Zu-
stand. !Lebensgefahr!
Lassen Sie keine verbrauchten Batterien im Meßgerät, da selbst
auslaufgeschützte Batterien korrodieren können und dadurch
Chemikalien freigesetzt werden können, welche Ihrer Gesund-
heit schaden bzw. das Batteriefach zerstören. Verbrauchte
Batterien gehören nicht in den normalen Restmüll. Sie sind als
Sondermüll zu betrachten und müssen daher umweltgerecht
entsorgt werden. Hierfür gibt es Sammelbehälter.
9
