ANHANG A.2
Der Energiezähler Temco SPM1-100-AC wird
für 1-Phasen-Installationen mit bis zu 100 A
verwendet.
Der Temco-Energiezähler muss an das Netzkabel
angeschlossen werden (schematische Position
in Abb. 1), wobei der Strom in die in Abb. A2. 1
angegebene Richtung fließt.
Nur das Phasenkabel muss durch die Klemme
gezogen werden. Der Neutralleiter darf nicht
durchgezogen werden.
Abb. A2.2 zeigt die Verkabelung zwischen
Energiezähler und Wallbox. Die Zahlen
beziehen sich auf die Abb. A2. 1 . Vor dem
Einschalten des Systems ist erneut zu
überprüfen, ob die Verbindung von „GND" und
„12 V" korrekt hergestellt wurde.
Auf der folgenden Seite zeigen Abb. A2.3, Abb. A2.4, Abb. A2.5 und Abb. A2. 6 , wo die Verkabelung an die Wallbox
anzuschließen ist.
30
Temco SPM1-100-AC
Stromflussrichtung
1 2 3 4 5 6

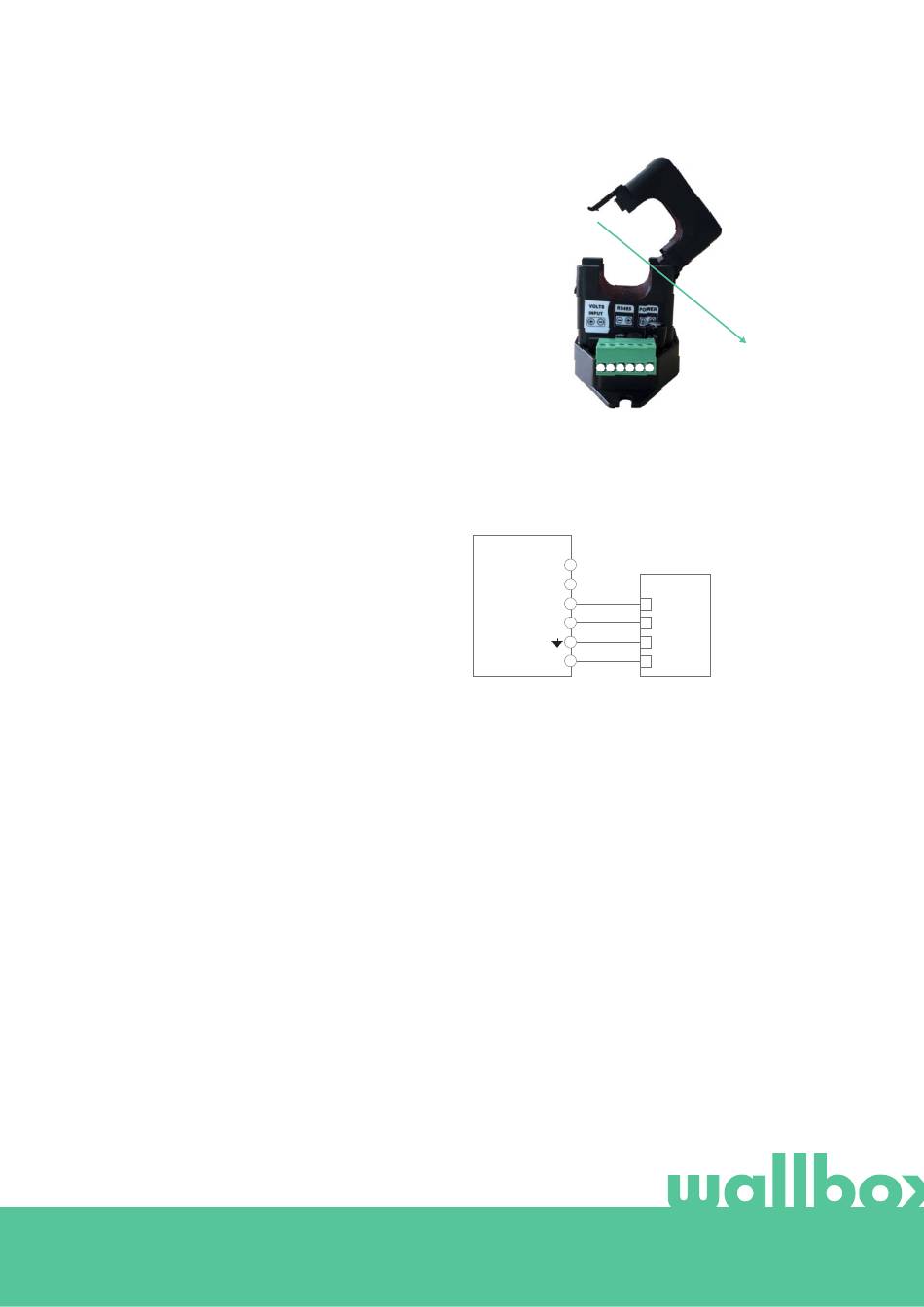

Abb. A2. 1 : Energiezähler-Anschlussplan
TEMCO
Spannung +
1
Spannung -
2
RS485 -
3
RS485 +
4
Stromversorgung
5
Stromversorgung +
6
Abb. A2.2: Verkabelung im Temco-Energiezähler
Wallbox
D- (RS485B)
D+ (RS485A)
GND (Masse)
12 V
