ANHANG A.1
Der Energiezähler Carlo Gavazzi EM 340 wird für 3-phasige Installationen und das Modell EM112 für 1-phasige
Installationen geliefert.

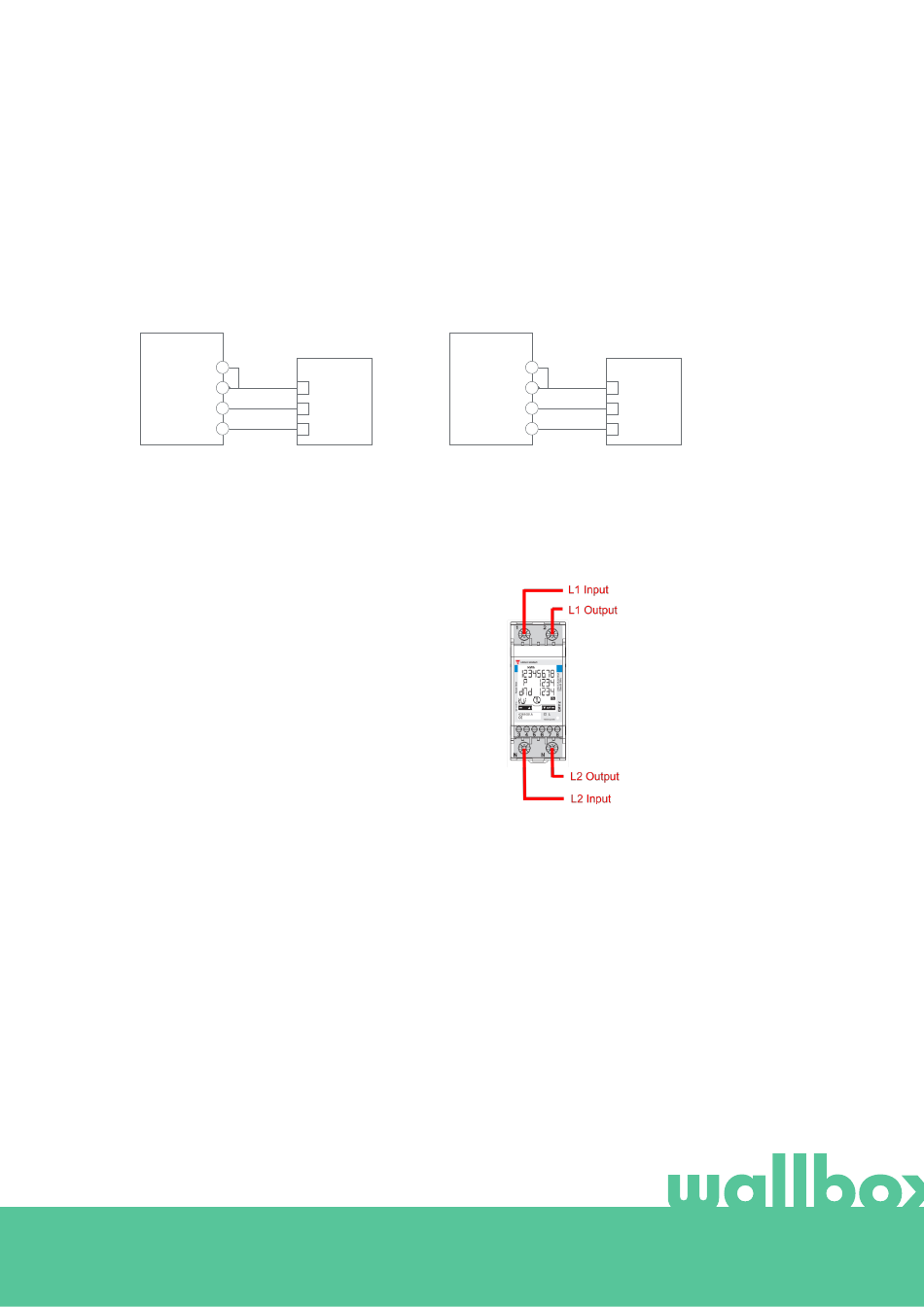

Abb. A1. 1 zeigt die Verkabelung zwischen Energiezähler und Wallbox. Bitte beachten Sie den erforderlichen
Kurzschluss (Brücke) zwischen den Pins T und A- des Energiezählers.
CARLO GAVAZZI
EM 340
T
7
A-
9
B+
8
GND (Masse)
10
Abb. A1.1: Verkabelung in spezifizierten Energiezählern
Befolgen Sie für die Installation des EM112 oder EM340 in Stromversorgungskonfigurationen mit Neutralleiter
die Anweisungen im Handbuch des Herstellers, das mit dem Energiezähler geliefert wurde.
Für den Fall, dass das Anschlussschema keinen
Neutralleiter enthält und/oder die Netzspannung
unter 260 V liegt, schließen Sie den Energiezähler
Carlo Gavazzi EM112 wie in Abb. A1.2 dargestellt an:
Auf der folgenden Seite zeigen Abb. A1.3, Abb. A1.4, Abb. A1.5 und Abb. A1. 6 , wo die Kabel an die Wallbox
angeschlossen werden müssen.
Je nach Modell kann die Wallbox mit RS485A für D+ und RS485B für D- gekennzeichnet sein.
28
Carlo Gavazzi EM340/EM112
Wallbox
D- (RS485B)
D+ (RS485A)
GND (Masse)
CARLO GAVAZZI
EM 112
T
3
A-
5
D- (RS485B)
B+
4
D+ (RS485A)
GND (Masse)
6
GND (Masse)
Wallbox
Abb. A1.2 Installation der
Stromleitungen an einen EM112 ohne
Neutralleiter und/oder Phase-Phase-
Spannung unter 260 V.
