VERKABELUNG VON COPPER, COMMANDER UND PULSAR

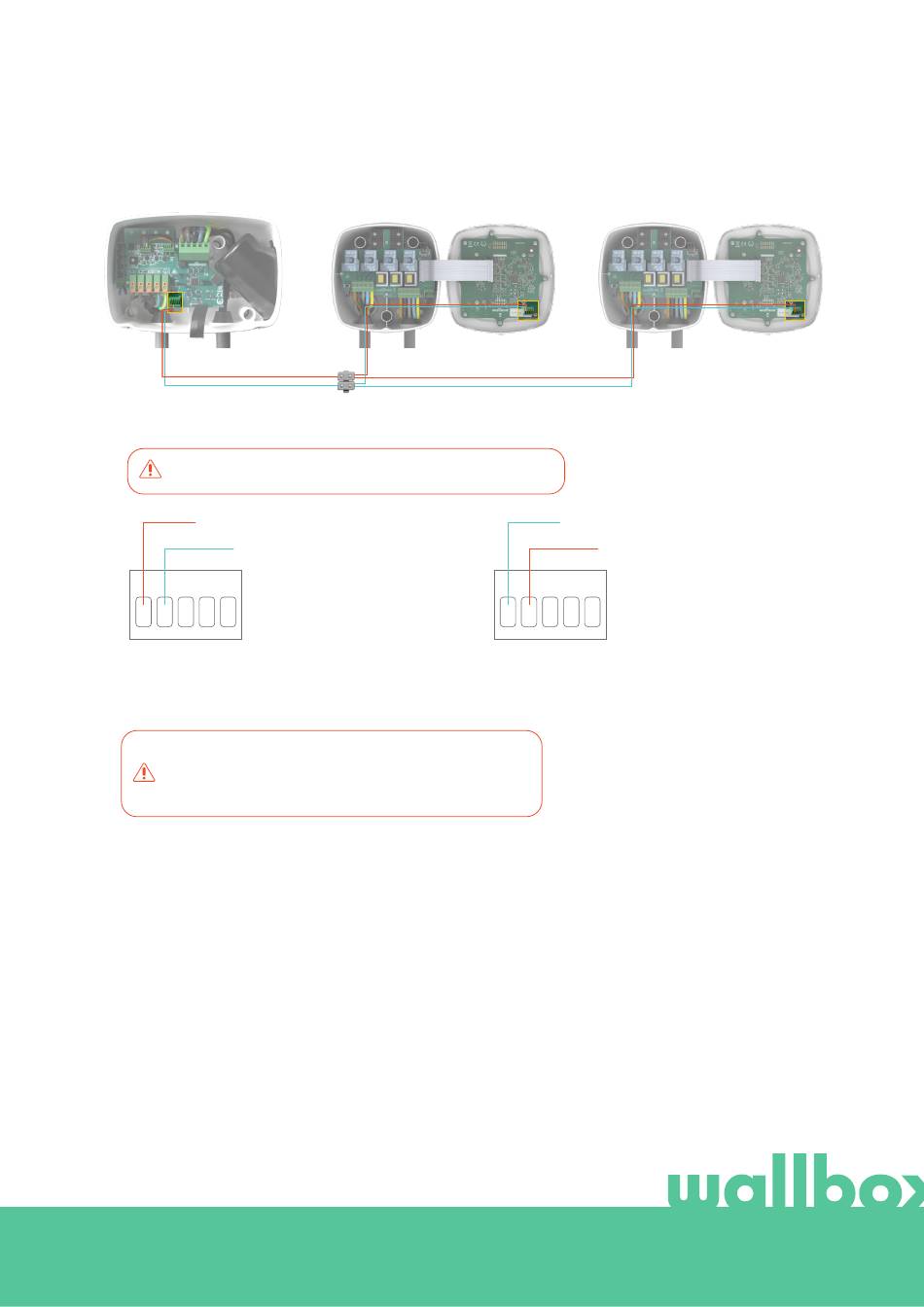

Commander und Pulsar haben nur einen Steckplatz, daher erfolgt die Verbindung über ein Verbindungskabel.
Achten Sie immer auf die Wasserdichtigkeit des Verbindungskabels.
CAN-L
CAN-H
Commander-
Verbindung
Die Polarität der Verkabelung muss immer beachtet werden:
CAN-H muss mit der CAN-H-Klemme verbunden sein.
CAN-L muss an die CAN-L-Klemme angeschlossen werden.
5.2 Installation des Energiezählers
Position des Energiezählers
Wie in Abb. 1 gezeigt, muss der Energiezähler (als „Wallbox-Energiezähler" bezeichnet) am Hauptzweig nach dem
Haupttrennschalter der elektrischen Anlage und vor der Aufteilung der Anlage in Zweige installiert werden.
Installieren Sie den Energiezähler gemäß seiner Installationsanleitung am Stromnetz.
Verkabelung des Energiezählers
Nachdem der Energiezähler gemäß seiner Installationsanleitung an der richtigen Position installiert wurde, muss
er an das Master-Ladegerät des Ladenetzwerks angeschlossen werden.
Der Anhang „A" beschreibt den Verkabelungsaufbau zu den aktuell unterstützten Energiezählern.
16
CAN-H
CAN-L
Pulsar-
Verbindung
