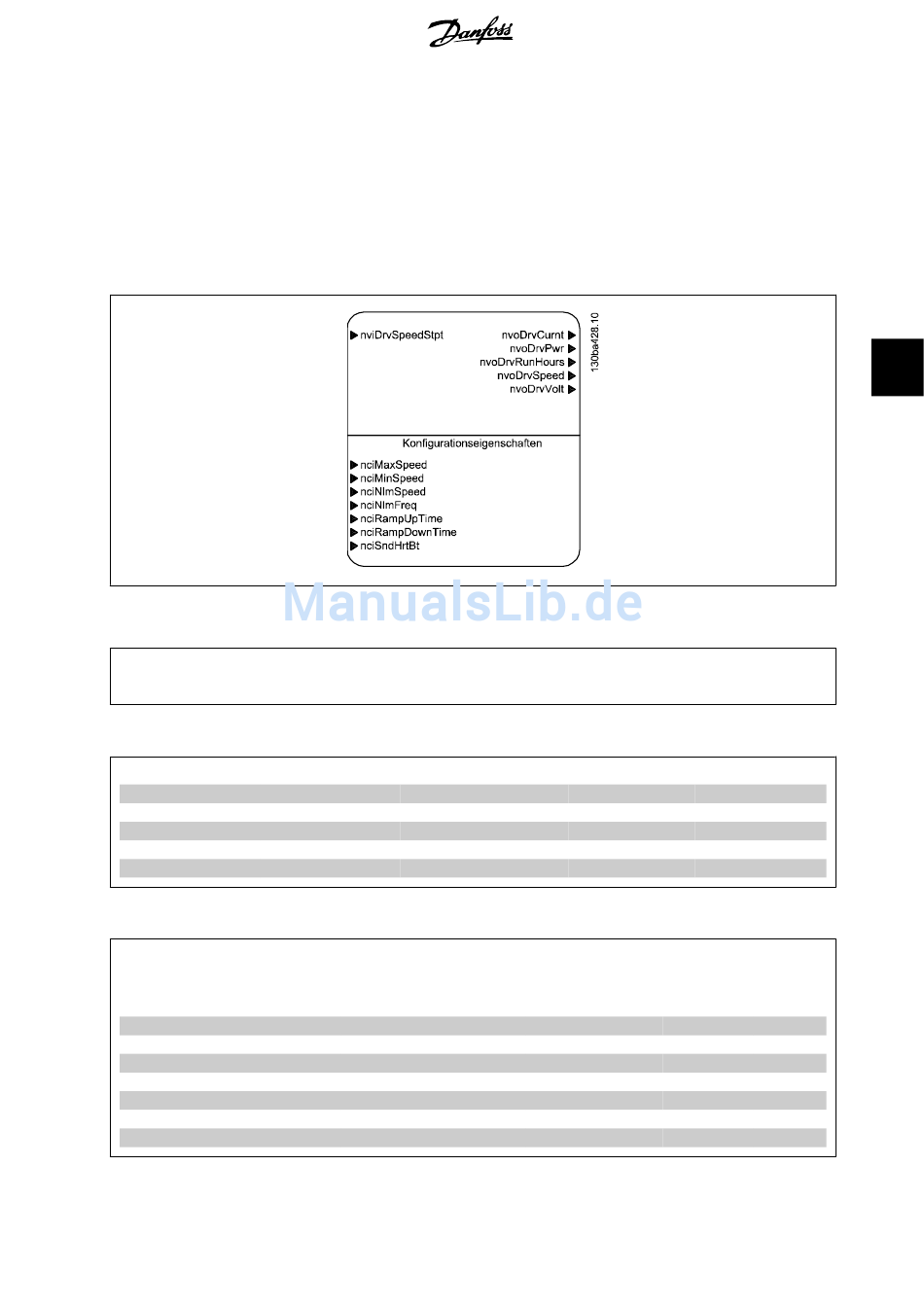

5.3. VSD 6010-Profil

5.3.1. Einleitung

Das Variable Speed Drive 6010-Profil ist ein für LonMark standardisiertes Funktionsprofil.
Es beschreibt die Regelung eines Frequenzumrichters.
Ein möglicher Anwendungsbereich ist ein Klimaanlagenregler, der Meldungen sendet, um die Regelung von Start/Stopp und Drehzahlsollwert des Fre-
quenzumrichters zu vereinfachen. Der Frequenzumrichter sendet Meldungen wie seine tatsächliche Drehzahl und den Ausgangsstrom an den Regler sowie
an die Bedienoberflächen und Energieverwaltungssysteme.

5.3.2. Eingangsvariablen

Variablenfunktion
Sollwert FU-Drehzahl

5.3.3. Ausgangsvariablen

Variablenfunktion
FU-Drehzahl
Ausgangsstrom
Ausgangsspannung
Ausgangsleistung
Betriebsstunden
5.3.4. Konfigurationseigenschaften (nci)
Variablenfunktion
Max.-Motordrehzahl [%]
Min. Motordrehzahl [%]
Motornenndrehzahl [UPM]
Motornennfrequenz [Hz]
Min. Rampenzeit Auf [s]
Min. Rampenzeit Ab [s]
Herzschlagzeit [s]
Variablenname
nviDrvSpeedStpt
Variablenname SNVT-Typ
nvoDrvSpeed SNVT_lev_percent
nvoDrvCurnt SNVT_amp
nvoDrvVolt SNVT_volt
nvoDrvPwr SNVT_power_kilo
nvoDrvRunHours SNVT_time_hour
Variablenname
nciMaxSpeed
nciMinSpeed
nciNmlSpeed
nciNmlFreq
nciRampUpTime
nciRampDownTime
nciSndHrtBt
MG.11.E1.03 - VLT® ist eine eingetragene Marke von Danfoss.
SNVT-Typ Profil
SNVT_switch VSD 6010
Profil
VSD 6010
VSD 6010
VSD 6010
VSD 6010
VSD 6010
SNVT-Typ
SNVT_lev_percent
SNVT_lev_percent
SNVT_rpm
SNVT_freq_hz
SNVT_time_sec
SNVT_time_sec
SNVT_time_sec
5. Systemkonfiguration
FC 100-Parameter
STW/Sollwert
FC 100-Parameter
16-05
16-14
16-12
16-10
15-01
FC 100-Pa-
Profil
rameter
VSD 6010 4-13
VSD 6010 4-11
VSD 6010 1-25
VSD 6010 1-23
VSD 6010 3-41
VSD 6010 3-42
VSD 6010 -
33
5
