VLT® FC 100 LonWorks
4. Installieren
4.1. Installieren

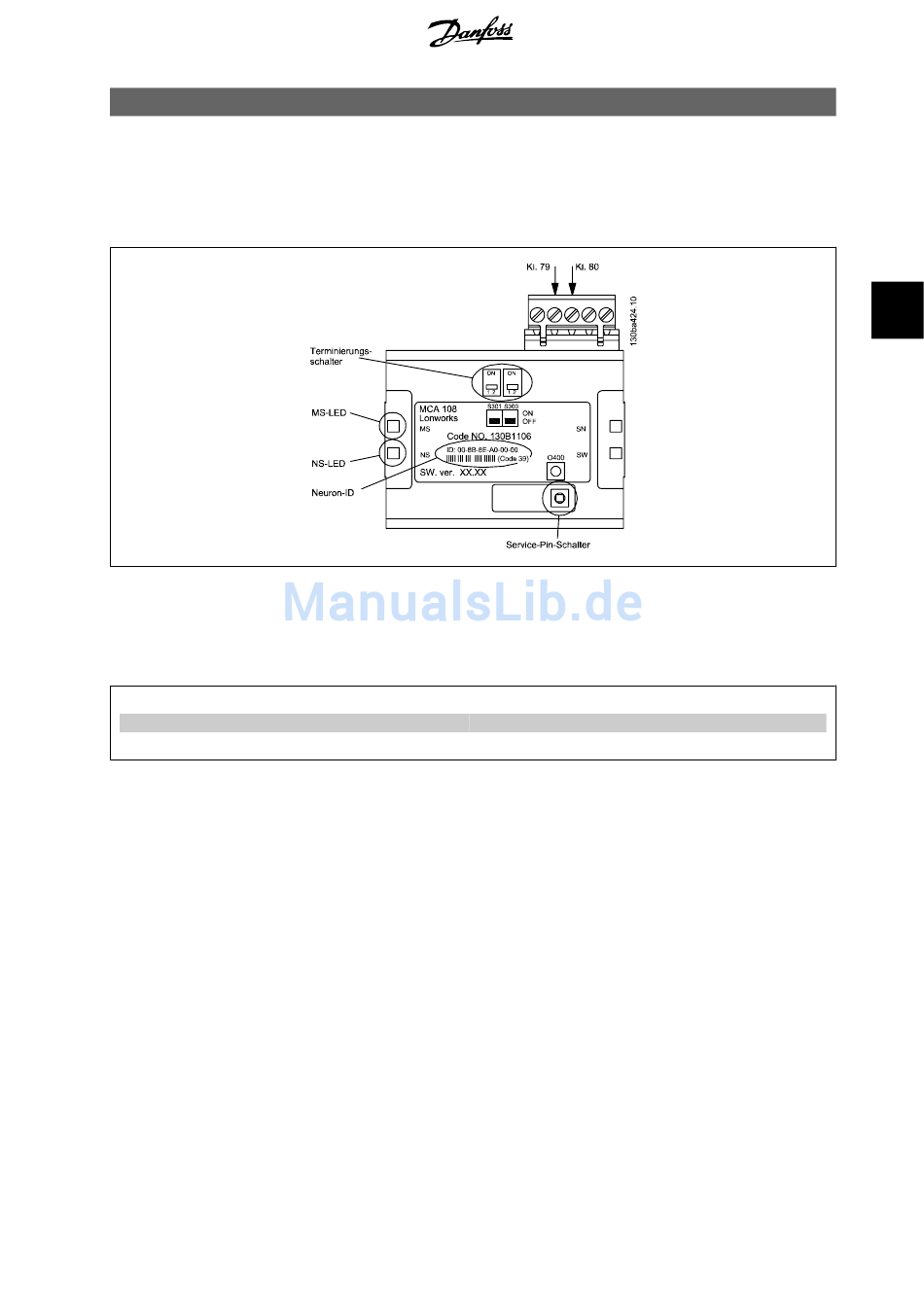

4.1.1. The LonWorks-Option
Die LonWorks-Option verfügt über zwei Abschlussschalter, S300 und S301, die bei der Verwendung der Bustopologie einen doppelten Abschluss ermög-
lichen.
Über den Schalter 0400 wird die Service-Pin-Funktion aktiviert.
Die LEDs:
LED
MS
NS
Die NEURON-ID ist als Text und als Barcode auf die Option gedruckt (Code 39).
4.1.2. Verkabelung
Das Free Topology Transceiver (FTT)-System dient zur Unterstützung der Verkabelung mit freier Topologie und ermöglicht Bus-, Stern- oder Loop-
Topologien bzw. jede beliebige Kombination dieser Topologien.
Die LonWorks-Option verfügt über einen FT-X1-Transceiver für eine bessere EMV-Leistung. Die Fähigkeit der flexiblen Verkabelung vereinfacht die Sys-
teminstallation und erleichtert das Hinzufügen von Knoten zur Erweiterung des Systems.
Die Abbildungen unten zeigen fünf verschiedene Netzwerk-Topologien.
Beschreibung
Service-LED (rot)
Status-LED (grün)
MG.11.E1.03 - VLT® ist eine eingetragene Marke von Danfoss.
