Abluftsystem mit Nachfilter
22 • Aufbau und Funktion
V 03/13
Pulverabsaugung

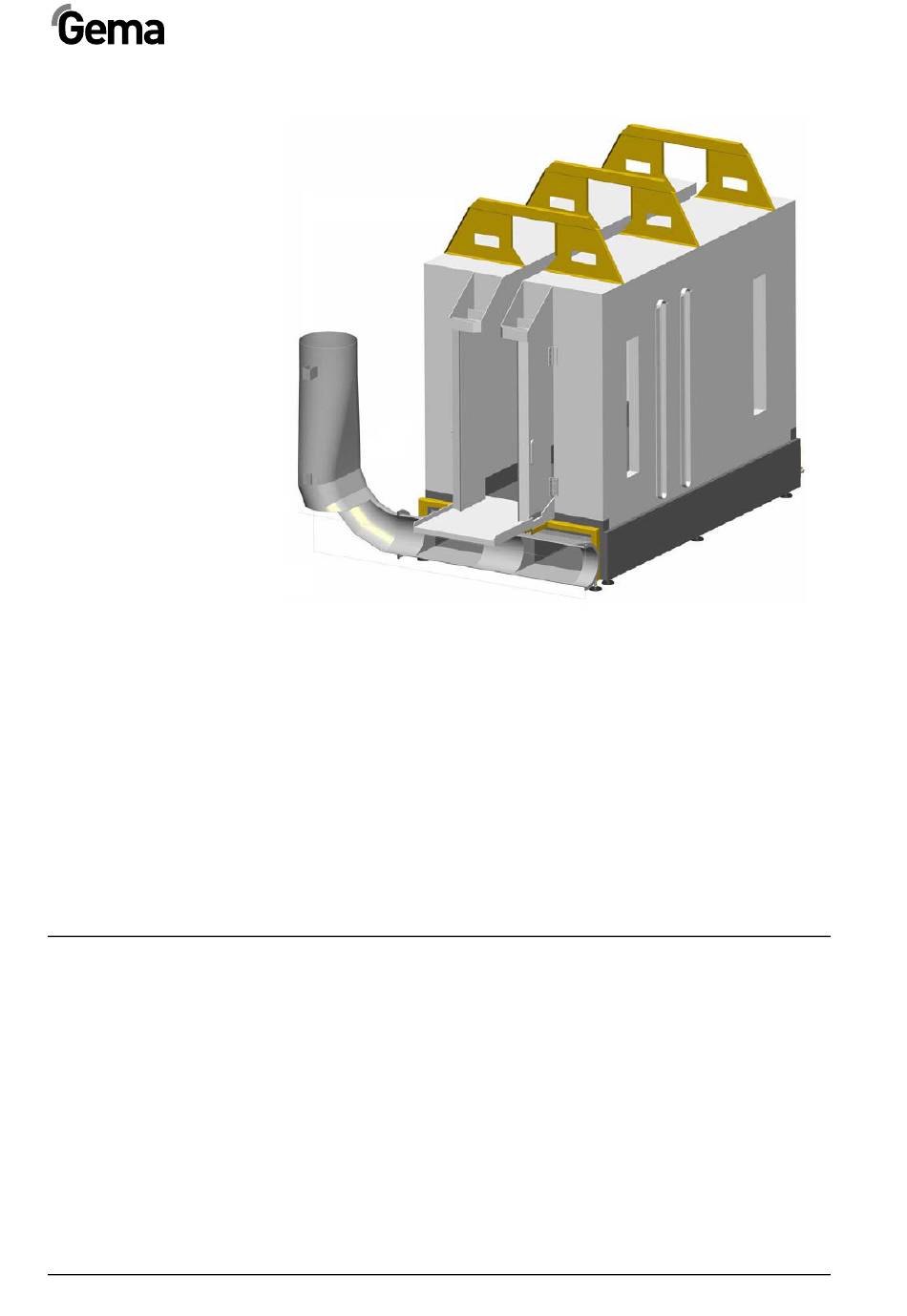

MagicCompact BA02 - Pulverabsaugung (Schnitt)
Die Pulverabsaugung erfolgt über 2 in Längsrichtung angeordnete Ab-
saugkanäle mit Klappen im Kabinenboden. Das Pulver, das von der Bo-
denabblasung zu den Absaugschlitzen geblasen wurde, wird jetzt
gleichmässig über die ganze Kabinenlänge eingesaugt.
Die Absaugkanäle werden am Kabinenende in einem Querkanal zusam-
mengefasst, welcher über einen Servicedeckel einsehbar ist. Die Rohre
sind selbstreinigend und können mit Druckluft ausgeblasen werden. Die
Druckregelung für die Pulverabsaugung befindet sich seitlich am Kabi-
nenunterbau.
Das gesammelte Pulver wird zum Zyklonabscheider weitergefördert.
Eventuelle Pulverablagerungen an den Kabinenwänden müssen von Zeit
zu Zeit manuell entfernt werden.
Ein leistungsfähiges Abluftsystem dient der Reinhaltung der Kabinenum-
gebung und verhindert explosive Pulver-Luft-Gemische. Die Abluft wird
durch den Ventilator im Nachfilter erzeugt.
Detaillierte Informationen über den Nachfilter finden Sie in der entspre-
chenden Betriebsanleitung.
MagicCompact BA02
