BADU Jet active Bedienungsanleitung Seite 5

Teil 3. - Elektrischer Anschluß
Elektrisches Netz 1~ 220 - 240 V, 50 Hz
Die elektrischen Anschlußarbeiten sind unter Berücksichtigung der Bestimmungen nach DIN VDE 0100 Teil 1 und
Teil 702/A1 von einem Elektrofachmann durchzuführen. Die Anlage ist gemäß Anschlußschema ans Elektronetz
anzuschließen.
Das Leerrohr muß min. 60-80 cm tief in die Erde eingebracht werden. Als Leerrohr ist ein Kunststoff-Panzerrohr zu
verwenden.
ACHTUNG! Das Motorgehäuse muß an den Potentialausgleich (Erdungsband) angeschlossen werden. Eine ent-
sprechende Klemme befindet sich am Motorgehäuse.

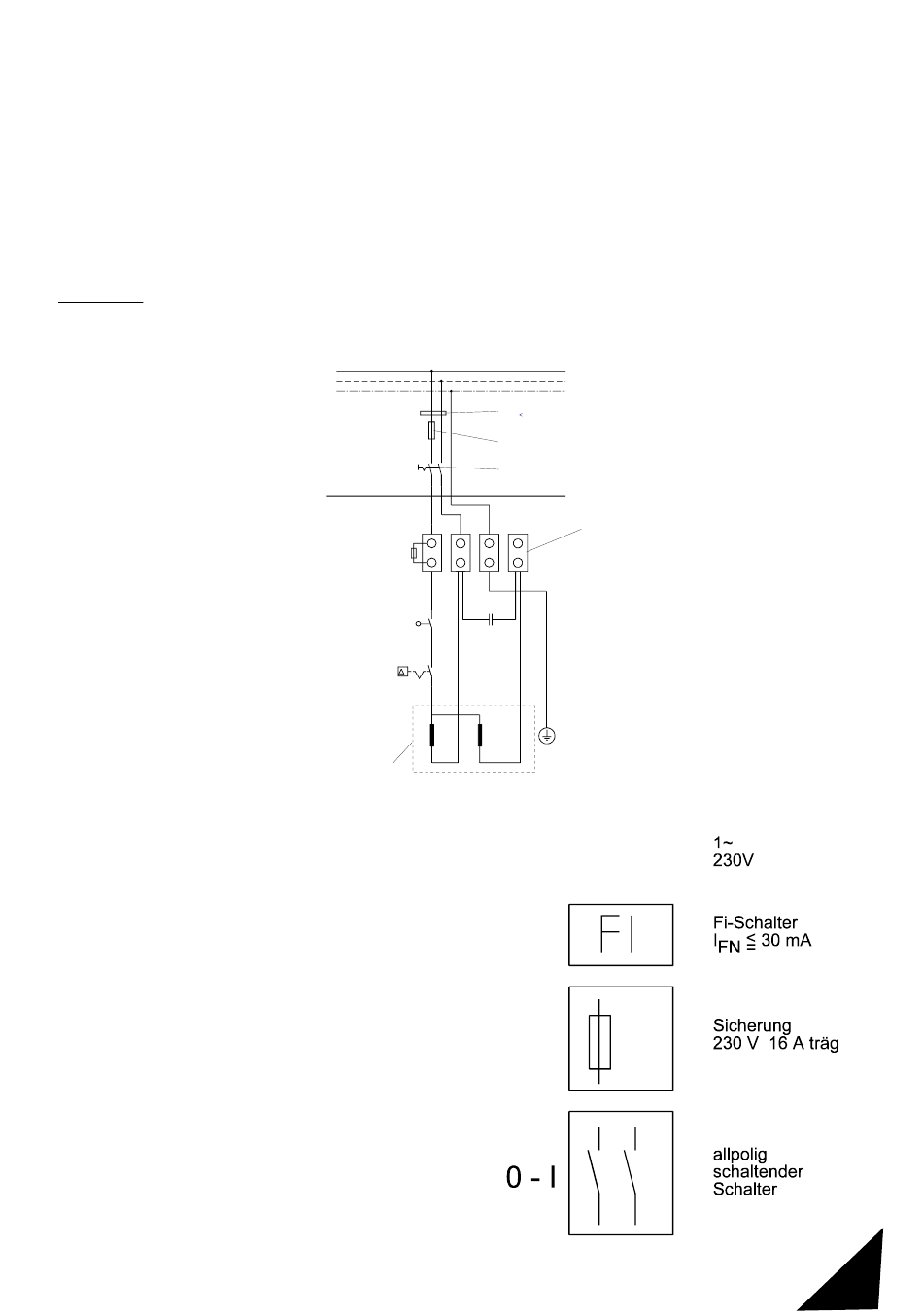

Teil 4. - Bauseitiger Anschluß
Diese Teile sind nicht im Lieferumfang inbegriffen und
müssen vor der Installation der Anlage, bauseitig
bereitgestellt werden.
< _
1. Fi Schalter, I 30 mA.
FN
2. Sicherung 16 A träg bei 230 V.
3. Allpolig schaltender Schalter mit
0- und 1- Kennzeichnung.
230 V / 1 / N / PE / 50Hz
L
N
PE
ACHTUNG!
Auf phasenrichtigen
L N
Anschluß achten
Sicherung
10A träg
13
Positios-
S1
14
schalter
Druckschalter S2 P
U1
U2
Wicklung
S1 Positionsschalter PS05S11
S2 Druckschalter TVA
Bild 5
BTA Badu Jet activ.p65 24.10.2002 TB-b
FI-Schalter
I 30mA
=
FN
Sicherung
16A träg bei 230V 50Hz
Allpolig
schaltender Schalter
Lüsterklemme
C
Z2
Z1
5
