Die Gegenstromschwimmanlagen sind für den Betrieb an Schwimmbecken konstruiert. Es muß auf die Angaben in
der Einbau-, Montage- und Betriebsanleitung geachtet werden, da besondere Anforderungen für Pumpen zur Ver-
wendung an Schwimmbecken bestehen.
Teil 1. - Montage

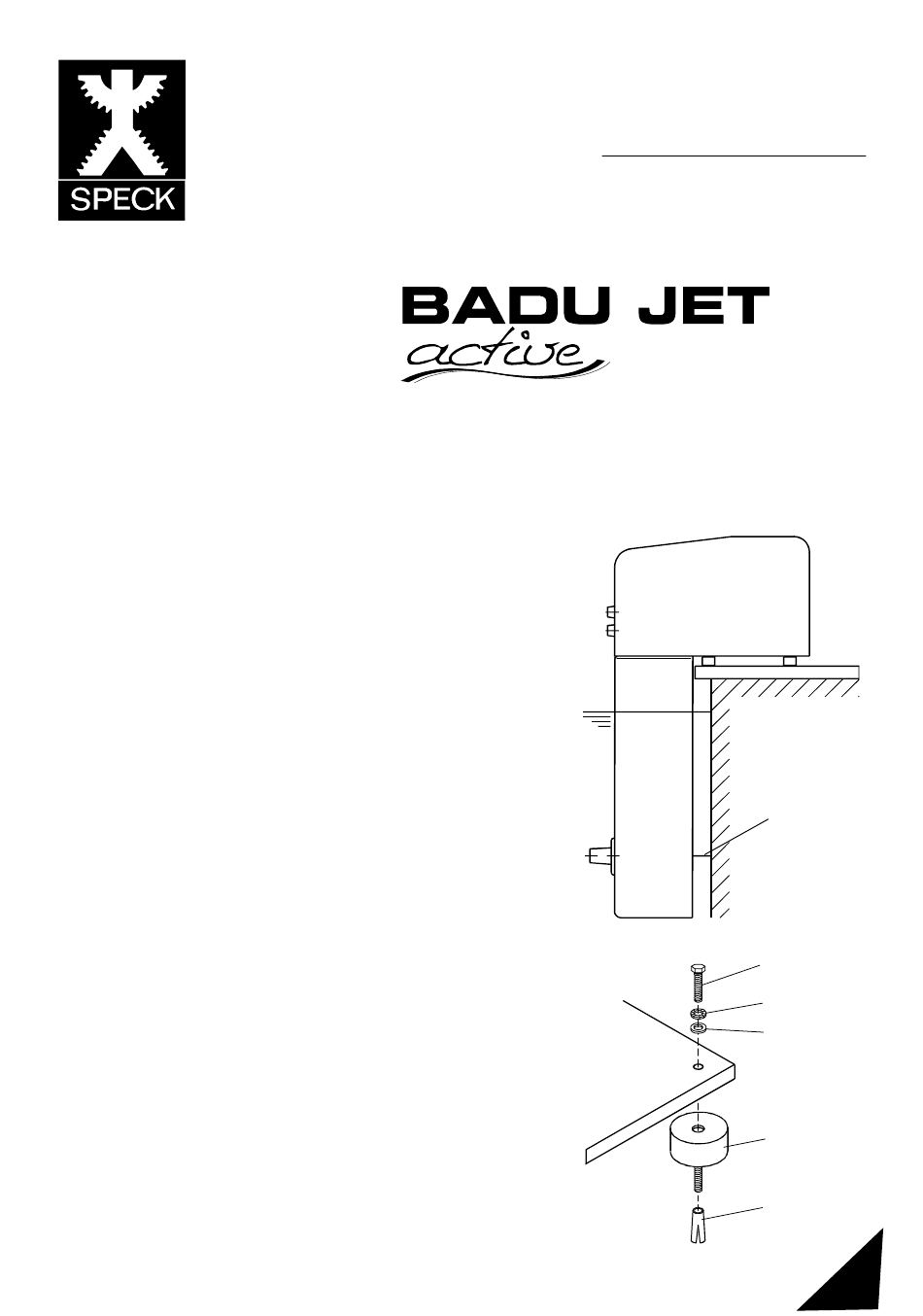

1. Aufstellungsort wählen und nach Bild 7 vorbereiten.
Wenn die Anlage für ein Aufstellbecken verwendet wird,
muß der Sicherheitsteleskopstützfuß verwendet werden
(siehe Seite 9).
2. Anlage anhand der Packliste auf Vollständigkeit überprüfen.
3. Anlage auf Beckenrand aufsetzen und Befestigungslöcher
markieren.
4. Anlage abheben und an markierten Stellen Ø 10 mm bohren.
5. Messingspreitzdübel (1) einsetzen und Schwingmetall-
puffer (2) aufschrauben (siehe Bild 1). Es ist darauf zu
achten, daß die Dübel mit den Puffern fest im Unter-
grund verankert sind, damit die Anlage später einen
festen Sitz hat.
6. Anlage auf die Schwingmetallpuffer aufsetzen und durch
Sechskantschrauben (4) mit Zahnscheiben (3) und Beilag-
scheibe (5) befestigen (siehe Bild 1).
7. Durch den Distanzausgleich (10) (siehe Bild 1) wird der
Abstand zwischen Gehäuse und Beckenrand ausgeglichen.
Dies gibt der Anlage eine zusätzliche Stabilität.
8. Gewebeschlauch (6) Ø 14 mm, für Luftperlbad, auf die
Tülle der Luftregulierung aufstecken und mit Klemme (7)
befestigen (siehe Bild 2). Der Anschluß befindet sich in der
Abdeckhaube.
9. Kunststoffschlauch (8) Ø 9 mm vom Pneumatiktaster auf
die Tülle des Druckwandlers am Schaltkasten aufstecken.
Einbau-, Montage- und Betriebsanleitung
Gegenstromschwimm-Anlagen für
BTA Badu Jet activ.p65 24.10.2002 TB-b
eingebaute Becken
10
4
3
5
2
1
3
