EXPLORER-WAAGEN
2.2.5

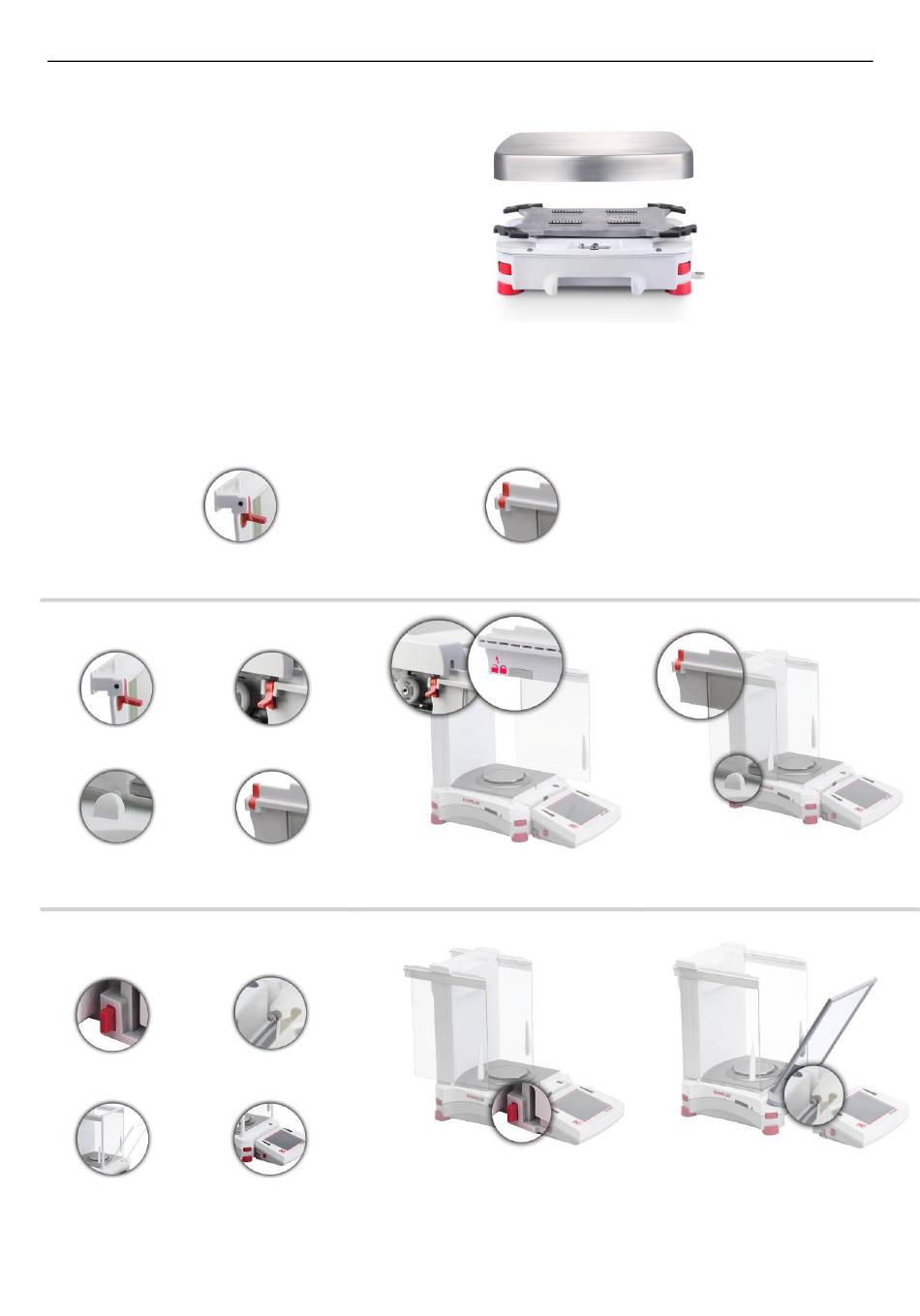

Wägeplattform bei Modellen EX12001, EX24001 und EX35001 installieren
1.
Die Plattform auf der
Wä gebrü cke positionieren..
1
Anmerkungen:
Beinhaltet Automatische Windschutz Tü r Modell
2
Beinhaltet Excal Modell
2.2.6
Glasteil und Tü ren des Zugluftschutzes bei Modellen mit Zugluftschutz installieren
1. Die vier (4) Glasteile des Zugluftschutzes vorsichtig aus der Verpackung herausnehmen.
Hinweis: Vor dem Installieren der seitlichen Tü ren muss sichergestellt werden, dass die
Verriegelungslaschen in die richtige Position gebracht wurden (siehe Abbildungen).
ENTRIEGELN:
2. Die nachstehenden Schritte befolgen, um die Seiten-, Vorder- und oberen Tü ren des Zugluftschutzes
zu installieren.
Installation der seitlichen Tü r
1. Entriegeln
3. Freigeben
Glastü r zum Hineinschieben positionieren. Verriegelungslasche (oben) ö ffnen; in die obere Rille einsetzen und in die
untere Rille schieben. Verriegelungslasche schließen.
Installation der Vorderplatte
1. Terminal
2. Ausrichten
lö sen
3. Nach hinten
4. Terminal wieder
drü cken
Auf Knopf drü cken, um das Terminal von der Wä gebrü cke zu trennen. Die Hakenenden der Platte in die Wä gebrü cke
einsetzen. Die Platte in die senkrechte Position schwenken.
VERRIEGELN:
2. Ausrichten
4. Verriegeln
verbinden
DE-9
