DE-8
2.2
Komponenten installieren
Beziehen Sie sich bei der Identifikation und dem Zusammenbau Ihrer Explorer-Waage mit deren Komponenten auf
die Abbildung und Anweisungen weiter unten. Bevor die Waage verwendet werden kann, mü ssen alle
Komponenten zusammengebaut werden.
2.2.1
Einrichtung des Terminals
Bei Auslieferung der Explorer-Waage ist das Terminal bereits an der Wä gebrü cke befestigt (angedockt). Es ist
keine weitere Einrichtung erforderlich. Bei den Modellen mit Zugluftschutz muss das Terminal jedoch kurz
abmontiert werden, damit die Teile des Zugluftschutzes zusammengebaut werden kö nnen. Beziehen Sie sich bei
der Identifikation und dem Zusammenbau Ihrer Explorer-Waage auf die Abbildung und Anweisungen weiter unten.
Hinweis: Das Terminal ist bei allen Explorer-Waagenmodellen identisch.
2.2.2

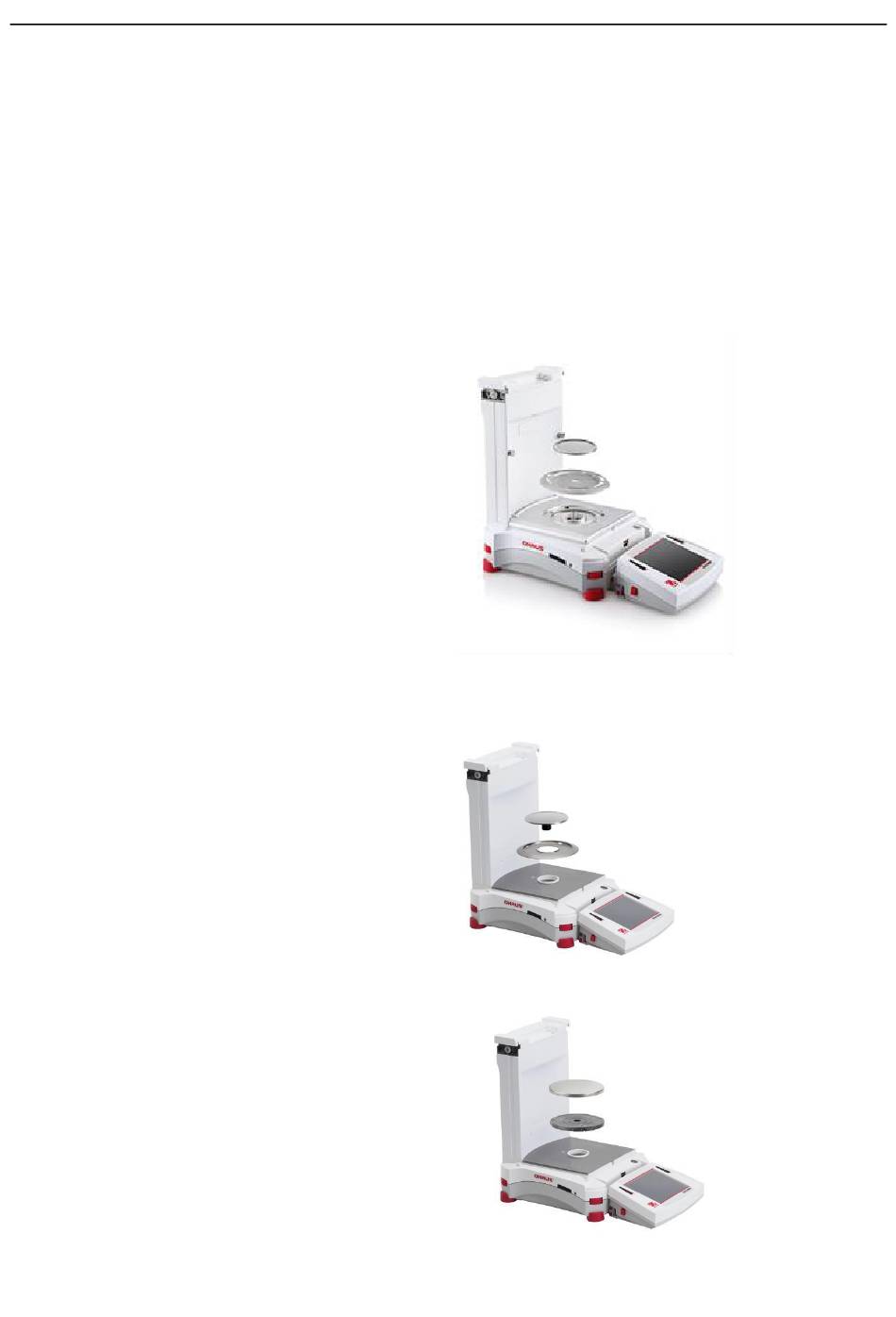

Installation des Windrings und der Waageschale bei Halbmikromodellen
Hinweis: Die Anweisungen fü r den Zusammenbau gelten auch fü r Modelle mit dem Suffix M oder N.
1. Den Windring in Position
2. Die Plattformbaugruppe auf den
2.2.3
Windring und Wä geplattform bei Modellen EX1241
Hinweis: Die Anweisungen fü r den Zusammenbau gelten auch fü r Modelle mit dem Suffix M oder N.
3. Den Windring in Position
4. Die Plattformbaugruppe auf den
2.2.4
Unterplattform und Wä geschale bei Modellen EX2232, EX4232, EX623 und EX1103 installieren
1. Die Unterplattform in Position
2. Die Plattform auf der
bringen.
Montagekegel in der Mitte der
Waage aufsetzen.
bringen.
Montagekegel in der Mitte der
Waage aufsetzen.
bringen.
Unterplattform positionieren.
1
1
1
, EX224
und EX324
EXPLORER-WAAGEN
installieren
