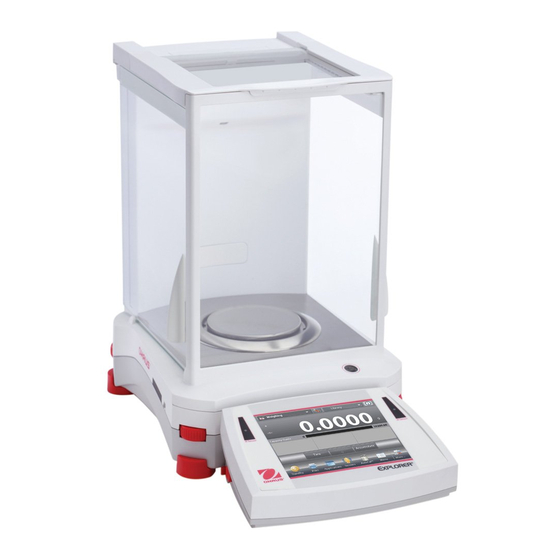

OHAUS Explorer EX124 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. OHAUS Anleitungen
  4. Waagen
  5. Explorer EX124
  6. Bedienungsanleitung

OHAUS Explorer EX124 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Explorer EX124:
Inhaltsverzeichnis

Werbung

Quicklinks

®
Explorer
-Waagen
Bedienungsanleitung

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für OHAUS Explorer EX124

Inhaltszusammenfassung für OHAUS Explorer EX124

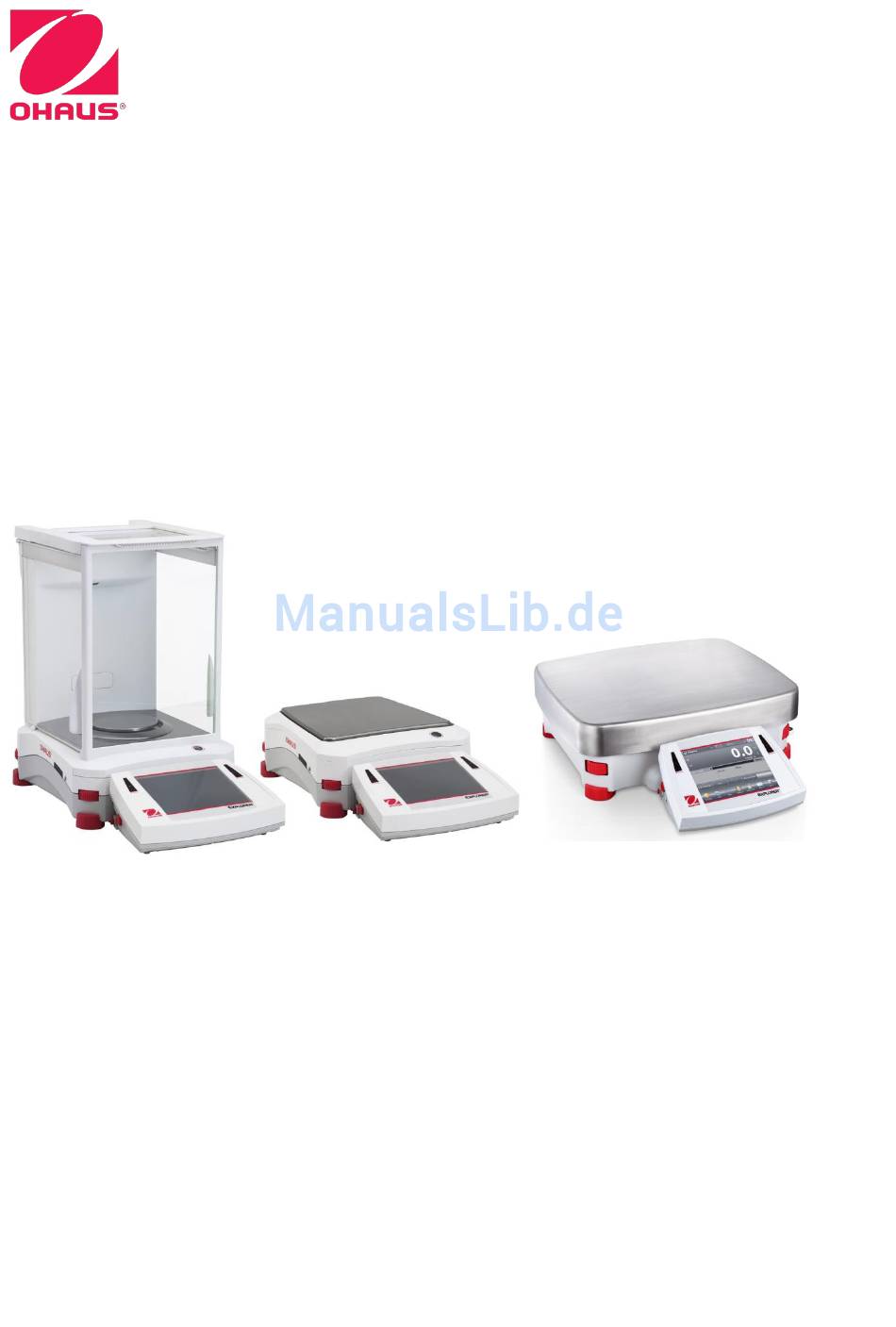

  • Seite 1 ® Explorer -Waagen Bedienungsanleitung...

  • Seite 3: Inhaltsverzeichnis

    EXPLORER-WAAGEN DE-1 INHALTSVERZEICHNIS 1. EINLEITUNG ..........................5 Beschreibung ............................... 5 Leistungsmerkmale ............................5 Sicherheitsvorkehrungen ..........................5 2. INSTALLATION ........................6 Auspacken ..............................6 Komponenten installieren ......................... 6 2.2.1 Einrichtung des Terminals ........................7 2.2.2 Windring und Wägeplattform bei Modellen EX1241 , EX224 und EX324 installieren ......
  • Seite 4 DE-2 EXPLORER-WAAGEN Prozentwägen ............................33 4.3.1 Einstellungen bearbeiten ........................33 4.3.2 Anwendungs-Setup ..........................36 Kontrollwägen............................. 37 4.4.1 Standardkontrollwägen (Standardeinstellung) ..................37 4.4.2 Einstellungen bearbeiten ........................37 4.4.3 Anwendungs-Setup ..........................38 Kontrollwägen – Nennwert/Gewichtsmodus ..................39 4.4.4 Kontrollwägen – Nennwert/Prozent Toleranzmodus ................40 4.4.5 4.4.6 Display-Einstellungen ..........................
  • Seite 5 EXPLORER-WAAGEN DE-3 5. MENÜEINSTELLUNGEN ..................... 91 Menünavigation ............................91 5.1.1 Einstellungen ändern..........................91 Hauptmenü ..............................92 Kalibrierung ..............................92 5.3.1 Kalibrierungs-Untermenü ........................92 5.3.2 Interne Kalibrierung (AutoCal™) ......................92 5.3.3 Automatische Kalibrierung ........................92 5.3.4 AutoCal™-Anpassung ..........................93 5.3.5 Messspannenkalibrierung ........................93 5.3.6 Benutzerkalibrierung ..........................
  • Seite 6 DE-4 EXPLORER-WAAGEN 5.13 Auf Werkseinstellungen zurücksetzen ..................... 110 5.13.1 Untermenü Auf Werkseinstellungen zurücksetzen ................110 5.13.2 Kalibrierung zurücksetzen ........................110 5.13.3 Benutzereinstellungen zurücksetzen ....................110 5.13.4 Waagen-Setup zurücksetzen ....................... 110 5.13.5 Anwendungsmodi zurücksetzen ......................110 5.13.6 Wä geeinheiten zurücksetzen ....................... 110 5.13.7 GLP- und GMP-Daten zurücksetzen ....................

  • Seite 7: Einleitung

    EINLEITUNG Beschreibung Die Explorer-Waage ist ein Präzisionswägeinstrument, das bei ordnungsgemäßer Pflege jahrelang gute Dienste leistet. Die Ohaus Explorer-Waagen sind mit Kapazitäten von 120 g bis 35.000 g erhältlich. Leistungsmerkmale Modulares Design: Ohaus Explorer-Waagen bestehen aus zwei miteinander verbundenen Modulen: einem Terminal und einer Wägebrücke.

  • Seite 8: Installation

    DE-6 EXPLORER-WAAGEN INSTALLATION Auspacken Die Explorer-Waage und alle dazugehörigen Komponenten vorsichtig aus dem Karton herausnehmen. Welche Komponenten mitgeliefert werden, hängt von dem jeweiligen Waagenmodell ab (siehe nachstehende Tabelle). Das Verpackungsmaterial aufbewahren, um eine sichere Lagerung und einen sicheren Transport zu gewährleisten. EX2202 EX223 EX4202...

  • Seite 9: Komponenten Installieren

    EXPLORER-WAAGEN DE-7 Komponenten installieren Beziehen Sie sich bei der Identifikation und dem Zusammenbau Ihrer Explorer-Waage mit deren Komponenten auf die Abbildung und Anweisungen weiter unten. Bevor die Waage verwendet werden kann, müssen alle Komponenten zusammengebaut werden. 2.2.1 Einrichtung des Terminals Bei Auslieferung der Explorer-Waage ist das Terminal bereits an der Wägebrücke befestigt (angedockt).

  • Seite 10: Glasteil Und Türen Des Zugluftschutzes Bei Modellen Mit Zugluftschutz Installieren

    DE-8 EXPLORER-WAAGEN 2.2.5 Glasteil und Türen des Zugluftschutzes bei Modellen mit Zugluftschutz installieren 1. Die vier (4) Glasteile des Zugluftschutzes vorsichtig aus der Verpackung herausnehmen. Hinweis: Vor dem Installieren der seitlichen Türen muss sichergestellt werden, dass die Verriegelungslaschen in die richtige Position gebracht wurden (siehe Abbildungen). ENTRIEGELN: VERRIEGELN: 2.

  • Seite 11: Standort Auswählen

    EXPLORER-WAAGEN DE-9 Wägeschale u. Windschutz installieren – Modelle ohne Zugluftschutz 2.2.6 Hinweis: Die Anweisungen für den Zusammenbau gelten auch für Modelle mit dem Suffix M oder N. 1. Die vier Stützkappen wie abgebildet auf die Waage platzieren. 2. Die Wägeschale auf die Stützkappen auflegen. 3.

  • Seite 12: Stromversorgung Anschließen

    DE-10 EXPLORER-WAAGEN Stromversorgung anschließen 2.5.1 Modelle mit Netzadapter Bei Modellen mit einem Netzteil geliefert, verbinden Sie den DC-Ausgang, um den Anschluss auf der Rückseite des Sockels. Dann verbinden Sie das Netzkabel mit einer geeigneten Steckdose. Hinweis: EX12001, EX24001 und EX35001 keine Netzdapter Vorsicht: Zur Verwendung mit einer gemäß...

  • Seite 13: Betrachtungswinkel Des Terminals Einstellen

    EXPLORER-WAAGEN DE-11 Betrachtungswinkel des Terminals einstellen Um den Betrachtungswinkel des Terminal-Displays einzustellen, auf die Terminaleinstelltasten auf beiden Seiten des Terminals drücken. Remote-Betrieb des Terminals Das Terminal kommuniziert über das Terminalkabel mit der Wägebrücke. Dieses Kabel muss in das Terminal eingesteckt werden, damit die Werte richtig auf der Explorer-Waage angezeigt werden können. Nach Wunsch kann die Waage entweder mit verbundenem Terminal (wie bei Lieferung) oder im Remote-Betrieb (bei einer Entfernung von bis zu 1 Meter) bedient werden.

  • Seite 14: Terminalmontage

    DE-12 EXPLORER-WAAGEN 2.8.2 Terminalmontage Nach Wunsch kann das Terminal mit Befestigungsmitteln (nicht im Lieferumfang enthalten), die für die Art der Montagefläche geeignet sind, an einer Wand oder einem Tisch befestigt werden. Die Terminalhalterung eignet sich für 4-mm-Schrauben (Nr. 8). Die in Abbildung 2-1 dargestellten Montagelöcher lokalisieren. 56,5 mm 48,5 mm 2,2 in.

  • Seite 15: Betrieb

    EXPLORER-WAAGEN DE-13 BETRIEB Überblick über Display, Ausgangsbildschirm Dieses Gerät verwendet ein berührungsempfindliches Display. Zur Steuerung der Gerätefunktionen Bereiche und Schaltflächen berühren. BEDIENELEMENTE Für den Zugriff das Anwendungs-Setup-Menü berü hren Zum Ändern der Für den Zugriff auf verfü gbare Anwendungen berü hren Bibliotheken berü...

  • Seite 16: Überblick Über Teile Und Leistungsmerkmale - Modelle Mit Zugluftschutz

    DE-14 EXPLORER-WAAGEN Überblick über Teile und Leistungsmerkmale – Modelle mit Zugluftschutz Halteklammern für Terminalkabel Datenetikett Zugriff für Sperrschalter Unterflurwägen Beleuchtete Nivellierungsanzeige Fuß, nicht (verdeckt) verstellbar Berührungslose Sensoren Draufsicht Unteransicht Zugluftschutzlampe Berührungslose Sensoren mit Anzeigelampen Stromanschluss Nivellierungs- daumenrä der Typenetikett (Anderen Seite) Rückansicht (nur bei M-, N-Modellen) Seitenansicht...

  • Seite 17: Überblick Über Teile Und Leistungsmerkmale - Modelle Ohne Zugluftschutz

    EXPLORER-WAAGEN DE-15 3.4 Überblick über Teile und Leistungsmerkmale – Modelle ohne Zugluftschutz Halteklammern für Datenetikett Terminalkabel Zugriff für Sperrschalter Unterflurwägen Beleuchtete Nivellierungs Fuß, nicht anzeige verstellbar Berührungslose Sensoren Berührungslose Draufsicht Unteransicht Sensoren mit Anzeigelampen Nivellierungsdaumenräder Stromanschluss Typenetikett (Anderen Seite) Rückansicht (nur bei M-, N-Modellen) Seitenansicht Abbildung 3-2.
  • Seite 18 DE-16 EXPLORER-WAAGEN Überblick über Teile und Leistungsmerkmale – EX12001, EX24001 and EX35001 Halteklammern für Terminalkabel Batteriefachdeckel Nivellierun Berührungslose Fuß, nicht gsanzeige Sensoren verstellbar Draufsicht Unteransicht Nivellierungs- Netzanschluss Netztaste daumenrä der Rückansicht Seitenansicht Abbildung 3-3. Explorer-Wägebrücke...

  • Seite 19: Überblick Über Teile Und Leistungsmerkmale - Terminal

    EXPLORER-WAAGEN DE-17 Überblick über Teile und Leistungsmerkmale – Terminal Terminalhalterung Terminal- Haken (zum Befestigen an entriegelungs- der Wä gebrü cke) tasten Kapazitätsaufkleber (nur zugelassene Modelle) Winkel- einstell- tasten Berührungslose Sensoren mit Anzeigelampen Fuß Draufsicht Seitenansicht USB- Geräteanschluss Options-port Terminalkabel Terminal- RS232- (von Wä...

  • Seite 20: Funktionen Und Zugehörige Symbole

    DE-18 EXPLORER-WAAGEN Funktionen und zugehörige Symbole Anfänglich stehen sieben Symbole zur Verfügung, um die Waage zu bedienen und das Menü aufzurufen. Diese Symbole können vom Benutzer spezifisch angepasst werden. Die Setup-Informationen finden Sie unter Benutzereinstellungen. 3.7.1 Standby Standby berühren, um das Display herunterzufahren. Hinweis: Nach der anfänglichen Inbetriebnahme (Abschnitt 2) benötigt die Waage im Standby-Modus keine Aufwärmzeit und ist sofort für Wägungen einsatzbereit, indem das Inbetriebnahmesymbol berührt wird.

  • Seite 21: Wägeeinheiten

    EXPLORER-WAAGEN DE-19 3.7.11 Wägeeinheiten Die Waage kann so konfiguriert werden, dass in einer Reihe von Maßeinheiten, einschließlich drei (3) benutzerdefinierten Einheiten, gewogen werden kann. Einheiten berühren, um eine Auswahl aus der angezeigten Liste zu treffen. (Nach unten navigieren, um alle Optionen zu sehen.) Hinweis: Die aktive Wägeeinheit kann auch durch Berühren des Einheitsbereichs auf der Hauptanzeigezeile aufgerufen werden.

  • Seite 22: Anwendungen

    DE-20 EXPLORER-WAAGEN ANWENDUNGEN Die Waage kann für den Betrieb in verschiedenen Anwendungsmodi konfiguriert werden. Zur Auswahl Anwendungen berühren – oder die oberste Schaltfläche im Anwendungsbereich berühren: Hinweis: Wenn ein Anwendungsmodus nicht in der Liste der verfügbaren Anwendungen erscheint, muss er im Benutzermenü...

  • Seite 23: Wägen

    EXPLORER-WAAGEN DE-21 Wägen Hinweis: Vor der Verwendung einer Anwendung muss sichergestellt werden, dass die Waage nivelliert und kalibriert wurde. Mit dieser Anwendung kann das Gewicht von Artikeln in der ausgewählten Maßeinheit bestimmt werden. Hinweis: Bei der Auslieferung der Explorer-Waage sind alle Einheiten aktiviert. Wägen 1.

  • Seite 24: Anwendungs-Setup

    DE-22 EXPLORER-WAAGEN 4.1.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzereinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um Anwendungs-Setup aufzurufen Das Anwendungs-Setup-Menü wird jetzt eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren. Nachstehend sind die Einstellungen der Anwendung „Wägen“...

  • Seite 25: Auf Usb Speichern

    EXPLORER-WAAGEN DE-23 4.1.3 Auf USB speichern Stecken Sie das USB-Flash-Laufwerk in den USB-Steckplatz, der sich auf der Vorderseite des Waagen-Display befindet. Als nächstes drücken Sie die Taste Speichern auf USB, um die Daten auf dem USB-Flash-Laufwerk zu speichern. Sobald sie gespeichert sind, wechselt die Taste kurzzeitig auf orange. Anmerkungen: Das erste Mal, wenn ein USB-Flash-Laufwerk an die Waage angeschlossen ist, kann es eine kurze Verzögerung geben, bevor die Schaltfläche Speichern auf USB funktioniert.
  • Seite 26 DE-24 EXPLORER-WAAGEN Anwendung – Modus Automatisch Der automatische Statistikmodus ist dem manuellen Modus ähnlich mit der Ausnahme, dass die Schaltfläche Akkumulieren nicht angezeigt wird. Das Gewicht jeder Probe wird automatisch erfasst. Die aktuelle Probe muss entfernt werden, bevor die nächste Probe erfasst wird. Um die Probe dem Datensatz hinzuzufügen, das Objekt auf die Schale legen und auf Akkumulieren drücken.

  • Seite 27: Stückzählung

    EXPLORER-WAAGEN DE-25 Stückzählung Mit dieser Anwendung können Proben, die ein einheitliches Gewicht aufweisen, gezählt werden. Es können drei verschiedene Modi gewählt werden: Standardzählen, Kontrollzählen oder Füllzählen. 4.2.1 Standard-Stückzählung (Standardeinstellung) Im oberen, linken Teil des Ausgangsbildschirms Zählen wählen. Das standardmäßige (oder letzte) durchschnittliche Stückgewicht (APW) wird angezeigt. Objekte auf die Schale legen, um die Stückzahl anzuzeigen.
  • Seite 28 DE-26 EXPLORER-WAAGEN Ein bekanntes durchschnittliches Stückgewicht (APW) festlegen Um den APW-Wert direkt anzupassen, die Schaltfläche APW berühren Ein numerisches Eingabefenster wird eingeblendet.  Das gewünschte APW-Gewicht eingeben und dann auf drücken. Die Anzeige kehrt zum vorherigen Bildschirm zurück, wobei der neue APW-Wert hervorgehoben wird. Um zum Ausgangsbildschirm „Zählen“...
  • Seite 29 EXPLORER-WAAGEN DE-27 4.2.1.2 Probenumfang Der Probenumfang kann 1 bis 10 000 Stück sein. Der Standardprobenumfang ist 10. Nachdem ein Probenumfang geändert wurde, ruft die Waage sofort den Bildschirm Neuberechnen APW auf und ist zum Festlegen eines APW- Wertes bereit. Der aktuelle Probenumfang wird auf dem Bildschirm Einstellungen angezeigt.

  • Seite 30: Anwendungs-Setup

    DE-28 EXPLORER-WAAGEN 4.2.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um Anwendungs-Setup aufzurufen. Das Anwendungs-Setup-Menü wird eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren. Nachstehend sind die Einstellungen der Anwendung „Zählen“...

  • Seite 31: Stückzählung - Prüfen

    EXPLORER-WAAGEN DE-29 Stückzählung – Prüfen 4.2.3 Mit dieser Funktion kann eine festgelegte Stückmenge als Kriterium für ähnliche Artikel verwendet werden, die schnell anhand einer Probe geprüft werden können. Die Setup- Schaltfläche (Schraubschlüssel) berühren, um das Menü für das Zählen-Setup aufzurufen. Den Zählmodus auf Kontrollzählen ändern.

  • Seite 32: Stückzählung - Füllen

    DE-30 EXPLORER-WAAGEN Stückzählung – Füllen 4.2.3 Bei dieser Funktion kann eine feste Stückzahl als Bezug festgelegt werden. Wenn dann Objekte hinzugefügt werden, erscheint der entsprechende Prozentsatz der Bezugsmenge. Eine Statusanzeige gibt den Prozentsatz an. Im oberen, linken Teil des Ausgangsbildschirms Stückzählung wählen. (Die Option wird eingeblendet, falls Sie im Menü...

  • Seite 33: Statistik Für Die Stückzählung

    EXPLORER-WAAGEN DE-31 Eine neuer Bildschirm mit folgender Meldung wird eingeblendet: Platzieren Sie das Bezugsgewicht auf die Schale. Zum Fortfahren auf „Akzeptieren“ drücken. Dadurch wird ein neues Bezugsgewicht mit einer Probe festgelegt. Sie können auch Werte in den Bildschirmen für APW, Proben und Zielwert eingeben (siehe unten). 4.2.4 Statistik für die Stückzählung Die Funktion „Statistik“...

  • Seite 34: Statistik - Automatisch

    DE-32 EXPLORER-WAAGEN Angezeigte Werte akkumulieren u. Daten anzeigen – Manuell Nachdem Statistik aktiviert wird, erscheinen zwei Schaltflächen auf dem Anwendungsbildschirm; Statistik und Akkumulieren. Um die Probe dem Datensatz hinzuzufügen, das Objekt auf die Schale legen und auf Akkumulieren drücken. Bei Stabilität leuchtet die Schaltfläche „Statistik“ kurz auf und zeigt an, dass das Objekt dem Satz hinzugefügt wurde, und die Datensatzmenge wird um eins hochgezählt.

  • Seite 35: Prozentwägen

    EXPLORER-WAAGEN DE-33 Prozentwägen Der Prozentwägungsmodus wird verwendet, um das Gewicht einer Probe als Prozentsatz eines vordefinierten Bezugsgewichts zu messen. Das Standard- (oder letzte) Bezugsgewicht wird angezeigt. Einen Artikel auf die Schale legen. Die Differenz zwischen der Probe und dem Bezugsgewicht wird als Gewicht und als Prozentsatz angezeigt.
  • Seite 36 DE-34 EXPLORER-WAAGEN Bezugsgewicht festlegen Zum Bestimmen des Bezugsgewichtswertes gibt es zwei Methoden: 1. Direkt: Wenn das tatsächliche Bezugsgewicht bekannt ist, kann es direkt eingegeben werden; 2. Abgeleitet: Das Gewicht der Probe kann zum Festlegen des Bezugsgewichts verwendet werden. Ein bekanntes Bezugsgewicht festlegen Der aktuelle Bezugsgewicht- swert wird am...
  • Seite 37 EXPLORER-WAAGEN DE-35 Bezugsgewichtsanpassung (Bezug anpassen) Die Bezugsgewichtsanpassung kann auf 1 bis 1000 Prozent eingestellt werden. Beispiele: 100% bedeutet, dass die Probe als Vergleich zu 100% des Bezugsgewichts angezeigt wird. 25% bedeutet, dass die Probe als Vergleich zu 400% des Bezugsgewichts angezeigt wird. Der Bildschirm Einstellungen bearbeiten zeigt den aktuellen Bezugsanpassungswert an.

  • Seite 38: Anwendungs-Setup

    DE-36 EXPLORER-WAAGEN 4.3.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Vom Ausgangsbildschirm aus auf Setup (Schraubschlüssel) drücken. Das Setup-Menü wird eingeblendet. Das Element wählen, das angezeigt oder geändert werden soll. Um zum Ausgangsbildschir m „Anwendung“ zurückzukehren, auf Fertig drücken. Anwendungs-Setup für Prozentwägen (Standardeinstellungen in Fettdruck) Element Verfügbare Einstellungen...

  • Seite 39: Kontrollwägen

    EXPLORER-WAAGEN DE-37 Kontrollwägen Mit der Kontrollwägung kann das Gewicht einer Probe mit Zielgrenzwerten verglichen werden. Es können drei verschiedene Modi gewählt werden: Über und Unter, Nennwert Gewichtstoleranz oder Nennwert Prozent Toleranz. 4.4.1 Standardkontrollwägen (Standardeinstellung) Im oberen, linken Teil des Ausgangsbildschirms Kontrollwägen wählen. Die standardmäßigen (oder letzten) Kontrollwägungsgrenzwerte werden angezeigt.

  • Seite 40: Anwendungs-Setup

    DE-38 EXPLORER-WAAGEN 4.4.3 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus das Anwendungs-Setup aufzurufen: Das Setup-Menü wird jetzt eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren.

  • Seite 41: Kontrollwägen - Nennwert/Gewichtsmodus

    EXPLORER-WAAGEN DE-39 Kontrollwägen – Nennwert/Gewichtsmodus 4.4.4 Mit dieser Funktion können Sie einen Ziel- oder Nenngewichtswert und eine voreingestellte Toleranz als Gewichtswert festlegen. Zum Aktivieren dieser Funktion das Menü Setup aufrufen. Den Modus auf Nennwert/Gew.-Toleranz ändern. Der Bildschirm mit den Optionen zur Kontrollwägung wird wieder eingeblendet.

  • Seite 42: Kontrollwägen - Nennwert/Prozent Toleranzmodus

    DE-40 EXPLORER-WAAGEN Kontrollwägen – Nennwert/Prozent Toleranzmodus 4.4.5 Mit dieser Funktion können Sie einen Ziel- oder Nenngewichtswert und eine voreingestellte Toleranz als Prozentwert festlegen. Zum Aktivieren dieser Funktion das Menü Setup aufrufen. Den Modus auf Nennwert, % Toleranz ändern. Der Bildschirm mit den Optionen zur Kontrollwägung wird wieder eingeblendet.

  • Seite 43: Display-Einstellungen

    EXPLORER-WAAGEN DE-41 4.4.6 Display-Einstellungen Die Ergebnisse können mit dem Kontrollstatus (Unter, Akzeptieren oder Über) entweder in der Statusanzeige (Wägen) oder in der Hauptwägungszeile (Kontrollstatus) angezeigt werden. Um die Ergebnisse in der Hauptwägungszeile anzuzeigen, die Display-Einstellung über den Bildschirm „Anwendungs-Setup“ auf Kontrollstatus einstellen. (Der Standardwert ist Gewicht.) Der Ausgangsbildschirm KONTROLLWÄGEN, wobei das Display auf Kontrollstatus eingestellt ist...

  • Seite 44: Statistik Für Kontrollwägen

    DE-42 EXPLORER-WAAGEN 4.4.7 Statistik für Kontrollwägen Die Funktion „Statistik“ wird verwendet, um eine Anzahl von Proben miteinander zu vergleichen und die relative Abweichung der Proben sowie weitere statistische Daten zu überprüfen. Es werden mindestens drei Proben benötigt. Statistiken können manuell (durch Drücken einer Taste nach jedem Schritt) oder automatisch (Gewichte werden bei Stabilität automatisch aufgezeichnet) erfasst werden.

  • Seite 45: Dynamische/Wägung Von Tieren

    EXPLORER-WAAGEN DE-43 Dynamische/Wägung von Tieren Mit diesem Modus kö nnen instabile Lasten wie sich bewegende Tiere gewogen werden. Es kö nnen drei verschiedene Start-/Rücksetzmodi gewählt werden: Manuell (Starten und Stoppen per Tastendruck), Halbautomatisch (automatischer Start mit manueller Rücksetzung) und Automatisch (automatisch Starten und Stoppen). Dynamisches Wägen –...

  • Seite 46: Einstellungen Bearbeiten

    DE-44 EXPLORER-WAAGEN 4.5.1 Einstellungen bearbeiten So zeigen oder passen Sie die aktuellen Einstellungen an: Die Schaltfläche Einstellungen bearbeiten berühren. (Siehe Ausgangsbildschirm, vorherige Seite.) Der Bildschirm „Einstellungen“ wird angezeigt. Der Bildschirm Anwendungseinstellungen. Verfügbare Einstellungen: Mittelungsdauer Verfügbare Funktionen: Zurück zur Anwendung Die Mittelungszeit kann auf 1 bis 99 Sekunden eingestellt werden.

  • Seite 47: Dynamisches Wägen - Halbautomatisch

    EXPLORER-WAAGEN DE-45 Anwendungs-Setup für dynamisches Wägen (Standardeinstellungen in Fettdruck) Element Verfügbare Einstellungen Kommentare Aktiviert Ein, Aus Schaltet die Anwendung ein/aus Automatischer Manuell, Zum Wählen des Modus Probenwiegungsmodus Halbautomatisch Automatisch Statistik Aus, Manuell, Autom. Ein, Aus Zum Sperren der aktuellen Sperreinstellungen Einstellung(en), damit sie nicht geändert werden können.

  • Seite 48: Dynamisches Wägen - Automatisch

    DE-46 EXPLORER-WAAGEN Dynamisches Wägen – Automatisch 4.5.4 Der Zyklus beginnt, wenn ein Objekt (Tier) auf die Schale gestellt und der gehaltene Wert automatisch zurückgesetzt wird, sobald das Objekt von der Schale entfernt wird (10-Sekunden-Verzögerung). Zum Aktivieren dieser Funktion das Setup-Menü für das dynamische Wägen aufrufen.

  • Seite 49: Statistik Für Dynamisches Wägen

    EXPLORER-WAAGEN DE-47 4.5.5 Statistik für dynamisches Wägen Die Funktion „Statistik“ wird verwendet, um eine Anzahl von Proben miteinander zu vergleichen und die relative Abweichung der Proben sowie weitere statistische Daten zu überprüfen. Es werden mindestens drei Proben benötigt. Die Statistik kann manuell ermittelt werden (Modus Manuell mit Tastendruck nach jedem Schritt) oder automatisch (Modus Automatisch: Gewichtswerte werden bei Stabilität automatisch aufgezeichnet).

  • Seite 50: Füllen

    DE-48 EXPLORER-WAAGEN Füllen Mit dieser Anwendung kann der Benutzer einen Behälter langsam auf ein vordefiniertes Zielgewicht füllen. Die Statusanzeige gibt den Füllstatus an, und innerhalb von 10 Prozent des Zielwertes schaltet sich die Statusanzeige auf Feinauflösung (+/– 10 %) um, damit genaue Ergebnisse sichergestellt werden. Im oberen, linken Teil des Ausgangsbildschirms Füllen wählen.

  • Seite 51: Anwendungs-Setup

    EXPLORER-WAAGEN DE-49 Zum Festlegen eines neuen Zielgewichts eine Probe verwenden – Abgeleitet Um einen neuen Zielgewichtswert festzulegen, die Schaltfläche Neuberechnen Zielgewicht drücken. Der Bildschirm „Neues Zielgewicht“ wird mit folgender Meldung eingeblendet: Das Zielgewicht auf die Schale legen. Zum Fortfahren auf „Akzeptieren“...

  • Seite 52: Statistik Für Füllen

    DE-50 EXPLORER-WAAGEN Anwendungs-Setup für Füllen (Standardeinstellungen in Fettdruck) Element Verfügbare Einstellungen Kommentare Aktiviert Ein, Aus Schaltet die Anwendung ein/aus Ein, Aus Sekundäre Einheit Zum Anzeigen der zweiten Anzeigezeile Aus, Manuell, Automatisch Statistik Ein, Aus Zum Sperren der aktuellen Sperreinstellungen Einstellung(en), damit sie nicht geändert werden können.
  • Seite 53 EXPLORER-WAAGEN DE-51 Angezeigte Werte akkumulieren u. Daten anzeigen – Manuell Nach Aktivierung der Statistik werden zwei Schaltflächen auf dem Anwendungsbildschirm eingeblendet: Statistik und Akkumulieren. Um die Probe dem Datensatz hinzuzufügen, das Objekt auf die Schale legen und auf Akkumulieren drücken. Bei Stabilität leuchtet die Schaltfläche Statistik kurz auf und zeigt an, dass das Objekt dem Satz hinzugefügt wurde, und die Datensatzmenge wird um eins hochgezählt.

  • Seite 54: Summieren

    DE-52 EXPLORER-WAAGEN Summieren Mit der Funktion „Summieren“ wird das kumulative Gewicht einer Reihe von Artikeln gemessen. Es können zwei unterschiedliche Summierungs-Akkumulationsmodi gewählt werden: der Akkumulationsmodus Manuell (erfordert das Drücken einer Taste) und der Akkumulationsmodus Automatisch. Die kumulative Summe kann die Kapazität der Waage überschreiten. Summieren –...

  • Seite 55: Anwendungs-Setup

    EXPLORER-WAAGEN DE-53 4.7.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus das Anwendungs-Setup aufzurufen. Das Setup-Menü wird eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren.

  • Seite 56: Summieren - Automatisch

    DE-54 EXPLORER-WAAGEN Summieren – Automatisch 4.7.3 Das Gewicht des Artikels wird automatisch addiert (bei Stabilität). So wird diese Funktion aktiviert: 1. Das Setup-Symbol (Schraubschlüssel) berühren, um das Anwendungs-Setup aufzurufen. 2. Auf Automatisches Probenwiegen drücken, um diese Funktion auf Ein zu stellen. Die Schale leeren (wenn notwendig).

  • Seite 57: Rezeptur

    EXPLORER-WAAGEN DE-55 Rezeptur Diese Anwendung zum Erstellen von Mischungen und Rezepturen verwenden. Die Anzahl der Komponenten kann 2 bis 99 betragen. „Rezeptur“ verfügt über zwei Betriebsmodi: Freie Rezeptur und Rezepturzusammensetzung. 4.8.1 Freie Rezeptur(Standardeinstellung) Bei diesem Rezepturmodus kann der Benutzer nach Belieben Zutaten hinzufügen. Zum Schluss wird ein Füllstoff angefordert.

  • Seite 58: Anwendungs-Setup

    DE-56 EXPLORER-WAAGEN 4.8.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus Anwendungs-Setup aufzurufen. Das Setup-Menü wird eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren.

  • Seite 59: Rezepturzusammensetzung

    EXPLORER-WAAGEN DE-57 4.8.3 Rezepturzusammensetzung Für eine Rezepturzusammensetzung muss zuerst eine Rezeptur eingegeben werden, gefolgt von den einzelnen Zutaten. Um diese Funktion zu aktivieren, auf das Setup-Symbol (Schraubschlüssel) drücken, um das Rezeptur-Setup-Menü aufzurufen. Den Modus auf Rezeptur-basiert ändern. Am Bildschirm mit den Haupt-Setup-Optionen auf Fertig drücken.
  • Seite 60 DE-58 EXPLORER-WAAGEN  Den neuen Namen eingeben, dann auf drücken. Die Anzeige kehrt zum vorherigen Bildschirm zurück, wobei der neue Wert kurzzeitig hervorgehoben wird. Um das Standardgewicht der Komponente zu ä ndern, auf Gewicht bearbeiten drü cken. Der numerische Eingabebildschirm wird eingeblendet.
  • Seite 61 EXPLORER-WAAGEN DE-59 Rezepturergebnisse Drucken wählen, um die Ergebnisse zum aktivierten COM-Port zu senden. Um das Ergebnisfenster zu schließen und zum Ausgangsbildschirm „Anwendung“ zurückzukehren, Schließen wählen.

  • Seite 62: Differenzialwägen

    DE-60 EXPLORER-WAAGEN Differenzialwägen Mit der Differenzialwägung werden Gewichtswerte gespeichert, damit Proben getrocknet oder verarbeitet werden können und die Gewichtsdifferenz berechnet werden kann. Es können bis zu 99 Proben gespeichert werden. Das Differenzialwägen hat zwei Betriebsmodi:  Auto-Prozess ein, wobei die anfänglichen und endgültigen Gewichte für einen Satz mit Artikeln sequenziell gesammelt werden;...
  • Seite 63 EXPLORER-WAAGEN DE-61 Es werden neue Artikel mit einem Standardnamen und Gewichtsinformationen hinzugefügt (keine Anfangs- oder Endgewichte). Um den Standardnamen des Artikels zu ändern, auf Namen bearbeiten drücken. Der alphanumerische Eingabebildschirm wird eingeblendet.  Den neuen Namen eingeben, dann auf drücken. Die Anzeige kehrt zum vorherigen Bildschirm zurück, wobei der neue Wert kurzzeitig hervorgehoben wird.

  • Seite 64: Anwendungs-Setup

    DE-62 EXPLORER-WAAGEN 4.9.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus Anwendungs-Setup aufzurufen. Das Setup-Menü wird eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren.

  • Seite 65: Differenzialwägen Mit Auto-Prozess Ein

    EXPLORER-WAAGEN DE-63 4.9.3 Differenzialwägen mit Auto-Prozess ein Beim Differenzialwägen mit Auto-Prozess müssen das anfängliche und endgültige Gewicht für einen einzigen Artikel sequenziell gesammelt werden. Zur Aktivierung dieser Funktion das Setup-Symbol (Schraubschlüssel) vom Ausgangsbildschirm aus berühren, um Anwendungs-Setup aufzurufen. Auf Auto-Prozess drücken, um diese Funktion auf Ein zu stellen.

  • Seite 66: Dichtebestimmung

    3. Flüssigkeitsdichte 4. Poröses Material (mit Öl imprägniert) Zur Verwendung im Zusammenhang mit Ohaus Explorer-Waagen wurde ein Dichtebestimmungssatz entwickelt. Die Abbildungen zu diesem Verfahren beziehen sich auf den Dichtebestimmungssatz. Sie können jedoch auch ein beliebiges Laborgerät verwenden, das den Anforderungen für Dichtemessungen genügt. Die Waagensoftware beinhaltet eine integrierte Referenz-Dichtetabelle für Wasser bei Temperaturen zwischen 10 °...
  • Seite 67 EXPLORER-WAAGEN DE-65 Ein numerisches Eingabefenster wird eingeblendet. Die tatsächliche Wassertemperatur eingeben und dann auf Fertig drücken. Die Anzeige kehrt zum vorherigen Bildschirm zurück, wobei der neue Wert hervorgehoben wird. Um zum Ausgangsbildschirm „Dichtebestimmung“ zurückzukehren, die Schaltfläche Zurück zur Anwendung berühren. Um mit dem Dichtebestimmungsverfahren zu beginnen, auf Start Dichteberechnung drücken.

  • Seite 68: Anwendungs-Setup

    DE-66 EXPLORER-WAAGEN 4.10.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom g/cm3 Ausgangsbildschir m aus „Anwendungs- Setup“ aufzurufen. Das Setup-Menü wird eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“...

  • Seite 69: Dichte Eines Materials Mit Auftrieb Mithilfe Von Wasser Messen

    EXPLORER-WAAGEN DE-67 4.10.3 Dichte eines Materials mit Auftrieb mithilfe von Wasser messen Auf die Setup-Schaltfläche (den Schraubschlüssel) drücken, um den Bildschirm Einstellungen zu öffnen. Überprüfen, ob folgende Setups ausgewählt sind:  Dichtetyp: Feststoff  Flüssigkeitstyp: Wasser  Poröses Material: Aus Auf Fertig drücken, um zum Ausgangsbildschirm „Dichtebestimmung“...

  • Seite 70: Die Dichte Einer Flüssigkeit Mithilfe Eines Kalibrierten Bleigewichts Messen (Nicht Bereitgestellt)

    DE-68 EXPLORER-WAAGEN Um zum Ausgangsbildschirm „Dichtebestimmung“ zurückzukehren, die Schaltfläche Zurück zur Anwendung berühren. Das Verfahren zur Dichtebestimmung wie weiter oben beschrieben beginnen. g/cm3 4.10.5 Die Dichte einer Flüssigkeit mithilfe eines kalibrierten Bleigewichts messen (nicht bereitgestellt) Diese Funktion aktivieren, das Dichte-Setup-Menü aufrufen und folgende Optionen wählen: Dichtetyp: Flüssigkeit.
  • Seite 71 EXPLORER-WAAGEN DE-69 Ein numerisches Eingabefenster wird eingeblendet.  Den gewünschten Wert eingeben und dann auf drücken. Die Anzeige kehrt zum vorherigen Bildschirm zurück, wobei der neue Wert hervorgehoben wird. Um zum Ausgangsbildschirm „Dichtebestimmung“ zurückzukehren, die Schaltfläche Zurück zur Anwendung berühren. Auf Start Dichteberechnung drücken, um mit dem Verfahren zu beginnen.

  • Seite 72: Dichte Von Porösen Materialien Mithilfe Von Öl Messen

    DE-70 EXPLORER-WAAGEN 4.10.6 Dichte von porösen Materialien mithilfe von Öl messen Zur Aktivierung dieser Funktion das Setup-Menü zur Dichtebestimmung aufrufen und folgende Optionen festlegen:  Dichtetyp: Feststoff  Flüssigkeitstyp: Wasser  Poröses Material: Ein Der Ausgangsbildschirm DICHTEBESTIMMUNG – PORÖS Hauptanzeigezeile g/cm3 Zweite Anzeigezeile Bezugsfelder...
  • Seite 73 EXPLORER-WAAGEN DE-71 Start Dichteberechnung berühren. Schritt 1 von 3 – Ungeölte Probe in Luft wiegen Die Bildschirmanweisungen befolgen, dann auf Akzeptieren drücken, um das trockene Probengewicht zu speichern (in Luft). Schritt 2 von 3 – Geölte Probe in Luft wiegen Die Bildschirmanweisungen befolgen, dann auf Akzeptieren drücken, um das Probengewicht zu speichern (geölt).

  • Seite 74: Spitzenwert Halten

    DE-72 EXPLORER-WAAGEN 4.11 Spitzenwert halten Mit der Anwendung „Spitzenwert halten“ kann der Benutzer das höchste stabile oder instabile Gewicht in einer Serie von Gewichtsmessungen erfassen und speichern. Es können drei verschiedene Start-/Rücksetzmodi gewählt werden:  Manuell (Erfassung wird per Tastendruck gestartet und gestoppt), ...

  • Seite 75: Anwendungs-Setup

    EXPLORER-WAAGEN DE-73 4.11.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus Anwendungs-Setup aufzurufen. Das Setup-Menü wird eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren.

  • Seite 76: Spitzenwert Halten - Manuell

    DE-74 EXPLORER-WAAGEN 4.11.3 Spitzenwert halten – Manuell Zum manuellen Starten und Zurücksetzen den Modus Manuell wählen. Zum Aktivieren dieser Funktion das Setup-Menü für „Spitzenwert halten“ aufrufen. Den Modus auf Manuell ändern. Der Ausgangsbildschirm SPITZENWERT HALTEN – Manuell Hauptanzeigezeile Zweite Anzeigezeile Bezugsfelder Anwendungsschaltflächen Funktionen...

  • Seite 77: Spitzenwert Halten - Automatisch

    EXPLORER-WAAGEN DE-75 4.11.4 Spitzenwert halten – Automatisch Zum automatischen Starten und Zurücksetzen den Modus Automatisch wählen. Zum Aktivieren dieser Funktion das Setup-Menü für „Spitzenwert halten“ aufrufen. Den Modus auf Automatisch ändern. Der Ausgangsbildschirm OBERER PUNKT – Automatisch Hauptanzeigezeile Zweite Anzeigezeile Bezugsfelder Anwendungsschaltflächen Funktionen...

  • Seite 78: Kostenberechnung Der Zutaten

    DE-76 EXPLORER-WAAGEN 4.12 Kostenberechnung der Zutaten Mit dieser Anwendung kann der Benutzer die Kosten einer Formel oder Rezeptur basierend auf den bekannten Kosten und Mengen der Komponenten oder Zutaten bestimmen. Es sind bis zu 99 Komponenten zulässig. Im oberen, linken Teil des Ausgangsbildschirms Kostenberechnung der Zutaten wählen. Die Anweisungen auf dem Bildschirm befolgen, um zu beginnen.
  • Seite 79 EXPLORER-WAAGEN DE-77 Um den Standardnamen des Artikels zu ändern, auf Namen bearbeiten drücken. Der alphanumerische Eingabebildschirm wird eingeblendet.  Den neuen Namen eingeben, dann auf drücken. Die Anzeige kehrt zum vorherigen Bildschirm zurück, wobei der neue Wert kurzzeitig hervorgehoben wird. Um die Standardkomponentenkosten pro Einheit zu ändern, auf Kosten bearbeiten drücken.
  • Seite 80 DE-78 EXPLORER-WAAGEN Weiter nach Bedarf mit der Option Neu hinzufügen Artikel hinzufügen. Es können jederzeit neue Artikel hinzugefügt werden. Um einen Artikel zu löschen, den entsprechenden Artikel berühren, um ihn hervorzuheben, und dann auf Artikel löschen drücken. Um alle Artikel zu löschen, auf Alles löschen drücken. Es wird eine Bestätigung benötigt.

  • Seite 81: Anwendungs-Setup

    EXPLORER-WAAGEN DE-79 4.12.2 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus „Anwendungs-Setup“ aufzurufen. Das Setup-Menü wird jetzt eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren.

  • Seite 82: Pipettenabgleich

    DE-80 EXPLORER-WAAGEN 4.13 Pipettenabgleich Mit dem Pipettenabgleich werden die Genauigkeits- und Präzisionswerte von Pipetten durch Gewichtsanalyse überprüft. Die Waage verfügt über eine integrierte Dichtereferenztabelle für Wasser bei Temperaturen zwischen 10° C und 30° C. Wenn zur Pipettenkalibrierung andere Flüssigkeiten verwendet werden, die Dichte der Flüssigkeit in g/cm3 bei aktueller Zimmertemperatur eingeben.
  • Seite 83 EXPLORER-WAAGEN DE-81 Um die Wassertemperatur anzupassen, die Schaltfläche Wassertemp. berühren. Die Waage berechnet die Wasserdichte basierend auf dem eingegebenen Wassertemperaturwert. Die tatsächliche Wassertemperatur deshalb mithilfe eines Präzisionsthermometers messen. Ein numerisches Eingabefenster wird eingeblendet. Die gewünschte Temperatur eingeben und dann auf Fertig drücken.

  • Seite 84: Mit Dem Pipettenabgleich Beginnen

    DE-82 EXPLORER-WAAGEN 4.13.2 Mit dem Pipettenabgleich beginnen Die Schaltfläche Pipettenabgleich starten berühren. Die Anweisungen am Bildschirm befolgen: Behälter auf Schale stellen. Dann Tara drücken. Schritt 1 – Erste Probe abgeben Die Bildschirmanweisungen befolgen, dann auf Akzeptieren drücken, um das erste Probengewicht zu speichern (Flüssigkeit). Weiter die Bildschirmanweisungen befolgen, indem Sie Proben abgeben und auf Akzeptieren drücken, um jedes Probengewicht zu speichern (Flüssigkeit).

  • Seite 85: Anwendungs-Setup

    EXPLORER-WAAGEN DE-83 4.13.3 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus Anwendungs-Setup aufzurufen. Das Setup-Menü wird eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren.

  • Seite 86: Statistische Qualitätskontrolle (Sqc)

    DE-84 EXPLORER-WAAGEN 4.14 Statistische Qualitä tskontrolle (SQC) Die Funktion „Statistische Qualitätskontrolle“ (SQC) ist für verschiedene Arten von Prozessfüllvorgängen nützlich, um den Prozess zu überwachen bzw. zu steuern und eine Unter- und Überfüllung zu verhindern. Wenn Proben in der Waage gewogen und gespeichert werden, wird eine Trendanalyse erstellt und kann angezeigt werden.

  • Seite 87: Mit Dem Sqc-Prozess Beginnen

    EXPLORER-WAAGEN DE-85 Weiter die erforderlichen Informationen eingeben und dabei die obigen Verfahren befolgen: Positive Toleranz 1 über die Schaltfläche +Toleranz 1. Negative Toleranz 1 über die Schaltfläche –Toleranz 1. Positive Toleranz 2 über die Schaltfläche +Toleranz 2. Negative Toleranz 2 über die Schaltfläche –Toleranz 2. Toleranzen können entweder als Gewicht (Standardeinstellung) oder Prozentwert angezeigt werden –...
  • Seite 88 DE-86 EXPLORER-WAAGEN Um die Prozessergebnisse dieser Charge (und anderer gespeicherter Chargen) anzuzeigen, auf die Schaltfläche Chargenverlauf anzeigen drücken. Auf dem Bildschirm „Chargenverlauf anzeigen“ werden die Grundinformationen eingeblendet – Maximum, Minimum, Durchschnitt (Mittelwert) und Standardabweichung – für alle derzeit gespeicherten Chargen. Auf Auswählen drücken, um den Bildschirm mit den Chargeninformationen für alle gespeicherten Chargen anzuzeigen (und zu drucken).

  • Seite 89: Anwendungs-Setup

    EXPLORER-WAAGEN DE-87 4.14.3 Anwendungs-Setup Die Anwendung kann für verschiedene Benutzervoreinstellungen spezifisch angepasst werden. Das Setup-Symbol (Schraubschlüssel) berühren, um vom Ausgangsbildschirm aus Anwendungs-Setup aufzurufen. Das Setup-Menü wird jetzt eingeblendet. Das anzuzeigende Listenelement auswählen oder die Einstellung nach Wunsch ändern. Um zum Ausgangsbildschirm „Anwendung“ zurückzukehren, die Schaltfläche Fertig berühren Anwendungs –...

  • Seite 90: Statistik

    DE-88 EXPLORER-WAAGEN 4.15 Statistik Statistiken werden verwendet, um eine Anzahl von Proben miteinander zu vergleichen und um die relative Abweichung der Proben sowie weitere statistische Daten zu überprüfen. Es werden mindestens drei Proben benötigt. Statistiken können manuell (durch Drücken einer Taste nach jedem Schritt) oder automatisch (Gewichte werden bei Stabilität automatisch aufgezeichnet) erfasst werden.

  • Seite 91: Einen Bibliotheksdatensatz Abrufen

    EXPLORER-WAAGEN DE-89 Den neuen Datensatznamen  eingeben, dann auf drücken. Hinweis: Bibliotheksdatensatznamen können höchstens 8 Zeichen umfassen. Die Meldung Datensatz ist gespeichert. wird eingeblendet. Auf OK drücken, dann … Auf Zurück zur Anwendung drücken. 4.16.2 Einen Bibliotheksdatensatz abrufen Einen Bibliotheksdatensatz vom Ausgangsbildschirm aus laden. Auf die Leiste Bibliothek im oberen, rechten Bereich des Bildschirms drücken.

  • Seite 92: Zusätzliche Funktionen

    DE-90 EXPLORER-WAAGEN 4.17 Zusätzliche Funktionen 4.17.1 Unterflurwägen Die Explorer-Waage ist mit einem Unterflurwägehaken zum Unterflurwägen ausgestattet. Hinweis: Bevor Sie die Waage umdrehen, Elemente wie Schale, Schalenträger, Windring/-schirm und Zugluftschutz entfernen (falls vorhanden), um Schäden zu vermeiden. VORSICHT: Die Waage nicht auf den Schalenträgerkegel oder die Wä gezellenstifte stellen Wenn Sie diese Funktion verwenden möchten, die Stromzufuhr zur Waage unterbrechen und die Abdeckung für die Unterflurwägeöffnung ausbauen (2 Schrauben).

  • Seite 93: Menüeinstellungen

    EXPLORER-WAAGEN DE-91 MENÜEINSTELLUNGEN Menünavigation Die gesamte Menünavigation wird durch Berühren des Displays ausgeführt. Um das Menü aufzurufen, von einem beliebigen Ausgangsbildschirm „Anwendung“ aus Menü berühren. Das Hauptmenü wird eingeblendet. Es hat Schaltflächen für Haupt, Zurück und Fertig. Weiterhin das entsprechende Listenelement berühren, um zu den Menüelementen zu navigieren oder eine Schaltfläche berühren, um den Ort zu wechseln.

  • Seite 94: Hauptmenü

    DE-92 EXPLORER-WAAGEN Hauptmenü Die Hauptmenüstruktur der Explorer-Waage ist nachstehend dargestellt. Kalibrierung Benutzerein- Waagen- Anwendungs- Wägeein- GLP- und Kommunikation stellungen Setup modi heiten GMP-Daten Bibliothek I/O-Einstellungen Diagnose Sperren Informationen Werkseinstellungen zurücksetzen Kalibrierung Explorer-Waagen bieten sechs Kalibrierungsmethoden: Interne Kalibrierung, AutoCal-Kalibrierung, Kalibrierungsanpassung, Messspannen-Kalibrierung, Benutzerkalibrierung und Kalibrierungs-Test. Excal Modelle bieten drei Kalibrierungsmethoden: Messspannen-Kalibrierung, Benutzerkalibrierung und Kalibrierungs-Test Hinweis: Während der Kalibrierung darf die Waage nicht gestört werden.

  • Seite 95: Autocal™-Anpassung

    EXPLORER-WAAGEN DE-93 5.3.4 AutoCal™-Anpassung Verwenden Sie diese Kalibrierungsmethode, um den Nullkalibrierungspunkt einzustellen, ohne die Messspannen- oder Linearitätskalibrierung zu beeinflussen. Mit der Kalibrierungsanpassung wird das Ergebnis der internen Kalibrierung um +100 Teilstriche angepasst. Hinweis: Vor der Durchführung einer Kalibrierungsanpassung ist eine interne Kalibrierung auszuführen. Um zu verifizieren, ob eine Anpassung erforderlich ist, ein Testgewicht auf die Schale legen, das dem Messspannen- Kalibrierwert* entspricht.

  • Seite 96: Benutzerkalibrierung

    DE-94 EXPLORER-WAAGEN 5.3.6 Benutzerkalibrierung Die Benutzerkalibrierung wird zum Kalibrieren der Waage mithilfe eines vom Benutzer definierten Gewichts verwendet. Während sich auf der Waage keine Last befindet, vom Untermenü „Kalibrierung“ aus auf Benutzerkalibrierung drücken. Auf dem Display erscheint der aktuelle Volllast- (Messspannen-) Kalibrierungspunkt und die Kalibrierungsmaßeinheit.

  • Seite 97: Benutzereinstellungen

    EXPLORER-WAAGEN DE-95 Benutzereinstellungen Wenn die Waage zum ersten Mal verwendet wird, rufen Sie dieses Untermenü auf, um benutzerdefinierte Werte wie Sprache, Display-Einstellungen, Lautstärke, Funktionskonfiguration und das Setup für den Berührungslosen Sensor festzulegen. 5.4.1 Untermenü Benutzereinstellungen Sprache Lautstärke Display- Benutzer- Funktions- Sensor- Zugluftschutzlampe Einstellungen...
  • Seite 98 DE-96 EXPLORER-WAAGEN Benutzerebene: Standard ist Standardbenutzer(max 50); Administrator (m ax 1) steht zur Verfügung. PIN ändern: Wählen Sie ein Passwort fürden Benutzer, falls gewünscht. Sperren: Kann vom Administrator zumLockout Menüelemente des benannt enBenutzer verwendet. Nachdem Sie ein Benutzerprofil erstellt hat,stehen folgenden Schaltflächen zur Verfügung: Neu: Fügen Sie ein neues Benutzerprofil Bearbeiten: Bearbeiten Sie ein vorhandenesBenutzerprofil...

  • Seite 99: Funktionskonfiguration

    EXPLORER-WAAGEN DE-97 5.4.6 Funktionskonfiguration Funktionskonfiguration berühren, um eine Tabelle der ausgewählten und verfügbaren Funktionen anzuzeigen. Auf > drücken, um eine Funktion von Verfügbar auf Ausgewählt zu verschieben, und auf < drücken, um sie zurück zu verschieben. Um alle Funktionen nach rechts zu verschieben, auf >> drücken. Um sie wieder zurück zu verschieben, auf <<...

  • Seite 100: Waagen-Setup

    DE-98 EXPLORER-WAAGEN Waagen-Setup Dieses Untermenü aufrufen, um die Display-Funktionalität der Waage benutzerspezifisch einzurichten. 5.5.1 Untermenü Waagen-Setup Stabilitätsanzeigenbereich Filterstufe Automatische Auto-Tara Nullpunktnachführung Bruttoanzeige Eichpflichtig Teilstriche Datum und Uhrzeit Werkseitige Einstellungen erscheinen nachstehend in Fettdruck. 5.5.2 Stabilitätsbereich Stellt ein, wie weit der Messwert bei noch eingeschaltetem Stabilitätssymbol abweichen kann.

  • Seite 101: Auto-Tara

    EXPLORER-WAAGEN DE-99 5.5.5 Auto-Tara Stellt die automatische Tara ein. AUS = deaktiviert. EIN = aktiviert. 5.5.6 Bruttoanzeige Stellt das für Bruttogewichte angezeigte Symbol ein. GROSS = das G-Symbol wird eingeblendet. BRUTTO = das B-Symbol wird eingeblendet. 5.5.7 Eichpflichtig Dieses Menü zur Einstellung des Status „Eichpflichtig“ verwenden. AUS= Standardbetrieb.

  • Seite 102: Anwendungen

    DE-100 EXPLORER-WAAGEN Anwendungen Dieses Untermenü aufrufen, um die gewünschten Waagenanwendungen zu aktivieren. Es kann nur jeweils eine Anwendung ausgeführt werden. (Die Verwendung jeder Anwendung wird im Detail in Abschnitt 4 beschrieben.) 5.6.1 Eine Anwendung EIN/AUS schalten Die Zeile mit der gewünschten Anwendung berühren.

  • Seite 103: Eine Einheit Auf Ein/Aus Schalten

    EXPLORER-WAAGEN DE-101 5.7.2 Eine Einheit auf EIN/AUS schalten Die gewünschte Einheit auswählen, dann das Element berühren, um es ein- oder auszuschalten. Der aktuelle Status des Menüelements wird angezeigt. = deaktiviert = aktiviert 5.7.3 Benutzerdefinierte Einheiten Mit der benutzerdefinierten Einheit kann das Gewicht in einer alternativen Maßeinheit angezeigt werden. Die benutzerdefinierte Einheit wird mithilfe eines Umrechnungsfaktors definiert, wobei der Umrechnungsfaktor die Anzahl der benutzerdefinierten Einheiten pro Kilogramm ist, und zwar in wissenschaftlicher Schreibweise ausgedrückt (Faktor x 10^Exponent).

  • Seite 104: Glp- Und Gmp-Daten

    DE-102 EXPLORER-WAAGEN 5.8 GLP- und GMP-Daten Dieses Menü aufrufen, um Daten für „Gute Laborpraktiken“ (GLP) einzustellen. 5.8.1 Untermenü GLP-Daten 5.8.2 Kopfzeile Aktiviert den Druck von GLP-Kopfzeilen. Es stehen bis zu 5 Kopfzeilen zur Verfügung. Für jede Kopfzeileneinstellung stehen alphanumerische Einstellungen mit bis zu 25 Zeichen zur Verfügung. . 5.8.3 Waagenname Stellt die Waagenidentifikation ein.

  • Seite 105: Kommunikation

    EXPLORER-WAAGEN DE-103 5.9 Kommunikation Dieses Menü aufrufen, um externe Kommunikationsmethoden zu definieren und Druckparameter festzulegen. Die Daten können entweder an einen Drucker oder einen PC ausgegeben werden (Ausgabebeispiele finden Sie in Abschnitt 5.9.8.) Werkseitige Einstellungen erscheinen in Fettdruck. Hinweis: Das COM3-Menü steht nur zur Verfügung, wenn die optionale Schnittstelle installiert ist.

  • Seite 106: Handshake

    DE-104 EXPLORER-WAAGEN 5.9.4 Handshake Stellt die Flusssteuerungsmethode ein. NONE = kein Handshaking. XON-XOFF = XON/XOFF Handshaking HARDWARE = Hardware-Handshaking (nur Menü COM1) 5.9.5 Alternativer Befehl Dieses Untermenü aufrufen, um für die Befehle P (Drucken), T (Tara) oder Z (Null) ein anderes Befehlszeichen einzustellen.

  • Seite 107: Autom. Druck

    EXPLORER-WAAGEN DE-105 5.9.7 Autom. Druck Stellt die automatische Druckfunktionalität ein. = deaktiviert BEI STABILTÄT = der Druckvorgang wird immer dann ausgeführt, wenn die Stabilitätskriterien erfüllt sind. INTERVALL = das Drucken erfolgt zum definierten Intervall. KONTINUIERLICH = das Drucken erfolgt kontinuierlich. Bei Auswahl von BEI STABILTÄT die Bedingungen für das Drucken festlegen.
  • Seite 108 DE-106 EXPLORER-WAAGEN Kopfzeile Anwendungsname Stellt den Status ein. Stellt den Status ein. AUS = die benutzerdefinierte Kopfzeile wird AUS = der Anwendungsname wird nicht nicht gedruckt. gedruckt. EIN = die benutzerdefinierte Kopfzeile wird EIN = der Anwendungsname wird gedruckt. gedruckt. BENUTZERDEFINIERTER TEXT Anwendungsname:...

  • Seite 109: Druck-Layout

    EXPLORER-WAAGEN DE-107 Henweis: Die Informationen hängen von der Anwendung und von der Einstellung für AKKUMULIEREN ab. Beispiele sind nachstehend aufgeführt. Modus Akkumulieren auf AUS Akkumulieren auf EIN Wägen Keine Insgesamt: 10.000 Drch: 1.000 Std: 0.001 Min: 0.999 Max: 1.001 Diff: 0.002 Zählen APW:...
  • Seite 110 DE-108 EXPLORER-WAAGEN Im Windows XP-System auf Start klicken und anschließend „Einstellungen“ – > „Systemsteuerung“ wählen. Auf „Eingabehilfen“ in der Systemsteuerung doppelklicken. Unter den Eingabehilfen die Registerkarte „Allgemein“ wählen. Die Option „Externe Eingabehilfen aktivieren“ markieren und auf „Einstellungen“ klicken. Je nach PC die entsprechende Option unter „Serieller Anschluss“ wählen und die „Baudrate“...

  • Seite 111: Bibliothek

    Um den ordnungsgemäßen Betrieb der einzelnen Automatic Windschutz Tür überprüfen. Wenn betrieben wird, sollte jede Tür automatisch verschieben. Hinweis: Nur für die automatische Windschutz Türer 5.12.5 Servicemenü Wird zum Aufrufen des Ohaus-Servicemenüs verwendet (nur Servicepersonal). Zum Aufrufen dieses Menüs ist ein Kennwort erforderlich.

  • Seite 112: Auf Werkseinstellungen Zurücksetzen

    DE-110 EXPLORER-WAAGEN 5.13 Auf Werkseinstellungen zurücksetzen Mit diesem Untermenü werden die Menüs auf ihre werkseitigen Standardeinstellungen zurückgesetzt. 5.13.1 Untermenü Auf Werkseinstellungen zurücksetzen Waagen- Kalibrierung Benutzereinstellungen Anwendungsmodi Wägeeinheiten Setup zurücksetzen zurücksetzen zurücksetzen zurücksetzen zurücksetzen GLP- und I/O- Kommunikation Alles GMP-Daten Einstellungen zurücksetzen zurücksetzen zurücksetzen...

  • Seite 113: Sperren

    EXPLORER-WAAGEN DE-111 5.14 Sperren Mit diesem Menü können unbefugte Änderungen an Menüeinstellungen verhindert werden. Wenn das Menü gesperrt ist und der Sicherheitsschalter auf EIN gestellt wird, können die gesperrten Menüs angezeigt, jedoch nicht geändert werden. Werkseitige Einstellungen erscheinen in Fettdruck. 5.14.1 Untermenü...

  • Seite 114: Kommunikation Sperren

    DE-112 EXPLORER-WAAGEN 5.14.8 Kommunikation sperren Stellt den Status ein. Entsperrt = das Menü „Kommunikation“ ist nicht gesperrt. = das Menü „Kommunikation“ ist gesperrt. Gesperrt 5.14.9 Bibliothek sperren Stellt den Status ein. Entsperrt = das Menü „Bibliothek“ ist nicht gesperrt. = das Menü „Bibliothek“ ist gesperrt. Gesperrt 5.14.10 I/O-Einstellungen sperren Stellt den Status ein.

  • Seite 115: Informationen

    EXPLORER-WAAGEN DE-113 5.16 Informationen Informationen stehen in jeder Anwendung sowie im Hauptmenü zur Verfügung. Eine kurze Beschreibung des gewählten Elements wird angezeigt. Diese Funktion ist menübasiert. 5.16.1 Informationen verwenden  Das Info-Symbol berühren, um das Menü aufzurufen (OBEN RECHTS).  Informationenthemen, beginnend mit der Nivellierungshilfe ...

  • Seite 116: Eichpflichtig (Lft)

    DE-114 EXPLORER-WAAGEN EICHPFLICHTIG (LFT) Wenn die Waage im Handel oder einer gesetzlich kontrollierten Anwendung eingesetzt wird, muss diese Option eingerichtet und das Gerät gemäß den Bestimmungen der örtlichen Behörde für Maße und Gewichte verifiziert und versiegelt werden. Der Käufer muss sicherstellen, dass alle zutreffenden gesetzlichen Auflagen erfüllt werden. Einstellungen Vor der Verifizierung und Versiegelung nacheinander folgende Schritte ausführen: 1.

  • Seite 117: Drucken

    Ergebnisse eines Kaliebrierungstests und der Echodruckbefehle, die an die Waage gesendet wurden. Druckeranschluss Ohaus bietet zwei Drucker an, die mit Explorer-Waagen kompatibel sind. (Siehe Abschnitt 9.) Ein serielles Geradeauskabel mit dem RS232-Port der Waage verbinden oder eine Verbindung über den USB-Port der Waage herstellen.

  • Seite 118: Beispiele Für Ausdrucke

    DE-116 EXPLORER-WAAGEN Beispiele für Ausdrucke Es sind Beispiele für jede Anwendung abgebildet, wobei im Menü Druckinhalt alle Elemente auf EIN gestellt wurden. Die Standardwerte für Kopfzeile, Zeilen 1-5, sind ebenfalls angezeigt. Hinweis: Wenn ein Bibliotheks-Name ausgewählt wurde, erscheint "Bibliothek:“ unter "Applikation:“ auf dem Ausdruck.
  • Seite 119 EXPLORER-WAAGEN DE-117 Stückzählung – >Füllen Stückzählen – >Statistik Firmenname Firmenname Address 1 Address 1 Address 2 Address 2 Address 3 Address 3 Address 4 Address 4 12/7/2010 3:23 PM 12/7/2010 3:11 PM Waagen-ID: Waagen-ID: Waagenname: EXPLORER Waagenname: EXPLORER Benutzername: Benutzername: Projektname: Projektname: Anwendung: Füllzählen...
  • Seite 120 DE-118 EXPLORER-WAAGEN Kontrollwägen – >Über Unter Kontrollwägen – >Nennwert, Gew.-Tol Firmenname Firmenname Address 1 Address 1 Address 2 Address 2 Address 3 Address 3 Address 4 Address 4 12/7/2010 3:32 PM 12/7/2010 3:34 PM Waagen-ID: Waagen-ID: Waagenname: EXPLORER Waagenname: EXPLORER Benutzername: Benutzername: Projektname:...
  • Seite 121 EXPLORER-WAAGEN DE-119 Dynamisch – >Statistik Dynamisches Wägen Firmenname Firmenname Address 1 Address 1 Address 2 Address 2 Address 3 Address 3 Address 4 Address 4 12/7/2010 3:38 PM 12/7/2010 3:41 PM Waagen-ID: Waagen-ID: Waagenname: EXPLORER Waagenname: EXPLORER Benutzername: Benutzername: Projektname: Projektname: Anwendung: Dynamisches Statistik...
  • Seite 122 DE-120 EXPLORER-WAAGEN Rezeptur – >Zusammensetzung Summieren Firmenname Firmenname Address 1 Address 1 Address 2 Address 2 Address 3 Address 3 Address 4 Address 4 12/7/2010 3:46 PM 12/7/2010 3:54 PM Waagen-ID: Waagen-ID: Waagenname: EXPLORER Waagenname: EXPLORER Benutzername: Benutzername: Projektname: Projektname: AURORA Anwendung: Summieren Anwendung: Rezeptur Insgesamt: 30,1479 g...
  • Seite 123 EXPLORER-WAAGEN DE-121 Differential Spitzenwert halten Firmenname Firmenname Address 1 Address 1 Address 2 Address 2 Address 3 Address 3 Address 4 Address 4 12/7/2010 3:57 PM 12/7/2010 4:00 PM Waagen-ID: Waagen-ID: Waagenname: EXPLORER Waagenname: EXPLORER Benutzername: Benutzername: Projektname: Projektname: Anwendung: Differenzial Anwendung: Spitzenwert halten Ergebnis: 1.341 g Net Spitzengewicht: 115.722 g...
  • Seite 124 DE-122 EXPLORER-WAAGEN Pipettenabgleich Kostenberechnung der Zutaten Firmenname Firmenname Address 1 Address 1 Address 2 Address 2 Address 3 Address 3 Address 4 Address 4 12/7/2010 4:04 PM 12/7/2010 4:09 PM Waagen-ID: Waagen-ID: Waagenname: EXPLORER Waagenname: EXPLORER Benutzername: Benutzername: Projektname: Projektname: Anwendung: Pipettenabgleich Anwendung: Kostenberechnung der Ergebnis: Nicht bestanden...
  • Seite 125 EXPLORER-WAAGEN DE-123 Firmenname Address 1 Address 2 Address 3 Address 4 12/7/2010 4:14 PM Waagen-ID: Waagenname: EXPLORER Benutzername: Projektname: Anwendung: SQC Chargename: Wasser Proben: 2 Einheit: g Nenngewicht: 160.0000 g Durchschnitt: 4.1296 g Maximum: 5.4962 g Minimum: 2.7629 g Standardabweichung: 1.3666 g Bereich: 2.7333 g >...
  • Seite 126 DE-124 EXPLORER-WAAGEN Messspannenkalibrierung und Benutzerkalibrierung: Internejustierung Inhalt Firmenname KOPFZEILE 1 Address 1 KOPFZEILE 2 Address 2 KOPFZEILE 3 Address 3 KOPFZEILE 4 Address 4 12/6/2010 4:33 AM KOPFZEILE 5 ---Interne Justierung--- ZEIT Waagen-ID: ERGEBNIS Waagenname: EXPLORER ERGEBNIS Benutzername: admin Projektname: ERGEBNIS Justierung abgeschlossen.

  • Seite 127: Ausgabeformat

    EXPLORER-WAAGEN DE-125 Ausgabeformat Die Ergebnisdaten und B/N/T-Daten werden im folgenden Format ausgegeben. Abschluss- Feld: Etikett Leerzeichen Gewicht Leerzeichen Einheit Leerzeichen Stabilität Leerzeichen B/N Leerzeichen zeichen  1  1  3  8 Länge: 1. In bestimmten Fällen ist ein Etikett-Feld von bis zu 11 Zeichen enthalten. 2.

  • Seite 128: Wartung

    Wenn Ihr Problem im Abschnitt „Fehlersuche“ nicht gelöst wird, wenden Sie sich an einen zugelassenen Service- Vertreter von Ohaus. Wenn Sie in den Vereinigten Staaten Hilfe benötigen, rufen Sie bitte die folgende (in den USA) gebührenfreie Nummer an: 1-800-526-0659 zwischen 8.00 und 17 Uhr amerikanischer Ostküstenzeit. Ein Produktservice-Spezialist von Ohaus wird Ihnen dann weiterhelfen.

  • Seite 129: Technische Daten

    EXPLORER-WAAGEN DE-127 TECHNISCHE DATEN Spezifikationen Umgebungsbedingungen  Nur für den Gebrauch in Innenräumen  Höhe: bis zu 2.000 m  Angegebener Temperaturbereich: 10 ° C bis 30 ° C  Feuchtigkeit: maximale relative Feuchtigkeit 80% für Temperaturen bis zu 31 ° C linear abnehmend auf 50 % relative Feuchtigkeit bei 40 °...
  • Seite 130 DE-128 EXPLORER-WAAGEN TABELLE 9-1. SPEZIFIKATIONEN MODELL EX124 EX224 EX324 Kapazität 120 g 220 g 320 g Ablesbarkeit d 0,1 mg Wiederholbarkeit (Std.abw.) (g) 0,0001 g Linearität (g) +0,0002 g Messspannen-Kalibrierpunkte (g) 50 g, 100 g 100 g, 150 g, 200 g 150 g, 200 g, 300 g Baht, Karat, Gran, Gramm, Milligramm, Mesghal, Momme, Newton, Wä...
  • Seite 131 EXPLORER-WAAGEN DE-129 TABELLE 9-2. SPEZIFIKATIONEN (Forts.) MODELL EX223 EX423 EX623 EX1103 Kapazität 220 g 420 g 620 g 1100 g Ablesbarkeit d 0,001 g Wiederholbarkeit 0,001 g (Standardabweichung) Linearität +0,002 g 100 g, 150 g, 200 g, 300 g, 300 g, 400 g, 500 g, 1.000 g Messspannen-Kalibrierpunkte 400 g...
  • Seite 132 DE-130 EXPLORER-WAAGEN TABELLE 9-3. SPEZIFIKATIONEN (Forts.) MODELL EX2202 EX4202 EX6202 EX10202 Kapazität 2200 g 4200 g 6200 g 10200 g Ablesbarkeit d 0,01 g Wiederholbarkeit 0,01 g (Standardabweichung) Linearität +0,02 g 2500 g, 5000 g, 2000 g, 3000 g, 3000 g, 4000 g, Messspannen-Kalibrierpunkte 1000 g, 2000 g 7500 g, 10.000...
  • Seite 133 EXPLORER-WAAGEN DE-131 TABELLE 9-4. SPEZIFIKATIONEN (Forts.) MODELL EX6201 EX10201 Kapazität 6200 g 10200 g Ablesbarkeit d 0,1 g Wiederholbarkeit 0,1 g (Standardabweichung) Linearität +0,2 g 3000 g, 4000 g, 2500 g, 5000 g, Messspannen-Kalibrierpunkte 5000 g, 6000 g 7500 g, 10.000 g Baht, Karat, Gran, Gramm, Kilogramm, Mesghal, Momme, Newton, Wä...
  • Seite 134 DE-132 EXPLORER-WAAGEN TABELLE 9-5. SPEZIFIKATIONEN (Forts.) MODELL EX224x EX324x EX423x EX1103x 220 g 320 g 420 g 1100 g 0,01 g 0,01 g 0,02 g 0,1 g 0,0001 g 0,0001 g 0,001 g 0,001 g 0,001 g 0,001 g 0,01 g 0,01 g Zulassungsklasse Wiederholbarkeit...
  • Seite 135 EXPLORER-WAAGEN DE-133 TABELLE 9-6. SPEZIFIKATIONEN (Forts.) MODELL EX4202x EX10202x EX10201x 4200 g 10200 g 10200 g 0,5 g 10 g 0,01 g 0,01 g 0,1 g 0,1 g 0,1 g 0,1 g Zulassungsklasse Wiederholbarkeit 0,01 g 0,1 g (Standardabweichung) Linearität +0,02 g +0,2 g 2500 g, 5000 g,...
  • Seite 136 DE-134 EXPLORER-WAAGEN TABELLE 9-7. SPEZIFIKATIONEN (Forts.) MODEL EX124x EX224x EX324x Kapazität 120 g 220 g 320 g Ablesbarkeit d 0.0001 g Wiederholbarkeit 0.0001 g (Standardabweichung) Linearität + 0.0002 g 25g, 50g, 75g 50g, 100g, 150g, 100, 150g, 200g, Messspannen-Kalibrierpunkte 100g 200g 300g Kalibrierung...
  • Seite 137 EXPLORER-WAAGEN DE-135 TABELLE 9-8. SPEZIFIKATIONEN (Forts.) MODEL EX223/E EX423/E EX2202/E EX4202/E EX6202/E EX6201/E Kapazität 220 g 420 g 2200 g 4200 g 6200 g 6200 g Ablesbarkeit d 0.001 g 0.001 g 0.01 g 0.01 g 0.01 g 0.1 g Wiederholbarkeit 0.001 g 0.001 g...
  • Seite 138 DE-136 EXPLORER-WAAGEN TABELLE 9-9. SPEZIFIKATIONEN (Forts.) MODEL EX12001 EX24001 EX35001 12000 g 24000 g 35000 g Ablesbarkeit d 0.1 g Wiederholbarkeit 0.1 g (Standardabweichung) Linearität +0.2 g 3000g, 5000g, 10000g, 10000g, 15000g, 10000g, 20000g, Messspannen-Kalibrierpunkte 12000g 20000g, 24000g 30000g, 35000g kg, Karat, pennyweight, Wä...
  • Seite 139 EXPLORER-WAAGEN DE-137 TABELLE 9-10. SPEZIFIKATIONEN (Forts.) MODEL EX12001x EX24001x EX35001x 12000 g 24000 g 35000 g 0.1 g Zulassung Klasse Wiederholbarkeit 0.1 g (Standardabweichung) Linearität +0.2 g 3000g, 5000g, 10000g, 10000g, 15000g, 10000g, 20000g, Messspannen-Kalibrierpunkte 12000g 20000g, 24000g 30000g, 35000g kg, Karat, pennyweight, Wä...

  • Seite 140: Zeichnungen Und Abmessungen

    DE-138 EXPLORER-WAAGEN Zeichnungen und Abmessungen Vollständig zusammengebaute Abmessungen 13,8 in. 350 mm 15,5 in. 9,1 in. 393 mm 230 mm Abbildung 9-1. Zugluftschutzmodelle 3,9 in. 98 mm 9,1 in. 15,5 in. 230 mm 393 mm Abbildung 9-2. Nicht-Zugluftschutzmodelle 17.4 in. 443 mm 14.8 in.

  • Seite 141: Teile Und Zubehör

    Dichtebestimmungssatz 80253384 Turmmontagehalterung für Terminal 83021102 Zugluftschutzsatz 83021084 Sicherheitsgerät 80850043 Drucker SF40A Schnittstellenkabel, Drucker Ohaus kontaktieren Schnittstellenkabel, PC, 25-polig Ohaus kontaktieren Schnittstellenkabel, PC, 9-polig Ohaus kontaktieren Schnittstellenkabel, USB (Typ A bis B) 83021085 Zweiter RS232-Optionssatz 83021081 Ethernet-Optionssatz 83021082 Extern Wederaufladbar Batteriepack 30041295 Einstellbare rollende Füßen...

  • Seite 142: Symbolliste

    DE-140 EXPLORER-WAAGEN Symbolliste TABELLE 9-13. SYMBOLE DER EXPLORER-WAAGE SYMBOL FUNKTION SYMBOL FUNKTION Standby Kalibrierungsmenü Menü Drucken Benutzerein- stellungen Waagen-Setup- Anwendungen Menü Menü Sensoren Anwendungsmodi Menü AutoCal™ Wä geeinheiten Menü GLP- und Hauptmenü GMP-Daten Menü Mehr Funktionen ... Kommunikation Nivellierungshilfe Bibliothek Menü...
  • Seite 143 EXPLORER-WAAGEN DE-141 TABELLE 9-13. SYMBOLE DER EXPLORER-WAAGE (Fortsetzung) SYMBOL FUNKTION SYMBOL FUNKTION Interne AutoCal™- Stabilitäts- anzeigenbereich Kalibrierung Automatische Filterstufe Kalibrierung Automatische AutoCal™- Nullpunktnach- Anpassung führung Messspannenkalibr Auto-Tara ierung Benutzer- Bruttoanzeige kalibrierung Kalibrierungstest Eichpflichtig Sprache Teilstriche Lautstärke Datum und Uhrzeit Display- Einstellungen Benutzer-Manager Funktions-...
  • Seite 144 DE-142 EXPLORER-WAAGEN TABELLE 9-13. SYMBOLE DER EXPLORER-WAAGE (Fortsetzung) SYMBOL FUNKTION SYMBOL FUNKTION Wä gen Differenzial Stückzählung Dichtebestimmung Prozentwägen Spitzenwert halten Kostenberechnung Kontrollwägen der Zutaten Dynamisches Pipettenabgleich Wä gen Statistische Füllen Qualitätskontrolle Summieren Rezeptur...
  • Seite 145 EXPLORER-WAAGEN DE-143 TABELLE 9-13. SYMBOLE DER EXPLORER-WAAGE (Fortsetzung) SYMBOL FUNKTION SYMBOL FUNKTION Einheit Milligramm Einheit Momme Einheit Gramm Einheit Mesghal Einheit Hongkong Einheit Kilogramm Tael Einheit Singapur- Einheit Karat Tael Einheit Taiwan Einheit Unze Tael Einheit Troy-Unze Einheit Tikal Einheit Pfund (lb) Einheit Tola Einheit Einheit Baht...
  • Seite 146 DE-144 EXPLORER-WAAGEN TABELLE 9-13. SYMBOLE DER EXPLORER-WAAGE (Fortsetzung) SYMBOL FUNKTION SYMBOL FUNKTION Kalibrierung Kopfzeile zurücksetzen Benutzereinstellun Waagenname gen zurücksetzen Waagen-Setup Benutzername zurücksetzen Anwendungsmodi Projektname zurücksetzen Wä geeinheiten RS 232-Standard zurücksetzen GLP- und GMP- USB-Standard Daten zurücksetzen Kommunikation Externer Eingang 1 zurücksetzen I/O-Einstellungen Externer Eingang 2...
  • Seite 147 EXPLORER-WAAGEN DE-145 TABELLE 9-13. SYMBOLE DER EXPLORER-WAAGE (Fortsetzung) SYMBOL FUNKTION SYMBOL FUNKTION Kalibrierung sperren Benutzereinstellun gen sperren Waagen-Setup sperren Anwendungsmodi sperren Wä geeinheiten sperren GLP- und GMP- Daten sperren Kommunikation sperren Bibliothek sperren I/O-Einstellungen sperren Werkseinstellungen zurücksetzen sperren...

  • Seite 148: Kommunikation

    DE-146 EXPLORER-WAAGEN Kommunikation 9.4.1 Schnittstellenbefehle Die in der folgenden Tabelle aufgeführten Befehle werden von der Waage erkannt. Bei ungültigen Befehlen gibt die Waage die Antwort „ES“ zurück. TABELLE 9-14. LISTE DER EXPLORER-SCHNITTSTELLENBEFEHLE Befehlszeichen Funktion Anzeigegewicht sofort drucken (stabil oder instabil) Achtung: Wenn Eichpflichtig auf EIN steht, könnte IP nur stabile Anzeigegewichte drucken.
  • Seite 149 EXPLORER-WAAGEN DE-147 TABELLE 9-14. LISTE DER EXPLORER-SCHNITTSTELLENBEFEHLE (Fortsetzung) Befehlszeichen Funktion Seriennummer drucken. Terminal-Softwareversion, Wä gebrücken-Softwareversion, und Eichpflichtig EIN drucken (wenn Eichpflichtig auf EIN gestellt wurde). APW zählen (x) in Gramm einstellen. (APW muss gespeichert sein) Zählanwendungs-APW drucken. Prozentanwendungs-Bezugsgewicht (x) in Gramm einstellen. (Ein Bezugsgewicht muss gespeichert sein.) Prozentanwendungs-Bezugsgewicht drucken.
  • Seite 150 DE-148 EXPLORER-WAAGEN Allgemeine Anmerkungen: Befehle, die an das Anzeigegerät gesendet werden, müssen von einem CR/LF-Zeichen abgeschlossen werden. Alternative Befehlszeichen können vom Benutzer definiert werden. Die Datenausgabe wird stets mit einem CR/LF-Zeichen beendet. Anmerkung 1) Für das Drucken bei Stabilität gibt es eine 40 Sekunden lange Zeitüberschreitungssteuerung. Wenn der instabile Zustand mehr als 40 Sekunden dauert, antwortet die Waage mit „ES“.

  • Seite 151: Rs232 (Db9)-Stiftanschlüsse

    Stift 8: Sendeanforderung (Hardware-Handshake) (RTS) Die USB-Schnittstelle Die USB-Schnittstelle von Ohaus bietet eine einzigartige Lösung für das Problem, eine Waage unter Verwendung eines USB-Anschlusses mit einem Computer verbinden zu müssen. USB-Geräte sind in Klassen unterteilt, z. B. Diskettenlaufwerke, Digitalkameras, Drucker usw. Waagen gehören keiner allgemein anerkannten Klasse an;...

  • Seite 152: Waagen-Setup Für Usb-Schnittstelle

    DE-150 EXPLORER-WAAGEN Waagen-Setup für USB-Schnittstelle A) Die Ohaus-Schnittstelle ist so voreingestellt, dass die Kommunikation mit den folgenden Einstellungen ausgeführt wird: 9600 Baud, 8 Bit, keine Parität, kein Handshaking, 1 Stoppbit. Dies ist eine feste Einstellung, die nicht geändert werden kann.
  • Seite 153 EXPLORER-WAAGEN DE-151 Die von der Schnittstelle gesendeten Daten sind im ASCII-Standardformat und werden mit einem [CRLF]-Zeichen (Wagenrücklauf-Zeilenvorschub) abgeschlossen. Das Ausgabeformat ist wie folgt: [Gewicht] 10 Zeichen (rechtsbündig) [Leerzeichen] 1 Zeichen [Einheit] max. 5 Zeichen (linksbündig) [Leerzeichen] 1 Zeichen [Stabilitätsanzeige] 1 Zeichen “?” Wenn instabil oder unter Mindesgewicht, leer, wenn stabil [Leerzeichen] 1 Zeichen [Legende]...

  • Seite 154: Software-Updates

    Wenn sich im Druckpuffer Daten befinden, druckt der Drucker diese Daten zu Ende. Nach einem zweiten Drücken wird der automatische Druck fortgesetzt. SOFTWARE-UPDATES Ohaus führt ständig Optimierungen an der Waagen-Software durch. Um die jeweils neueste Version zu erhalten, wenden Sie sich bitte an Ihren Ohaus-Vertragshändler oder an die Ohaus Corporation.

  • Seite 155: Konformität

    Land zu Land unterschiedlich sind. Registrierung nach ISO 9001 Im Jahr 1994 wurde der Ohaus Corporation, USA, ein Zertifikat der Registrierung nach ISO 9001 vom Bureau Veritus Quality International (BVQI) verliehen, in dem bestätigt wird, dass das Ohaus-Qualitätsmanagementsystem den Anforderungen der Norm ISO 9001 entspricht.
  • Seite 156 Sollte dieses Gerät an Drittparteien abgegeben werden (zum privaten oder gewerblichen Gebrauch), muss der Inhalt dieser Vorschrift ebenfalls übermittelt werden. Anweisungen zur Entsorgung in Europa finden Sie unter www.ohaus.com/weee. Wä hlen Sie Ihr Land und suchen Sie nach WEEE. Vielen Dank für Ihren Betrag zum Umweltschutz.

  • Seite 157: Beschränkte Garantie

    DE-155 BESCHRÄNKTE GARANTIE Auf Ohaus-Produkte wird ab Datum der Auslieferung über die Dauer des Garantiezeitraums hinweg eine Garantie gegen Material- und Herstellungsmängel gegeben. Wä hrend des Garantiezeitraums wird Ohaus kostenlos jegliche Komponente(n), die sich als defekt erweist (erweisen), reparieren oder nach eigenem Ermessen ersetzen, wenn das Produkt bei Vorauszahlung der Versandkosten an Ohaus zurückgeschickt wird.
  • Seite 160 Ohaus Corporation 7 Campus Drive Suite 310 Parsippany, NJ 07054 USA Tel: (973) 377-9000 Fax: (973) 944-7177 Weltweite Geschäftsstellen. www.ohaus.com *83021174* Teile-Nr. 83021174 J © 2017 Ohaus Corporation, alle Rechte vorbehalten.

Diese Anleitung auch für:

Explorer ex224Explorer ex423Explorer ex324Explorer ex623Explorer ex1103Explorer ex2202 ... Alle anzeigen

Inhaltsverzeichnis
