Aufstellen der Maschine und Anschließen der Steuerung
Die Maschine ist mit den mitgelieferten Standfüße aufzustellen und zu nivelieren mit einer Wasserwaage.
Wichtig dabei ist das die Masche fest auf allen vier Füßen vibrationsfrei seht
Als nächstes muss die Steuerung an die Maschine angeschlossen werden, dafür muss an der rechten Seite
der Maschine die Schwarze Kabelkonsole geöffnet werden.
Zum Offnen sind die unteren beiden Schrauben ( M6 ) mit einem 4 mm Imbusschlüßel zu demontieren und
die Konsolenabdeckung nach oben klappen.
Nun können die Kabel mit den Steckern hindurch geführt werden, und der schwarze Kabelschlauch mit dem
Schließen der Konsole fixiert werden. Mit dem montieren der unteren beiden Schrauben wird die Konsole
wieder fest verschraubt und der Kabelschlauch ist fest montiert und Zugentlastet.
Nach dem öffnen der Fronttür werden die Steckverbindungen hergestellt ( siehe Fotos )
Die Steckverbindungen sind Verwechslungssicher

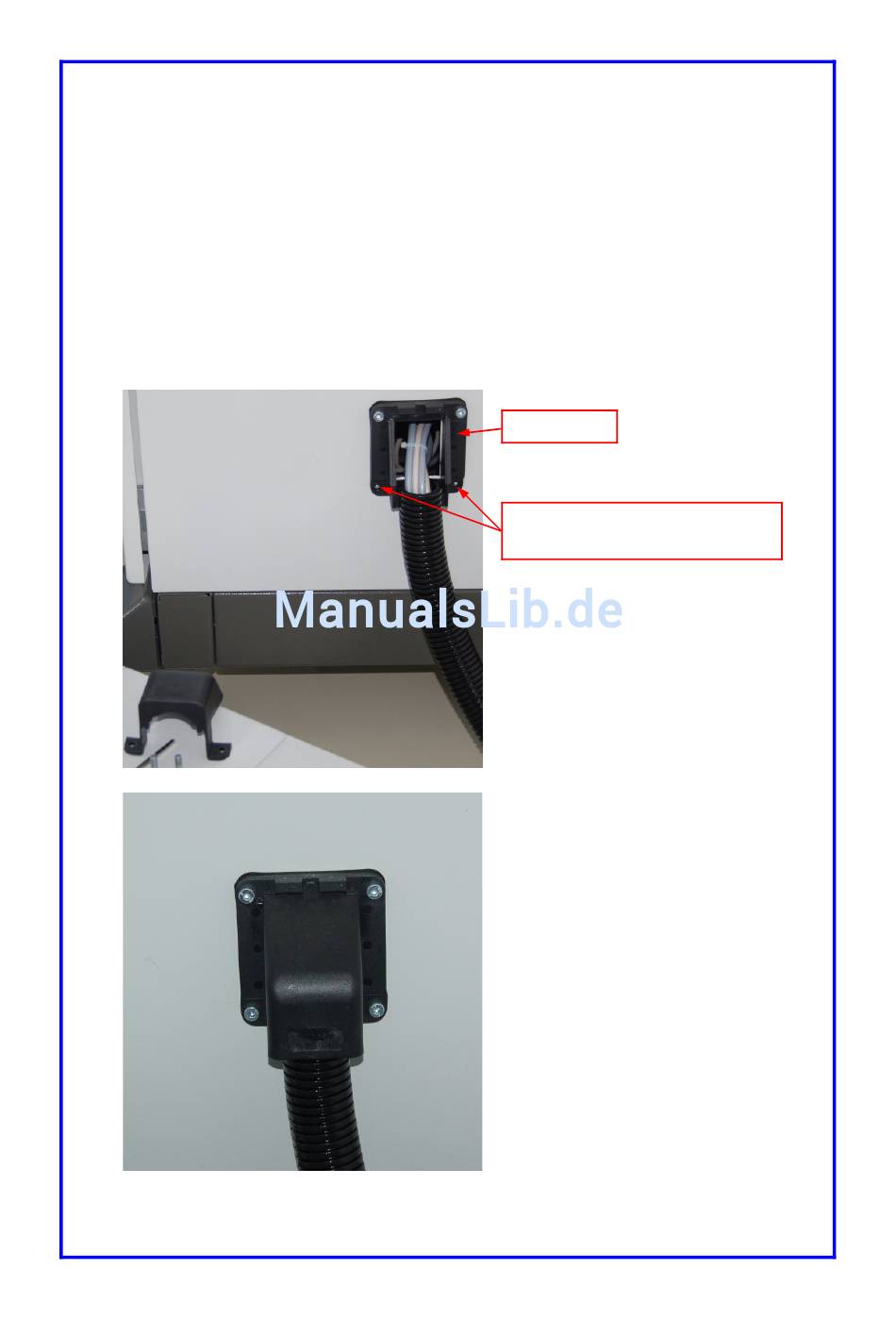

Kabelkonsole
Nur diese beiden Schrauben entfernen,
zum öffnen der Kabelkonsole
Fertig montiert
