Einspannen eines Rund– bzw. Formmessers

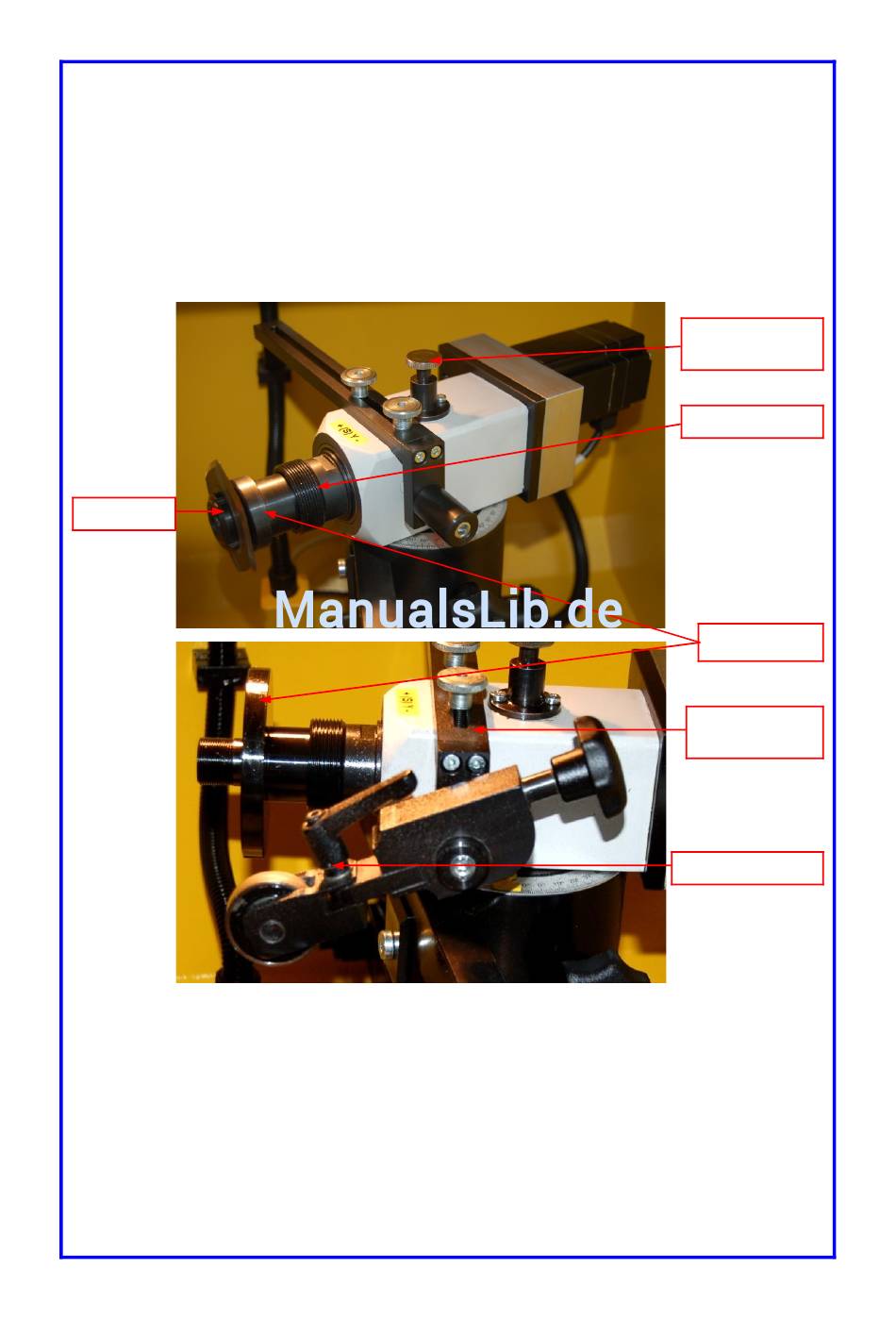

Zentrieren Sie das Rund oder Formmesser mit entsprechendem Reduzierring auf dem Spannflansch.
Spannen sie das Rundmesser mit der Mitgelieferten Druckscheibe und Spannmutter auf dem Spannflansch.
Hinweis:
Beim lösen oder festziehen der Spannmutter müssen sie die Schleifwellenarretierung
gedrückt halten.
Achtung! Beim festziehen oder lösen der Messer Verletzungsgefahr !!!
Spannmutter
Legen Sie nach dem einspannen des Rundmessers die Linette an der Rückseite des Messers an.
Richten Sie die Linette so aus, dass diese auf der Rückseite korrekt an der Schneide entsprechend dem
Winkel anliegt und mitläuft.
Entsprechend dem Messertyp können Sie den Linettenkopf von seinem Winkelwert beliebig ändern.
Die Linette dient als Abstützung des Rundmessers, und verleiht dem Rundmesser einen gratfreien Anschliff
20
Die Stützlinette findet nur bei Rundmesser Anwendung.
Kaindl-Schleiftechnik
REILING GmbH
Schleifwellen-
Arretierung
Schleifwelle
Spannflansch
Stützlinetten-
Verstellung
Winkeleinstellung
