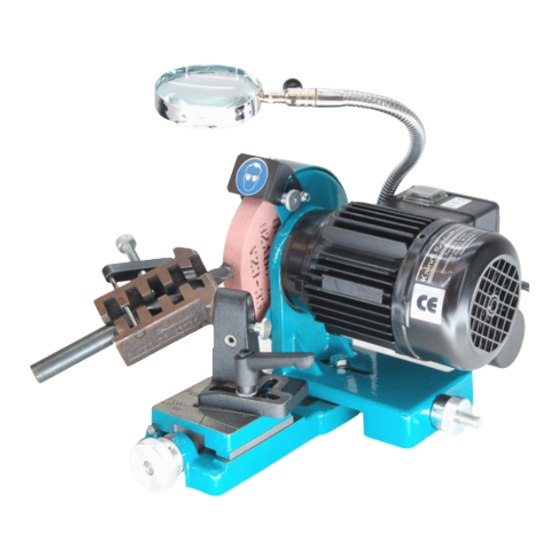

Kaindl BSG 20 Bedienungsanleitung
Bohrerschleifmaschine
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Kaindl BSG 20
Inhaltszusammenfassung für Kaindl BSG 20

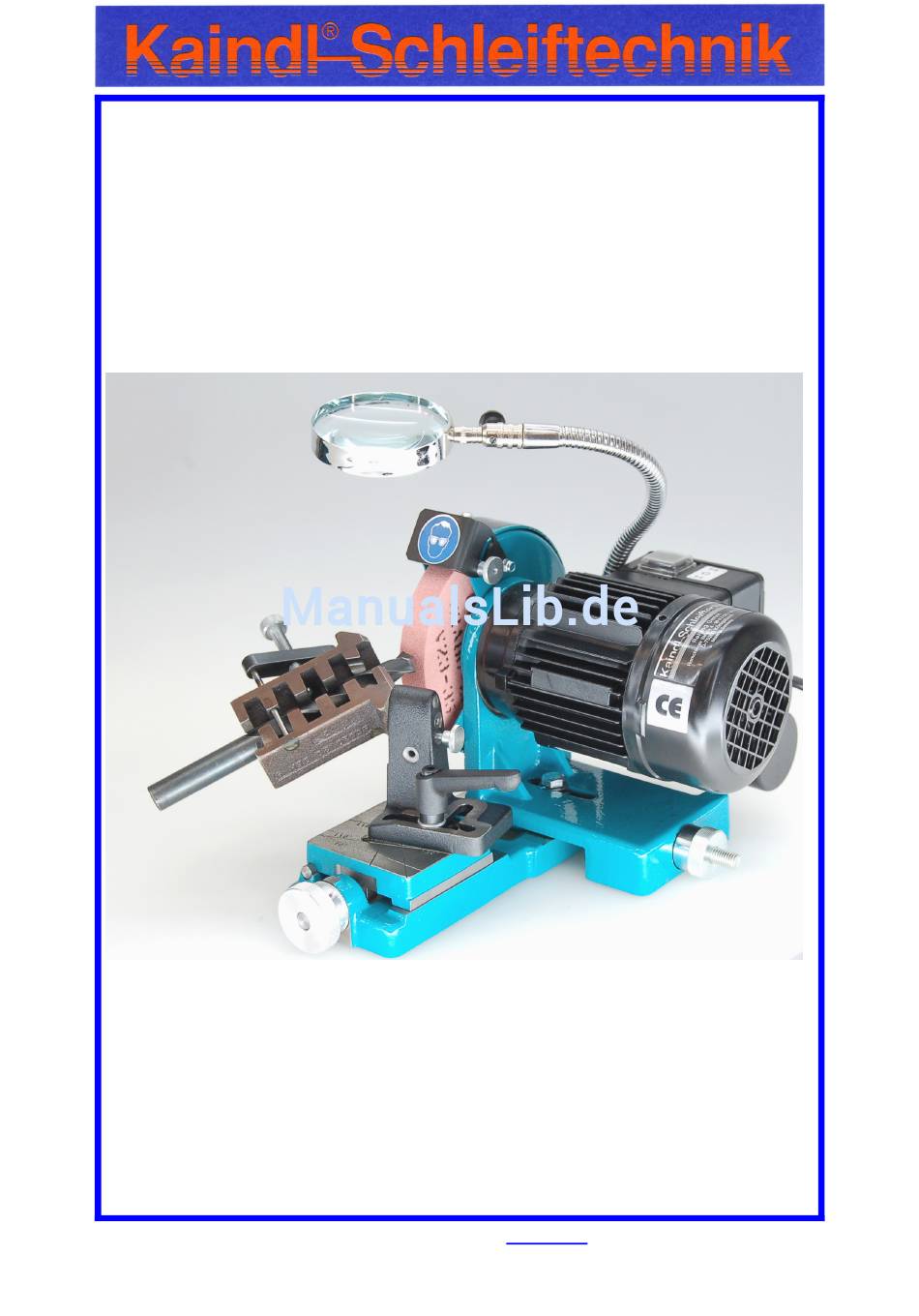

- Seite 1 Bedienungsanleitung für Bohrerschleifmaschine BSG 20 Original Bedienungsanleitung Bitte für künftige Verwendung aufbewahren ! Kaindl-Schleiftechnik REILING GmbH D-75203 Königsbach-Stein Remchinger Str. 4 Tel.: +49 7232 / 4001-0 Fax.: +49 7232 / 4001-30 Internet: www.kaindl.de E-Mail: info@kaindl.de...
-
Seite 2: Inhaltsverzeichnis
Kaindl-Schleiftechnik REILING GmbH Inhaltsverzeichnis: EG-Konformitätserklärung Produktbeschreibung Bestimmungsgemäße Verwendung Aufbau Funktionsbeschreibung Technische Daten Zubehör Allgemeine Sicherheitshinweise Sorgfaltspflicht des Betreibers Grundlegende Sicherheitsmaßnahmen Anforderung an das Bedienpersonal Sicherheitssymbole Standortwechsel Aufstellung Bedienung Schleifen eines Spiralbohrer Einstellung des Spitzenwinkel Schleifen des Bohrer Schleifen eines Stufenbohrer... -
Seite 3: Eg-Konformitätserklärung
Kaindl-Schleiftechnik Reiling GmbH Remchinger Strasse 4 75203 Königsbach-Stein Erklärt hiermit, dass die nachstehend Schleifmaschine beschriebene Maschine : Typ : BSG 20 Maschinen Nr.: Baujahr: Die Sicherheits– und Gesundheitsanforderungen EG-Maschinenrichtlinie (2006/42/EG) Folgender EG-Richtlinien erfüllt : EG-Richtlinie EMV (2004/108/EG) Angewendete harmonisierte Normen : EN ISO 12100-1 und EN ISO 12100-2 ;... -
Seite 4: Produktbeschreibung
- für das gelegentliche Schärfen von Spiralbohrer, Stufenbohrer, Holzbohrer, Forstnerbohrer, Blechbohrer, Steinbohrer (Hartmetall). Für andere als die hier aufgeführten Verwendungsarten ist das Bohrerschleifgerät BSG 20 nicht bestimmt und gilt als sachwidrige Verwendung! Zur bestimmungsgemäßen Verwendung gehört auch das Lesen dieser Betriebsanlei- tung sowie das Einhalten aller darin enthaltenen Hinweise - insbesondere der Sicherheitshinweise. -
Seite 5: Aufbau
Kaindl-Schleiftechnik REILING GmbH 2. Aufbau 1. Schalter für Motor Rechts und Linkslauf 2. Sechskantschraube zur Motorwinkelbefestigung Spezialkorundschleifscheibe Prismenaufnahmebock mit zwei Bohrungen zur Prismenarretierung Umschlagprisma mit einem Spannbereich für Bohrer von 1 – 20 mm Klemmhebel zur Spitzenwinkeleinstellung Bohrervorschubschlitten Rändelmutter mit Skala für Bohrervorschub Rändelmutter für Motorvorschub... -
Seite 6: Funktionsbeschreibung
REILING GmbH 3. Funktionsbeschreibung Das in seiner Art einmalige, mobile Bohrerschleifgerät BSG 20 von Kaindl bietet eine echte Alternative selbst zu größeren und wesentlich teueren Geräten. Durch seine robuste Bauweise, seine hohe Präzision, den geringen Platzbedarf und den günstigen Preis ist das Kaindl Bohrerschleifgerät BSG 20 selbst für einzelne Betriebsabteilungen und kleinere... -
Seite 7: Allgemeine Sicherheitshinweise
Diese Sicherheit kann in der betrieblichen Praxis jedoch nur dann erreicht werden, wenn alle dafür erforder- lichen Maßnahmen getroffen werden. Es unterliegt der Sorgfaltspflicht des Betreibers der BSG 20, diese Maßnahmen zu planen und ihre Ausfüh- rung zu kontrollieren. Der Betreiber muss insbesondere sicherstellen, dass: - das BSG 20 nur bestimmungsgemäß... -
Seite 8: Anforderung An Das Bedienpersonal
Dieses Symbol weist darauf hin, dass Gefahren für Maschine, Material oder Umwelt bestehen. Achtung Standortwechsel Nur mit gezogenem Netzstecker!! Greifen Sie das Bohrerschleifgerät BSG 20 am Motor, Eingriffspunkt vorne zwischen Motor und Motorwinkel. 1. Abmessungen und Gewicht Gewicht der BSG 20 :... -
Seite 9: Schleifen Von Bohrer
Die gebräuchlichsten Einstellwinkel sind 118, 130 und 180° Grad, diese sind bei der BSG 20 fest angegeben und lassen sich durch das Öffnen des Klemmhebels (Bild Seite 4 Nr. 6) und durch das Verschieben des Prismenaufnahmebocks (Bild Seite 4 Nr. 4) -
Seite 10: Schleifen Eines Stufenbohrer
Kaindl-Schleiftechnik REILING GmbH 3. Anschleifen der Bohrer Setzen Sie als erstes Ihre Schutzbrille auf ! Das Prisma wird mit dem ausgerichteten Bohrer auf den Schwenkstift des Prismenbocks aufgesteckt (Bild, Seite 4 Nr. 4) und vor der Schleifscheibe geschwenkt. Gleichzeitig bewegen Sie den Bohrervorschubschlitten mit der dafür vorgesehenen Rändelmutter ( Bild, Seite 4 Nr. -
Seite 11: Blechbohrer, Holzbohrer, Forstnerbohrer Und Fräser
Kaindl-Schleiftechnik REILING GmbH 5. Blechbohrer, Holzbohrer, Forstnerbohrer und Fräser Bei den oben angeführten Bohrern verwenden Sie die dafür speziell abgerichtete Schleifscheibenstirnseite (Bild). Lösen Sie mit dem Klemmhebel den Prismenaufnahmebock und stellen diesen auf den Einstellstrich am Bohrervorschubschlitten (siehe Bild). Die Einstellung der Bohrer erfolgt auf die gleiche Weise wie bei dem Spiralbohrer. -
Seite 12: Ausspitzen Der Querschneide
Kaindl-Schleiftechnik REILING GmbH 6. Ausspitzen der Querschneide Mit dem neuen Spannprisma ist es nun möglich den geschliffen Spiralbohrer auch Auszuspitzen. Die Bohrungen A und B sind zum Schleifen von Fräsern und Bohrern mit Vierflächenschliff (siehe Anleitung) Die Bohrung C ist für das Ausspitzen des Bohrers gedacht. -
Seite 13: Abrichten Der Schleifscheibe
Zum Abrichten der Schleifscheibe ( Edelkorund und Siliziumcarbid) lösen Sie den Klemmhebel und stellen sie den Prismenaufnahmebock parallel zur Schleifscheibenstirnseite auf die 90° Linie (wie im Bild). Befestigen Sie die Kaindl- Diamantabziehvorrichtung (Option) mit der Rändelschraube (Bild, Seite 4 Nr. 10) so wie auf dem Bild gezeigt am Prismenaufnahmebock. -
Seite 14: Wechseln Der Schleifscheibe
Schleifscheibenschutz streift (1 mm Abstand). Nun ziehen Sie die Stiftschraube wieder fest und montieren den Schleifscheibenschutz (in verkehrter Rei- henfolge) wieder an, und vergewissern sich ob der Schleifscheibenschutz einwandfrei montiert ist. BSG 20 DARF NIEMALS OHNE KORREKT MONTIERTEN CHLEIFSCHEIBENSCHUTZ... -
Seite 15: Ersatzteilliste
Alle Teile die Sie in der Ersatzteilliste finden können auch vom Bediener ausgetauscht werden. Reparaturen von Baugruppen wie das Umschlagprisma, oder die Grundplatte mit Führung und Spindel kön- nen nur bei uns im Hause Kaindl vollzogen werden, weil diese unmittelbar mit der Präzision des Gerätes in Verbindung stehen.
