Bedienung

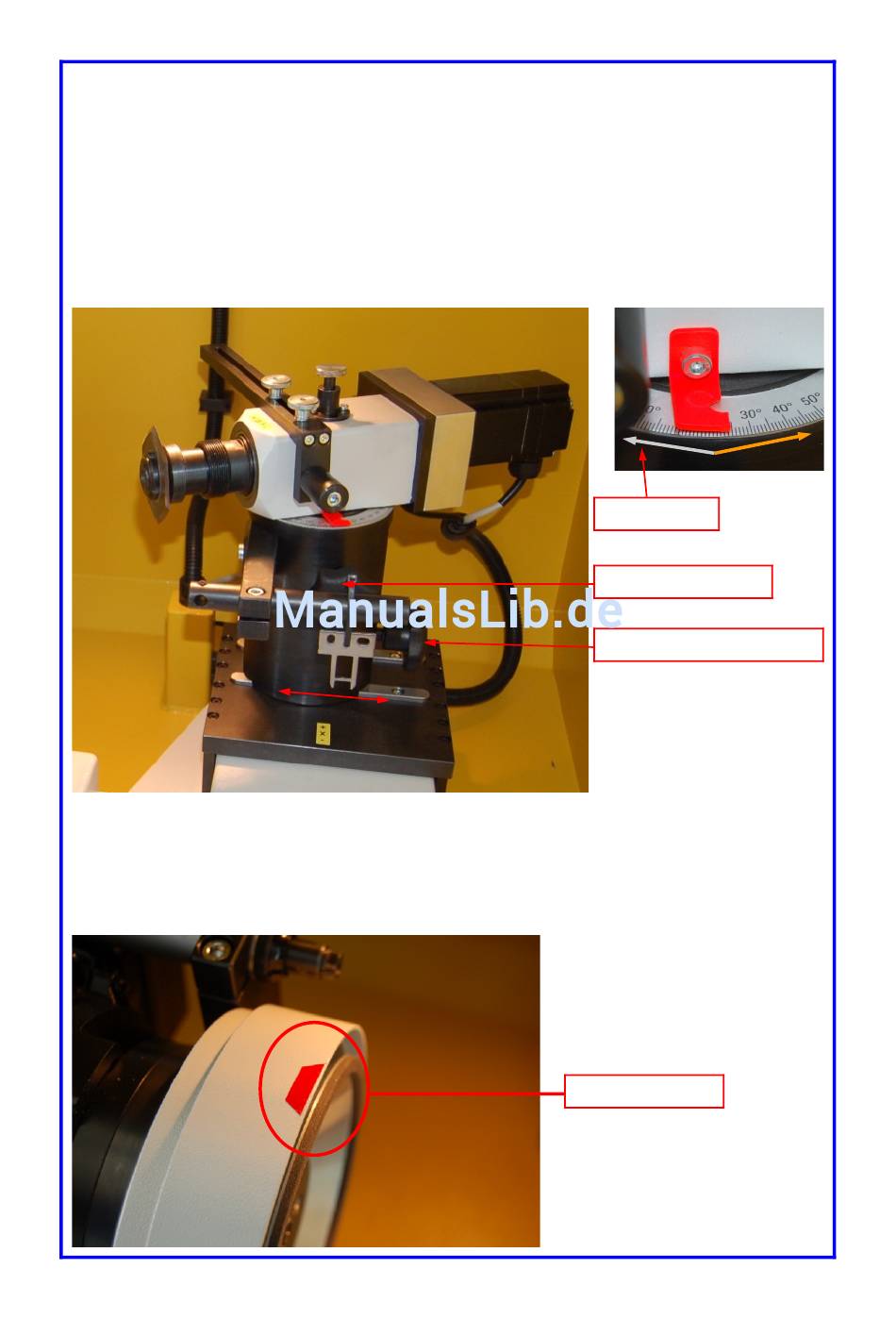

Ausrichten des Rund bzw. Formmesser
Durch öffnen der Sterngriffschraube ( 2 ) können sie den gesamten Aufnahmebock in Z Richtung
verschieben und wieder klemmen.
Durch öffnen der Sterngriffschraube ( 1 ) können Sie den zu schleifenden Winkel einstellen.
Unter 120 mm werden die Messerwinkel gegen den Uhrzeigersinn eingestellt, darüber mit dem
Uhrzeigersinn.
Uhrzeigersinn
( 1 ) Winkelverstellung
( 2 ) Aufnahmebockverstellung
Achten Sie bitte darauf, das Ihre Rund– bzw. Formmesser immer innerhalb des Schleifbereiches arbeiten,
um so die Winkeltreue über das gesamte Messer zu gewährleisten.
Der Schleifbereich ist Rot gekennzeichnet ( Siehe Foto )
Betrifft 3 Achs Konfiguration :
Nach dem Aufspannen des Werkstücks ist mit der Y-Achse eine Referenzfahrt durchzuführen !!
Schleifbereich
