Schritte
1. Entfernen Sie die drei Schrauben (M1.6x2), mit denen die Halterung für das Fingerabdruck-Lesegerät an der Systemplatine befestigt
ist.
2. Entfernen Sie die Halterung des Fingerabdruck-Lesegeräts von der Netzschalterplatine.
3. Entfernen Sie die Netzschalterplatine mit Netzschalter-FPC von der Handauflagen- und Tastaturbaugruppe.
Einbauen der Netzschalterplatine mit Fingerabdruck-Lesegerät
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

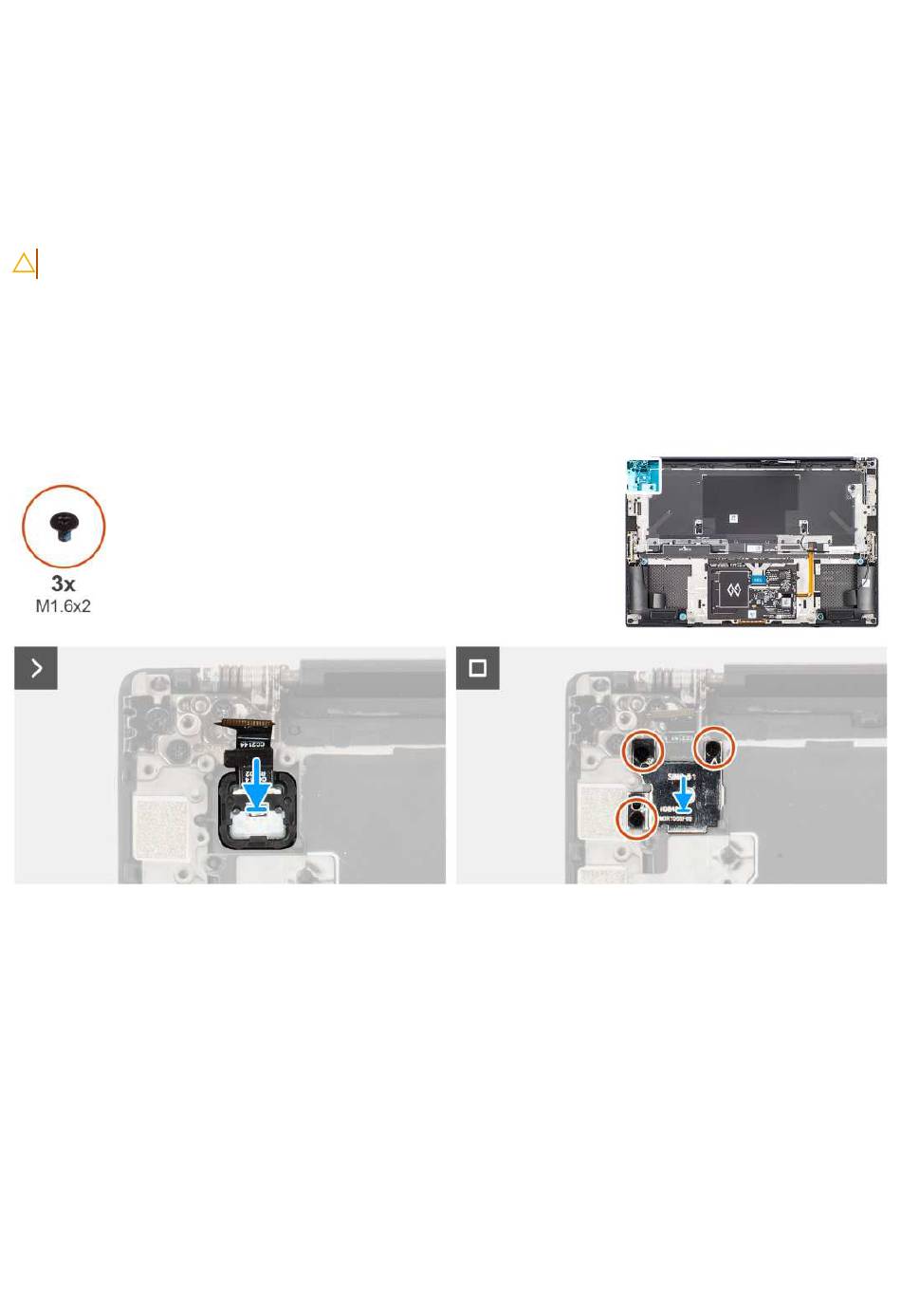

Die Abbildung zeigt die Position der Netzschalterplatine mit Fingerabdruck-Lesegerät und stellt das Installationsverfahren bildlich dar.
Abbildung 70. Einbauen der Netzschalterplatine mit Fingerabdruck-Lesegerät
Schritte
1. Platzieren Sie die FPC der Netzschalterplatine mit Fingerabdruck-Lesegerät korrekt ausgerichtet im Steckplatz auf der Handauflagen-
und Tastaturbaugruppe.
2. Richten Sie die Halterung des Fingerabdruck-Lesegeräts an der Netzschalterplatine aus und platzieren Sie sie.
3. Bringen Sie die drei Schrauben (M1.6x2) zur Befestigung der Halterung für das Fingerabdruck-Lesegerät an der Netzschalterplatine
wieder an.
Nächste Schritte
1. Bauen Sie die
Systemplatine
2. Bauen Sie die
Bildschirmbaugruppe
3. Installieren Sie die Audiobuchse.
4. Bauen Sie den
Grafikkartenlüfter
5. Bauen Sie den
Prozessorlüfter
90
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
ein.
ein.
ein.
ein.
