Info über diese Aufgabe
Die Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Verfahrens zum Entfernen.

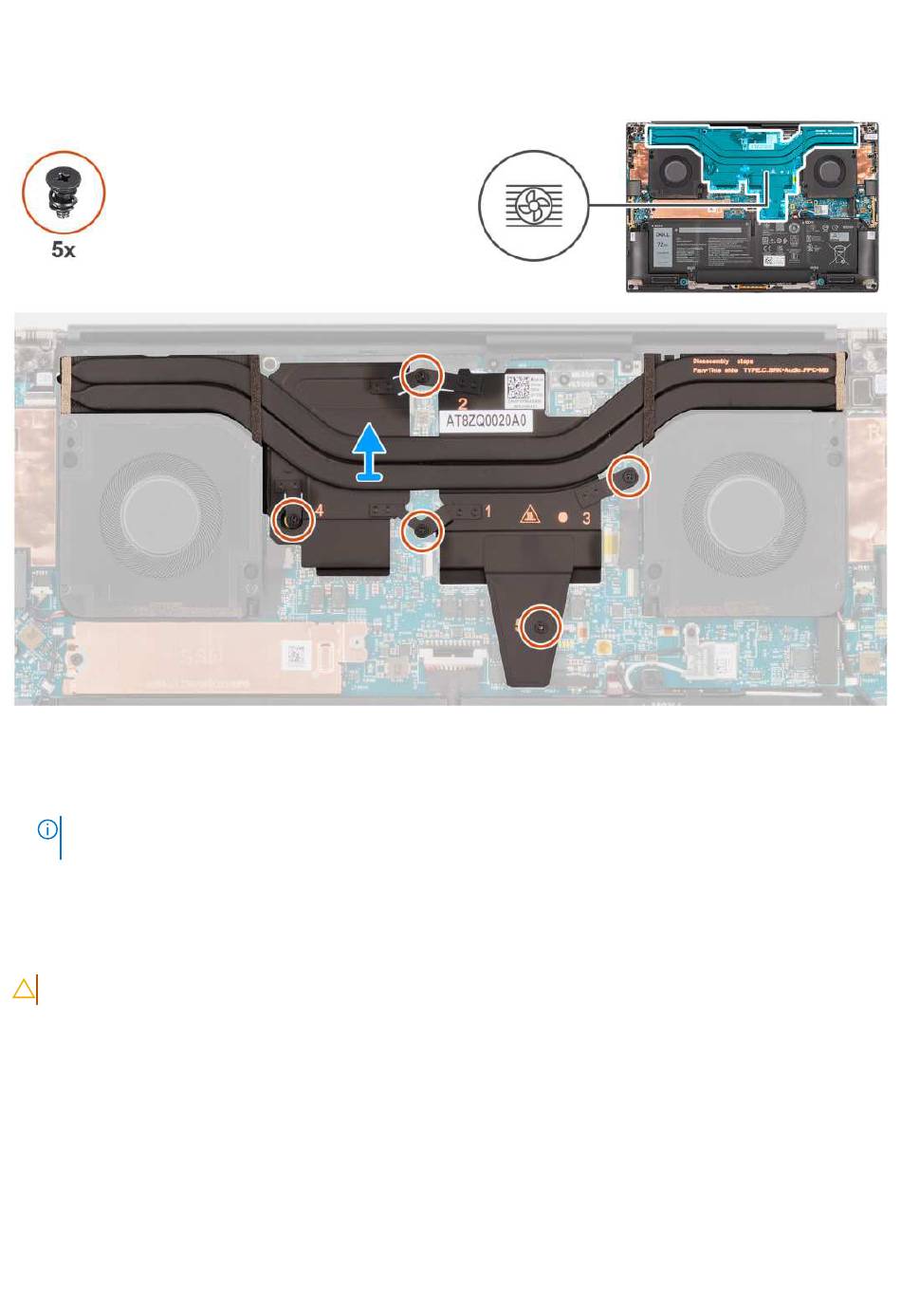

Abbildung 46. Entfernen des Kühlkörpers für separate Grafikkarte
Schritte
1. Lösen Sie die fünf unverlierbaren Schrauben, mit denen der Kühlkörper an der Hauptplatine befestigt ist.
ANMERKUNG:
Lösen Sie die unverlierbaren Schrauben in der auf der Kühlkörperbaugruppe neben den Schrauben angegebenen
Reihenfolge [5 > 4 > 3 > 2 > 1].
2. Heben Sie den Kühlkörper vorsichtig an und entfernen Sie ihn von der Hauptplatine.
Installieren des Kühlkörpers für separate Grafikkarte
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Installationsverfahrens.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
63
