2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Audiobuchse und stellen das Verfahren zum Entfernen bildlich dar.

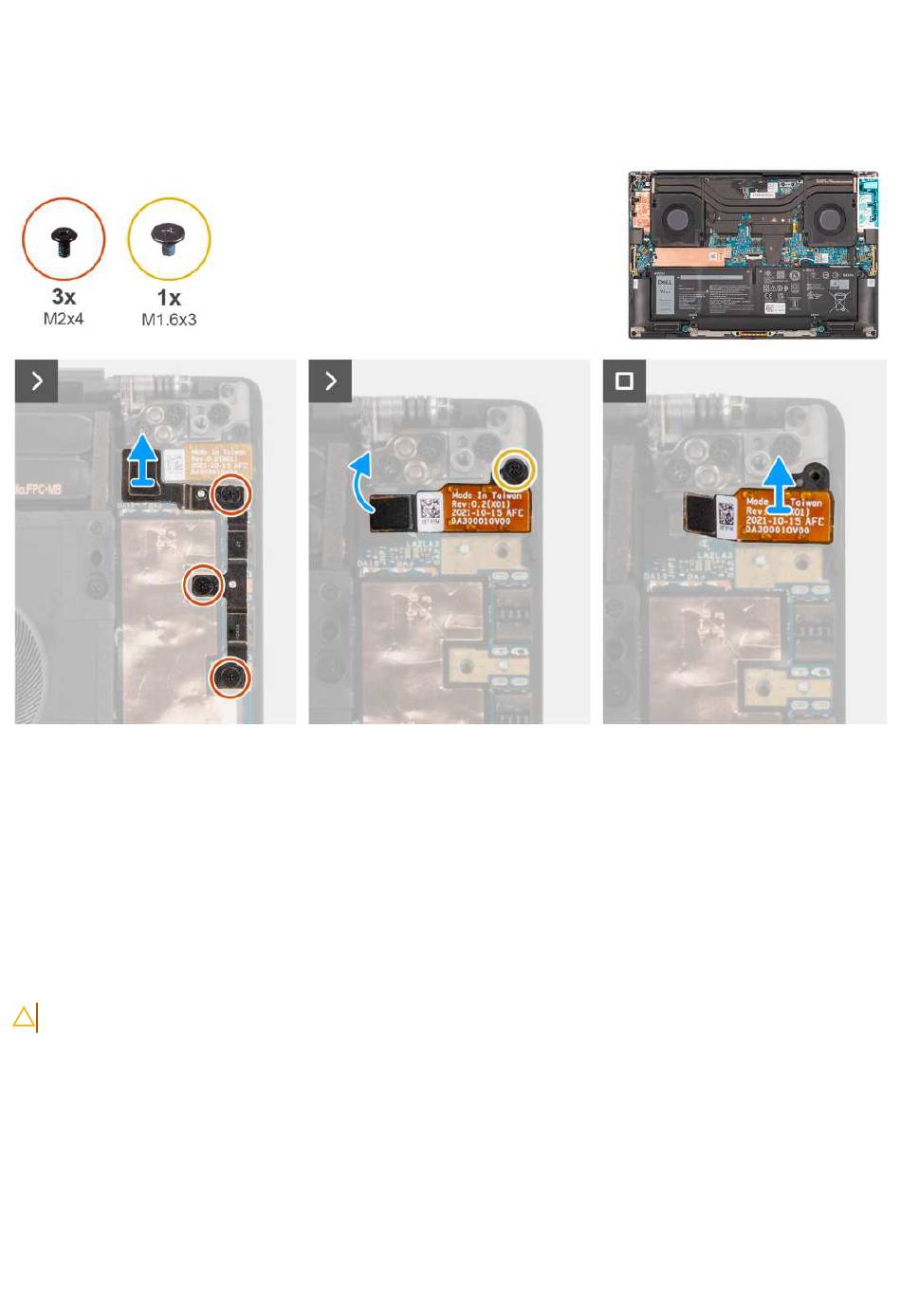

Abbildung 48. Entfernen der Audiobuchse
Schritte
1. Entfernen Sie die drei Schrauben (M2x4), mit denen die linke USB-Typ-C-Halterung an der Systemplatine befestigt ist.
2. Heben Sie die linke USB-Typ-C-Halterung ab und entfernen Sie sie von dem Anschluss auf der Systemplatine.
3. Trennen Sie die FPC der Audiobuchse vom Anschluss auf der Systemplatine.
4. Entfernen Sie die Schraube (M1.6x3), mit der die Audiobuchse an der Systemplatine befestigt ist.
5. Heben Sie die Audiobuchse von der Handauflagen- und Tastaturbaugruppe und entfernen Sie sie.
Installieren der Audiobuchse
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der Audiobuchse und stellen das Installationsverfahren bildlich dar.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
65
