Einbauen des SmartCard-Lesegeräts
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe

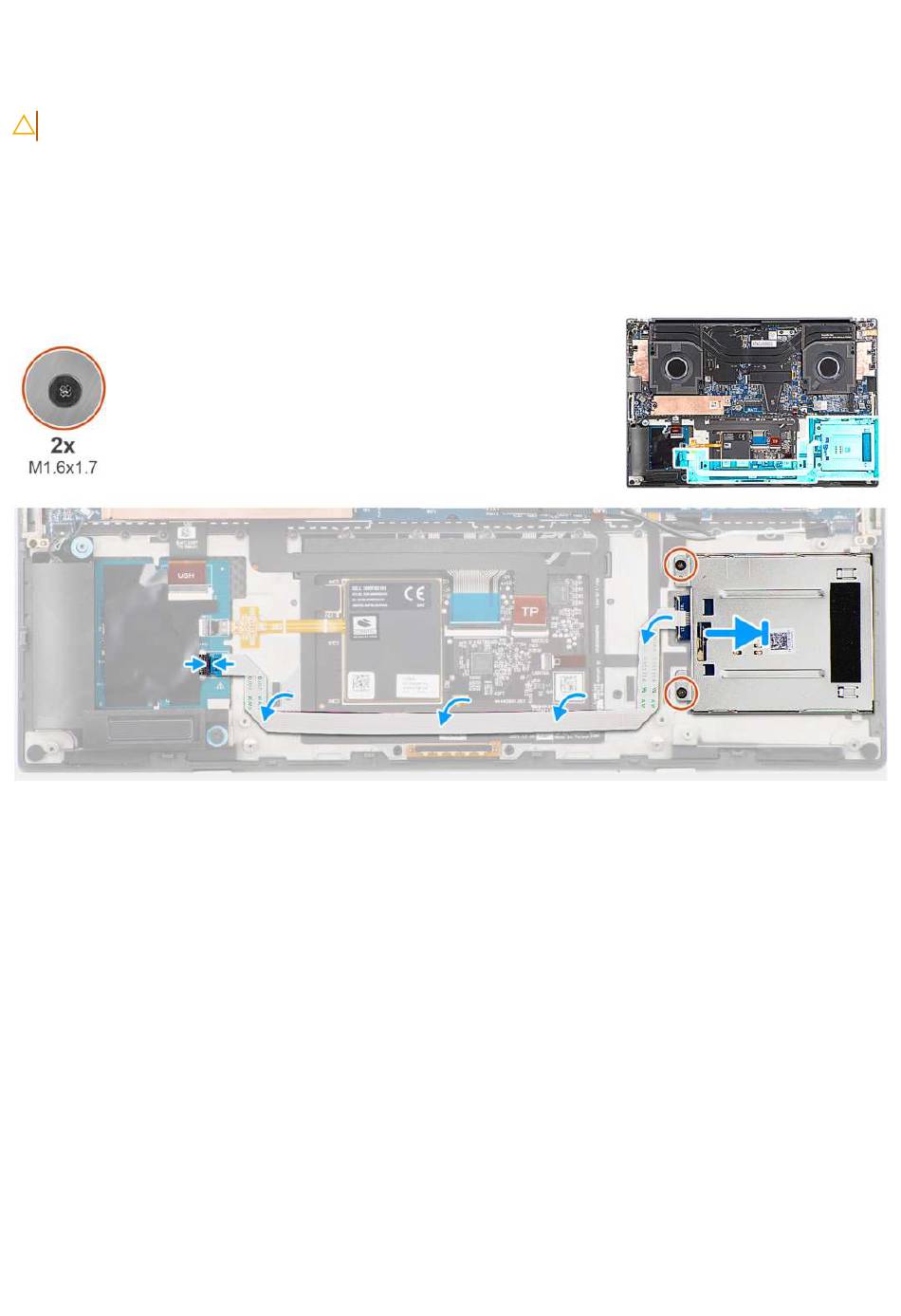

Die Abbildung zeigt die Position des SmartCard-Lesegeräts und bietet eine visuelle Darstellung des Installationsverfahrens.
Abbildung 53. Einbauen des SmartCard-Lesegeräts
Schritte
1. Platzieren Sie das SmartCard-Lesegerät korrekt ausgerichtet im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe.
2. Bringen Sie die zwei Schrauben (M1.6x1.7) wieder an, mit denen das SmartCard-Lesegerät an der Handauflagen- und
Tastaturbaugruppe befestigt wird.
3. Befestigen Sie das FFC des Smartcardlesegeräts an der Handauflagen- und Tastaturbaugruppe.
4. Schließen Sie das FFC des Smartcardlesegeräts an den Anschluss auf der USH-Platine an.
Nächste Schritte
1. Installieren Sie die Lautsprecher.
2. Setzen Sie den
Akku
ein.
3. Bringen Sie die
Bodenabdeckung
an.
4. Befolgen Sie die Anweisungen unter
Nach der Arbeit an Komponenten im Inneren des
Computers.
