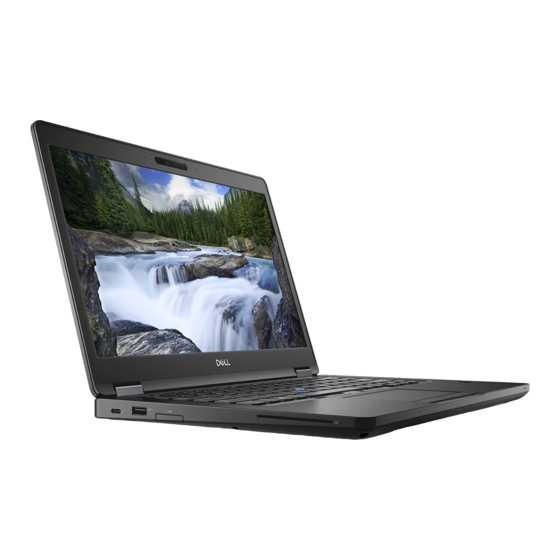

Dell Latitude 5490 Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Dell Anleitungen
  4. Notebooks
  5. Latitude 5490
  6. Benutzerhandbuch
Dell Latitude 5490 Benutzerhandbuch

Dell Latitude 5490 Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für Latitude 5490:
Inhaltsverzeichnis

Werbung

Quicklinks

Latitude 5490
Benutzerhandbuch
Vorschriftenmodell: P72G
Vorschriftentyp: P72G002

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 5490

Inhaltszusammenfassung für Dell Latitude 5490

  • Seite 1 Latitude 5490 Benutzerhandbuch Vorschriftenmodell: P72G Vorschriftentyp: P72G002...

  • Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen

    Tod von Personen zur Folge haben können. Copyright © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Arbeiten am Computer........................... 7 Sicherheitsvorkehrungen..............................7 Standby-Stromversorgung............................7 Bonding..................................7 Schutz vor elektrostatischer Entladung........................7 ESD-Service-Kit ................................8 Transport empfindlicher Komponenten........................9 Vor der Arbeit an Komponenten im Innern des Computers..................9 Nach der Arbeit an Komponenten im Inneren des Computers................... 10 2 Entfernen und Einbauen von Komponenten....................11 Empfohlene Werkzeuge..............................11 Liste der Schraubengrößen.............................
  • Seite 4 Entfernen des Tastaturgitters...........................24 Installieren des Tastaturgitters..........................25 Entfernen der Tastatur.............................. 25 Einbauen der Tastatur..............................28 Kühlkörper..................................28 Entfernen der Kühlkörper............................28 Einbauen des Kühlkörpers............................29 Systemlüfter..................................29 Entfernen des Systemlüfters............................29 Einbauen des Systemlüfters............................. 30 Netzanschluss-Port.................................30 Entfernen des Netzanschlusses..........................30 Installieren des Netzanschlusses..........................31 Gehäuserahmen................................31 Entfernen des Gehäuserahmens..........................31 Einsetzen des Gehäuserahmens..........................
  • Seite 5 Entfernen des Bildschirmscharniers ........................54 Installieren des Bildschirmscharniers ........................55 Hintere Bildschirmabdeckung (Baugruppe)........................55 Entfernen der Baugruppe der Bildschirmrückabdeckung ..................55 Installieren der Baugruppe der Bildschirmrückabdeckung ...................56 Handballenauflage................................57 Entfernen der Handballenstütze..........................57 Installieren der Handballenstütze..........................58 3 Technische Daten............................59 Prozessor..................................59 Speicher....................................
  • Seite 6 Herunterladen von Treibern............................89 Chipsatz-Treiber................................. 89 Serieller E/A-Treiber..............................90 Grafik-Controller-Treiber............................90 USB-Treiber.................................90 Netzwerktreiber................................91 Realtek-Audio................................91 Serial-ATA-Treiber............................... 91 Sicherheitstreiber...............................92 7 Fehlerbehebung............................93 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..93 Ausführen der ePSA-Diagnose..........................93 Zurücksetzen der Echtzeituhr............................93 8 Kontaktaufnahme mit Dell..........................95 Inhaltsverzeichnis...

  • Seite 7: Arbeiten Am Computer

    Tragen Sie Schuhe mit nicht leitenden Gummisohlen, um das Risiko eines Stromschlags zu reduzieren. Standby-Stromversorgung Dell-Produkte mit Standby-Stromversorgung müssen vom Strom getrennt sein, bevor das Gehäuse geöffnet wird. Systeme mit Standby- Stromversorgung werden im ausgeschalteten Zustand mit einer minimalen Stromzufuhr versorgt. Durch die interne Stromversorgung kann das System remote eingeschaltet werden (Wake on LAN), vorübergehend in einen Ruhemodus versetzt werden und verfügt über andere...

  • Seite 8: Esd-Service-Kit

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Nach Der Arbeit An Komponenten Im Inneren Des Computers

    Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Bauen Sie den Akku wieder ein.

  • Seite 11: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten Themen: • Empfohlene Werkzeuge • Liste der Schraubengrößen • SIM-Platine (Subscriber Identity Module) • Bodenabdeckung • Akku • SSD-Laufwerk – optional • Festplattenlaufwerk • Knopfzellenbatterie • WLAN-Karte • WWAN-Karte – optional • Speichermodule • Tastatur •...

  • Seite 12: Liste Der Schraubengrößen

    Liste der Schraubengrößen Tabelle 1. Latitude 5490 – Liste der Schraubengrößen M2x3 (dünner M2x2, Komponente M2,0x5 M2,0x2,0 M2x6 M2,0x2,5 M2,5 x 3 Kopf) Bodenabdeckung Akku Kühlkörper WLAN SSD-Karte Tastatur Bildschirmbaugruppe Bildschirm Netzanschluss-Port Handballenstütze LED-Platine Systemplatine USB-Typ-C-Halterung Bildschirmscharnierabdeck Bildschirmscharnier Festplattenlaufwerk Gehäuserahmen...

  • Seite 13: Einsetzen Der Subscriber Identification Module-Karte

    Schieben Sie das SIM-Kartenfach so in den Steckplatz, dass es hörbar einrastet. Einsetzen der Subscriber Identification Module-Karte Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in das Stiftloch ein [1]. Ziehen Sie am SIM-Kartenfach, um es zu entfernen [2]. Setzen Sie die SIM-Karte in das SIM-Kartenfach ein.
  • Seite 14 ANMERKUNG: Sie benötigen eventuell einen Kunststoffstift, um die Bodenabdeckung von den Kanten zu lösen. Entfernen und Einbauen von Komponenten...
  • Seite 15 Entfernen und Einbauen von Komponenten...

  • Seite 16: Einbauen Der Bodenabdeckung

    Einbauen der Bodenabdeckung Platzieren Sie die Bodenabdeckung und richten Sie sie dabei auf die Schraubenhalterungen am System aus. Ziehen Sie die acht unverlierbaren Schrauben fest, um die Bodenabdeckung am System zu befestigen. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 17: Ssd-Laufwerk - Optional

    Ziehen Sie die einzelne Schraube (M2x6) fest, um den Akku am System zu befestigen. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Bringen Sie die Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 18: Einbauen Der Ssd-Karte

    Einbauen der SSD-Karte Setzen Sie die SSD-Karte in den entsprechenden Anschluss im System ein. Bringen Sie die M2x3-Schraube an, mit der die SSD-Karte am System befestigt wird. Platzieren Sie den Mylar-Klebeschutz über der SSD-Karte. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des...

  • Seite 19: Einbauen Des Ssd-Rahmens

    Einbauen des SSD-Rahmens Setzen Sie den SSD-Rahmen in den Steckplatz im System ein. Bringen Sie die M2x3-Schraube an, mit der der SSD-Rahmen am System befestigt wird. Bauen Sie folgende Komponenten ein: SSD-Karte Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 20: Installieren Des Festplattenlaufwerks

    Installieren des Festplattenlaufwerks Setzen Sie das Festplattenlaufwerk in den Steckplatz auf dem System. Bringen Sie die vier M2x2,7+2,7-Schrauben an, um das Festplattenlaufwerk am System zu befestigen. Schließen Sie das Festplattenlaufwerkkabel an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Befolgen Sie die Schritte unter...

  • Seite 21: Einsetzen Der Knopfzellenbatterie

    Einsetzen der Knopfzellenbatterie Befestigen Sie die Knopfzellenbatterie an der Systemplatine. Schließen Sie das Kabel der Knopfzellenbatterie an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 22: Einsetzen Der Wlan-Karte

    Einsetzen der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WLAN Antenne mit den Anschlüssen auf der WLAN-Karte. Setzen Sie die WLAN-Kartenhalterung auf, um die WLAN-Kabel zu befestigen. Bringen Sie die M2x3-Schraube an, um die WLAN-Karte am System zu befestigen. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung...

  • Seite 23: Einbauen Der Wwan-Karte

    Trennen Sie die WWAN-Antennenkabel von den Anschlüssen der WWAN-Karte [1]. b Entfernen Sie die Schraube, mit der die WWAN-Karte am System befestigt ist [2]. Schieben und heben Sie die WWAN-Karte aus dem Steckplatz [3]. Einbauen der WWAN-Karte Setzen Sie die WWAN-Karte in den entsprechenden Steckplatz am System ein. Verbinden Sie die WWAN-Antennenkabel mit den Anschlüssen auf der WWAN-Karte.

  • Seite 24: Einsetzen Des Speichermoduls

    Hebeln Sie die Klammern, die das Speichermodul sichern, bis dieses herausspringt [1]. b Heben Sie das Speichermodul vom Anschluss weg [2]. Einsetzen des Speichermoduls Setzen Sie das Speichermodul in einem Winkel von 30 Grad in den Speicheranschluss ein, bis die Kontakte ordnungsgemäß im Steckplatz positioniert sind.

  • Seite 25: Installieren Des Tastaturgitters

    Installieren des Tastaturgitters Setzen Sie das Tastaturgitter auf die Tastatur und üben Sie an den Seiten sowie zwischen den Tastenreihen Druck aus, bis das Gitter einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des...
  • Seite 26 Drehen Sie das System um und klappen Sie das Notebook auf. d Entfernen Sie die fünf M2x2,5-Schrauben, mit denen die Tastatur am System befestigt ist [1]. Heben Sie die Tastatur an der Unterseite aus dem System [2] heraus, zusammen mit dem Tastaturkabel und dem Kabel für die Tastaturhintergrundbeleuchtung.
  • Seite 27 Entfernen und Einbauen von Komponenten...

  • Seite 28: Einbauen Der Tastatur

    Einbauen der Tastatur Halten Sie die Tastatur fest und führen Sie das Tastaturkabel und das die Tastaturbeleuchtungskabel durch die Handballenstütze im System. Richten Sie die Tastatur an den Schraubenhalterungen am System aus. Bringen Sie die fünf (M2x2,5)-Schraube an, um die Tastatur am System zu befestigen. Drehen Sie das System um und verbinden Sie das Tastaturkabel und das Tastaturbeleuchtungskabel mit dem Anschluss im System.

  • Seite 29: Einbauen Des Kühlkörpers

    Einbauen des Kühlkörpers Setzen Sie den Kühlkörper auf die Systemplatine. Bringen Sie die vier M2x3-Schrauben an, mit denen der Kühlkörper auf der Systemplatine befestigt ist. ANMERKUNG: • Bringen Sie die Kühlkörperschrauben in der Reihenfolge an, die auf dem Kühlkörper angegeben ist. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung...

  • Seite 30: Einbauen Des Systemlüfters

    Einbauen des Systemlüfters Setzen Sie den Systemlüfter in den Steckplatz im Computer ein. Verbinden Sie das Kabel des Systemlüfters mit dem Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: Gehäuserahmen Festplattenlaufwerk Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 31: Installieren Des Netzanschlusses

    Entfernen Sie die Schraube (M2x3), um die Netzanschlusshalterung, die den Netzanschluss an Ihrem System befestigt, zu lösen [3]. d Entfernen Sie die Netzanschlusshalterung aus dem Computer [4]. Ziehen Sie den Netzanschluss heraus und heben Sie ihn aus dem System [5]. Installieren des Netzanschlusses Richten Sie den Netzanschluss auf die Aussparungen des Steckplatzes aus und drücken Sie ihn nach unten.
  • Seite 32 Bodenabdeckung Akku Festplatte SSD-Karte SSD-Rahmen WLAN-Karte WWAN-Karte (optional) So lösen Sie den Gehäuserahmen: Lösen Sie die WLAN-Kabel aus den Kabelführungskanälen [1]. b Heben Sie den Riegel an und trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung und das Tastaturkabel von den Anschlüssen [2, 3, 4, 5] am System.

  • Seite 33: Einsetzen Des Gehäuserahmens

    Einsetzen des Gehäuserahmens Setzen Sie den Gehäuserahmen in den Steckplatz im System ein. Bringen Sie die fünf M2 x 3-Schrauben und die acht M2 x 5-Schrauben wieder an, mit denen der Gehäuserahmen am System befestigt wird. Verbinden Sie das Tastaturkabel und das Kabel der Tastaturhintergrundbeleuchtung mit den entsprechenden Anschlüssen am System. ANMERKUNG: Es muss je nach Tastaturtyp möglicherweise mehr als ein Kabel angeschlossen werden.

  • Seite 34: Led-Platine

    LED-Platine Entfernen der LED-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Folgendes entfernen: . Bodenabdeckung Akku Festplatte SSD-Karte SSD-Rahmen WLAN-Karte Gehäuserahmen So entfernen Sie die LED-Platine: Heben Sie den Riegel an und trennen Sie das LED-Kabel, das an den Anschluss auf der LED-Platine angeschlossen ist [1]. b Entfernen Sie die M2,0x2,0-Schraube, mit der die LED-Platine am System befestigt ist [2].

  • Seite 35: Smartcard-Modul

    Verbinden Sie das LED-Kabel mit dem Anschluss auf der LED-Platine. Bauen Sie folgende Komponenten ein: Gehäuserahmen WLAN-Karte SSD-Rahmen SSD-Karte Installieren des Festplattenlaufwerks Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. SmartCard-Modul Entfernen der Platine des Smart Card-Lesegeräts Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers.

  • Seite 36: Installieren Der Platine Des Smart Card-Lesegeräts

    So entfernen Sie die Platine des Smart Card-Lesegeräts: Entfernen Sie die 2 Schrauben (M2x3), mit denen das Smart Card-Lesegerät an der Handballenstütze befestigt ist [1]. b Schieben und heben Sie das Smart Card-Lesegerät aus dem Steckplatz im System [2]. Installieren der Platine des Smart Card-Lesegeräts Setzen Sie die Platine des Smart Card-Lesegeräts so ein, dass sie auf die Laschen am Gehäuse ausgerichtet ist.

  • Seite 37: Lautsprecher

    Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku Speichermodul Festplatte SSD-Karte SSD-Rahmen WLAN-Karte WWAN-Karte (optional) Tastaturgitter Tastatur Gehäuserahmen Systemplatine So entfernen Sie die Lautsprecher: Lösen Sie das Lautsprecherkabel aus den Kabelführungen [1].

  • Seite 38: Einbauen Des Lautsprechers

    Einbauen des Lautsprechers Setzen Sie das Lautsprechermodul ein und richten Sie es auf die Knotenpunkte am Gehäuse aus. Verlegen Sie die Lautsprecherkabel durch die Kabelführungskanäle. Bauen Sie folgende Komponenten ein: Systemplatine Gehäuserahmen Tastatur Tastaturgitter WLAN-Karte SSD-Rahmen SSD-Karte Festplattenbaugruppe Speichermodul Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des...
  • Seite 39 So lösen Sie die Systemplatine: Drehen Sie das System um und entfernen Sie die Schraube, mit der das Bildschirmkabel am System befestigt ist. b Drehen Sie das System um und entfernen Sie die zwei M2x3-Schrauben, mit denen die Bildschirmkabelhalterung befestigt ist [1]. Heben Sie die Metallhalterung des Bildschirmkabels vom System [2].
  • Seite 40 So entfernen Sie die Systemplatine: Entfernen Sie die vier M2x3-Schrauben, mit denen die Systemplatine befestigt ist [1]. b Heben Sie die Systemplatine aus dem System [2]. Entfernen und Einbauen von Komponenten...

  • Seite 41: Installieren Der Systemplatine

    Installieren der Systemplatine Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus. Bringen Sie die vier M2x3-Schrauben wieder an, um die Systemplatine am System zu befestigen. Befestigen Sie den DisplayPort-über-USB-Typ-C-Anschluss mit der Metallhalterung. Bringen Sie die zwei M2x3-Schrauben an, mit denen Sie die Metallhalterung am DisplayPort-über-USB-Typ-C-Anschluss befestigt wird.

  • Seite 42: Bildschirmscharnierabdeckung

    SSD-Rahmen SSD-Karte Festplatte Speichermodul Akku Bodenabdeckung SIM-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirmscharnierabdeckung Entfernen der Bildscharnierabdeckung Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku So entfernen Sie die Bildschirmscharnierabdeckung:...

  • Seite 43: Installieren Der Bildschirmscharnierabdeckung

    Installieren der Bildschirmscharnierabdeckung Setzen Sie die Bildschirmscharnierabdeckung auf das Bildschirmscharnier. Bringen Sie die M2x3-Schraube an, um die Bildschirmscharnierabdeckung am Bildschirmscharnier zu befestigen. Wiederholen Sie Schritt 1 und Schritt 2, um die verbleibende Bildschirmscharnierabdeckung anzubringen. Bauen Sie folgende Komponenten ein: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des...
  • Seite 44 So lösen Sie die Bildschirmbaugruppe: Entfernen Sie die zwei M2x5-Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist [1]. b Lösen Sie das WLAN-Kabel und das Bildschirmkabel aus den Kabelführungen [2] [3]. Entfernen und Einbauen von Komponenten...
  • Seite 45 Drehen Sie den Computer um. So entfernen Sie die Bildschirmbaugruppe: Entfernen Sie die zwei M2x5-Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist [1]. b Öffnen Sie den Bildschirm [2]. Entfernen und Einbauen von Komponenten...
  • Seite 46 Heben Sie die Bildschirmbaugruppe vom Computer ab. Entfernen und Einbauen von Komponenten...

  • Seite 47: Einbauen Der Bildschirmbaugruppe

    Einbauen der Bildschirmbaugruppe Legen Sie das Gehäuse auf den Rand einer ebenen Fläche. Richten Sie die Bildschirmbaugruppe auf die Schraubenhalterungen am System aus. Bringen Sie die zwei Schrauben wieder an, mit denen die Bildschirmbaugruppe befestigt wird. Schließen Sie den Bildschirm. Bringen Sie die zwei Schrauben wieder an, mit denen die Bildschirmbaugruppe befestigt wird.

  • Seite 48: Bildschirmblende

    Bildschirmblende Entfernen der Bildschirmblende Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmscharnierabdeckung Bildschirmbaugruppe So entfernen Sie die Bildschirmblende: Hebeln Sie die Bildschirmblende auf der Unterseite des Bildschirms heraus [1]. b Heben Sie die Bildschirmblende an, um sie zu lösen [2].

  • Seite 49: Bildschirm

    ANMERKUNG: Entfernen Sie die Schutzabdeckung des Klebebands auf der LCD-Blende, bevor Sie die Blende an der Bildschirmbaugruppe anbringen. Drücken Sie die Bildschirmblende von der Oberseite beginnend vorgehend nach unten und arbeiten Sie sich entlang der gesamten Blende vor, bis diese in die Bildschirmbaugruppe einrastet. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Bildschirmscharnierabdeckung...
  • Seite 50 So bauen Sie den Bildschirm aus: Ziehen Sie das leitende Klebeband ab [1]. b Entfernen Sie das Klebeband, mit dem das Bildschirmkabel befestigt ist [2]. Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Anschluss auf dem Bildschirm [3] [4]. Entfernen und Einbauen von Komponenten...

  • Seite 51: Einbauen Des Bildschirms

    Einbauen des Bildschirms Schließen Sie das Bildschirmkabel an den Anschluss an und bringen Sie das Klebeband an. Befestigen Sie das Bildschirmkabel mit dem leitenden Klebeband. Setzen Sie den Bildschirm wieder ein und richten Sie ihn an den Schraubenhalterungen an der Bildschirmbaugruppe aus. Bringen Sie die vier M2x3-Schrauben wieder an, um die an der äußeren Bildschirmabdeckung zu befestigen.

  • Seite 52: Bildschirmkabel (Edp)

    Bildschirmkabel (eDP) Entfernen des Bildschirmkabels Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmscharnierabdeckung Bildschirmbaugruppe Bildschirmblende Bildschirm Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul [1]. Lösen Sie das Bildschirmkabel vom Klebstoff und heben Sie es aus der äußeren Bildschirmabdeckung [2].

  • Seite 53: Kamera

    WLAN-Karte WWAN-Karte (optional) Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kamera Entfernen der Kamera Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte...

  • Seite 54: Installieren Der Kamera

    Installieren der Kamera Fügen Sie die Kamera in den entsprechenden Platz in der äußeren Bildschirmabdeckung ein. Schließen Sie das Kamerakabel an den Anschluss auf dem Kameramodul an. Bauen Sie folgende Komponenten ein: Bildschirm Bildschirmblende Bildschirmbaugruppe Bildschirmscharnierabdeckung WLAN-Karte WWAN-Karte (optional) Speichermodul Akku Bodenabdeckung Folgen Sie den Anweisungen unter...

  • Seite 55: Installieren Des Bildschirmscharniers

    Installieren des Bildschirmscharniers Platzieren Sie das Bildschirmscharnier auf der Bildschirmbaugruppe. Bringen Sie die sechs Schrauben (M2,5x3), mit denen das Bildschirmscharnier an der Bildschirmbaugruppe befestigt wird, wieder an. Wiederholen Sie Schritt 1 und Schritt 2, um die verbleibenden Bildschirmscharniere anzubringen. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Bildschirmscharnierabdeckung...

  • Seite 56: Installieren Der Baugruppe Der Bildschirmrückabdeckung

    Bodenabdeckung Akku Speichermodul WLAN-Karte WWAN-Karte (optional) Bildschirmscharnierabdeckung Bildschirmbaugruppe Bildschirmblende Bildschirm Bildschirmscharnier Bildschirmkabel Kamera Die Baugruppe der Bildschirmrückabdeckung stellt nach dem Entfernen aller Komponenten die einzig verbleibende Komponente dar. Installieren der Baugruppe der Bildschirmrückabdeckung Legen Sie die Baugruppe der Bildschirmrückabdeckung auf eine ebene Fläche. Bauen Sie folgende Komponenten ein: Kamera Bildschirmkabel...

  • Seite 57: Handballenauflage

    Handballenauflage Entfernen der Handballenstütze Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: SIM-Karte Bodenabdeckung Akku Speichermodul Festplattenlaufwerk SSD-Karte SSD-Rahmen WLAN-Karte WWAN-Karte (optional) Tastaturgitter Tastatur Kühlkörper Systemlüfter Gehäuserahmen Systemplatine Bildschirmscharnierabdeckung Bildschirmbaugruppe Nach dem Entfernen aller Komponenten verbleibt lediglich die Handballenstütze.

  • Seite 58: Installieren Der Handballenstütze

    Installieren der Handballenstütze Legen Sie die Handballenstütze auf eine ebene Fläche. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Bildschirmscharnierabdeckung Systemplatine Systemlüfter Gehäuserahmen Kühlkörperbaugruppe Tastatur Tastaturgitter WWAN-Karte (optional) WLAN-Karte SSD-Rahmen SSD-Karte Festplatte Speichermodul Akku Bodenabdeckung SIM-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 59: Technische Daten

    Technische Daten ANMERKUNG: Die angebotenen Konfigurationen können je nach Region variieren. Weitere Informationen zur Konfiguration Ihres Computers: • Windows 10: Klicken oder tippen Sie auf Start > Einstellungen > System > Info. Themen: • Prozessor • Speicher • Speicher – Technische Daten •...

  • Seite 60: Speicher

    SSD M.2 2280 SATA: bis zu 512 GB, OPAL SED-Optionen • M.2-2230-PCIe/NVMe-SSD: bis zu 512 GB • M.2-2280-PCIe-x2-NVMe-SSD: bis zu 1 TB, OPAL SED-Optionen • Dell Free-Fall-Sensor mit ultraschneller Reaktion und Festplattenlaufwerk-Isolierung (Standardausstattung) Audio Funktion Technische Daten Typen High-Definition-Audio Controller...

  • Seite 61: Video - Technische Daten

    Funktion Technische Daten Lautsprecher Zwei Lautstärkeregler Abkürzungstasten Video – Technische Daten Integriert Funktion Technische Daten Auf Systemplatine integriert, hardwarebeschleunigt UMA Controller • Grafikkarte Intel HD 620 • Intel UHD-Grafikkarte 620 Datenbus Integrierte Videokarte Unterstützung für • HDMI 1.4 externe Anzeigen •...

  • Seite 62: Anschlüsse Und Stecker

    Anschlüsse und Stecker Tabelle 5. Anschlüsse und Stecker 3 x USB 3.1 Gen 1-Anschlüsse (einer mit PowerShare) 1 x DisplayPort-über-USB-Typ-C-Anschluss. Video 1 x VGA, HDMI 1.4 (UMA)/HDMI 2.0 (separat) Netzwerk 1 x RJ-45 Modem SD-4.0-Speicherkartenleser Erweiterungskarten Smart Card-Lesegerät Ja (optional) Touch-Fingerabdruckleser Ja (optional) Kontaktloser Kartenleser...

  • Seite 63: Tastatur

    Funktion Technische Daten Bildwiederholfrequen 60 Hz Horizontaler +/- 40 Grad Betrachtungswinkel Vertikaler +10/-30 Grad Betrachtungswinkel Tastatur Tabelle 6. Tastatur Anzahl der Tasten 82 (USA), 83 (GB), 84 (BZ), 86 (JP) Größe Volle Größe X = 19,05 mm Tastenhöhe Y = 19,05 mm Tastenhöhe Option für Tastatur mit Hintergrundbeleuchtung Ja (optional) Definition von Tastenkombinationen...

  • Seite 64: Touchpad Technische Daten

    Fn+Einfg Energiesparmodus Fn+Druck WLAN ein/aus Fn+Pfeil nach links Startseite Pfeil nach rechts Ende Fn-Tastenmodus: Standard = Die Tasten F1 bis F12 fungieren als Funktionstasten. Um ihre sekundäre Funktion zu nutzen, müssen Sie die <Fn>-Taste gedrückt halten. Touchpad Technische Daten Tabelle 8. Touchpad – technische Daten Breite: 101,7 mm Abmessungen Höhe: 55,2 mm...

  • Seite 65: Akku

    Akku Funktion Technische Daten • 42 Wh • 51 Wh • 68 Wh • Akku mit langem Lebenszyklus, 4 Zellen 42 Wh • Länge: 181 mm (7,126 Zoll) • Breite: 95,9 mm (3,78 Zoll) • Höhe: 7,05 mm (0,28 Zoll) •...

  • Seite 66: Abmessungen Des Systems

    Funktion Technische Daten • 90-W-Adapter, 7,4-mm-Stecker Eingangsspannung 100 V AC – 240 V Wechselspannung Eingangsstrom • 65-W-Adapter: 1,7 A (maximal) • Halogen-freier 65-W-BFR/PVC-Adapter: 1,7 A • 90-W-Adapter: 1,6 A Adaptergröße 7,4 mm Eingangsfrequenz 50 bis 60 Hz Ausgangsstrom • 65-W-Adapter: 3,34 A (Dauerstrom) •...
  • Seite 67 • Lagerung: –40° C bis 65° C (–40° F bis 149° F) Relative Luftfeuchtigkeit • Betrieb: 10 % bis 90 % (nicht kondensierend) • Lagerung: 0 % bis 95 % (nicht kondensierend) Höhe über NN (maximal) • Betrieb: 3 048 m (10 000 ft) •...

  • Seite 68: Technologie Und Komponenten

    Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • Netzadapter • Kaby Lake – Intel Core Prozessoren der 7. Generation • Kaby Lake Refresh – Intel Core-Prozessoren der 8. Generation • DDR4 • HDMI 1.4 •...

  • Seite 69: Technische Daten Zu Kaby Lake

    Technische Daten zu Kaby Lake Tabelle 12. Technische Daten zu Kaby Lake Prozessornummer Taktrate Cache Anzahl Kerne/ Strom verbrauch Speichertyp Grafik Anzahl Threads Intel Core i3-7100U (3 MB 2,4 GHz 3 MB 15 W DDR4-2133 Intel HD-Grafikkarte Cache, bis zu 2,4 GHz), Dual Core Intel Core i5-7200U (3 MB 2,5 GHz...

  • Seite 70: Technische Daten Zu Kaby Lake Refresh

    • Intel Rapid Storage Technology Technische Daten zu Kaby Lake Refresh Tabelle 13. Technische Daten zu Kaby Lake Refresh Prozessornummer Taktrate Cache Anzahl Kerne/ Stromversorgung Speichertyp Grafik Anzahl Threads Intel Core i7-8650U 4,2 GHz 8 MB 15 W DDR4-2400 oder Intel UHD-Grafik LPDDR3-2133 Intel Core i7-8550U...

  • Seite 71: Speicherfehler

    Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. Gebogene Kante Speicherfehler Bei Speicherfehlern im System wird der neue Fehlercode EIN-BLINKEN-BLINKEN oder EIN-BLINKEN-EIN angezeigt. Wenn der gesamte Speicher ausfällt, schaltet sich die LCD-Anzeige nicht ein.

  • Seite 72: Vorteile Von Hdmi

    • Zusätzliche Farbräume – Fügt Unterstützung für weitere Farbmodelle hinzu, die in der Digitalfotografie und Computergrafik verwendet werden • 4K-Support – Ermöglicht Video-Auflösungen weit über 1080p und unterstützt somit Bildschirme der nächsten Generation, welche den Digital Cinema Systemen, die in vielen kommerziellen Kinos verwendet werden, gleichkommen •...

  • Seite 73: Geschwindigkeit

    Geschwindigkeit Die aktuelle USB 3.0 /USB-3.1 Gen-1-Spezifikation definiert drei Geschwindigkeitsmodi: Super-Speed, Hi-Speed und Full-Speed. Der neue SuperSpeed-Modus hat eine Übertragungsrate von 4,8 Gbit/s. Die Spezifikation übernimmt weiterhin die USB-Modi Hi-Speed- und Full- Speed, die jeweils als USB 2.0 und 1.1 bekannt sind. Die langsameren Modi arbeiten weiterhin bei 480 Mbit/s und 12 Mbit/s und bewahren ihre Rückwärtskompatibilität.

  • Seite 74: Kompatibilität

    • Solid-State-Festplatten mit USB 3.0 /USB-3.1 Gen 1 • RAIDs mit USB 3.0 /USB 3.1 Gen 1 • Optische Medien/Laufwerke • Multimedia-Geräte • Netzwerkbetrieb • Adapterkarten & Hubs mit USB 3.0 /USB-3.1 Gen 1 Kompatibilität Gute Nachrichten: der USB 3.0 /USB-3.1 Gen 1 wurde von Anfang an so geplant, dass er mit USB 2.0 friedlich koexistieren kann. USB 3.0 / USB-3.1 Gen 1 gibt neue physische Verbindungen an.
  • Seite 75 aber das war's dann auch schon. Ein Laptop kann beispielsweise bis zu 60 Watt benötigen. Die USB Power Delivery -Spezifikation erhöht diese Leistung auf 100 Watt. Sie ist bidirektional, so dass ein Gerät Leistung entweder senden oder empfangen kann. Und diese Leistung kann gleichzeitig übertragen werden, während das Gerät Daten über die Verbindung überträgt.

  • Seite 76: Optionen Des System-Setup

    Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •...

  • Seite 77: Navigationstasten

    Desktop angezeigt wird. Fahren Sie dann den Computer herunter und versuchen Sie es erneut. ANMERKUNG: Nach Anzeige des Dell-Logos können Sie auch die Taste F12 drücken und dann das BIOS-Setup auswählen. Optionen des Bildschirms „General“ (Allgemein) In diesem Abschnitt werden die primären Hardwarefunktionen des Computers aufgelistet.

  • Seite 78: Beschreibung

    Option Beschreibung Tag-Nummer, Systemkennnummer, Besitzkennnummer, Besitzdatum, Herstellungsdatum und der Express- Servicecode). • Memory Information (Speicherinformation): Angezeigt werden Memory Installed, Memory Available, Memory Speed, Memory Channels Mode, Memory Technology, DIMM A Size, und DIMM B Size (Installierter Speicher, Verfügbarer Speicher, Speichertaktrate, Speicherkanalmodus, Speichertechnologie, DIMM-A-Größe und DIMM-B-Größe).
  • Seite 79 ANMERKUNG: USB-Tastatur und -Maus funktionieren im BIOS ungeachtet dieser Einstellungen immer. Dell Type-C Dock Die Option Always Allow Dell Docks (Dell Docks immer zulassen) ist standardmäßig aktiviert. Configuration USB PowerShare Dieses Feld konfiguriert das Verhalten der Funktion USB PowerShare. Diese Option ermöglicht das Aufladen externer Geräte über den USB-PowerShare-Anschluss unter Verwendung der in der Systembatterie gespeicherte...

  • Seite 80: Bildschirm Optionen

    Bildschirm Optionen Option Beschreibung LCD Brightness Ermöglicht das Einstellen der Bildschirmhelligkeit je nach der Energiequelle (On Battery [Akkubetrieb] und On AC [Betrieb am Stromnetz]). ANMERKUNG: Die Videoeinstellung wird nur angezeigt, wenn im System eine Videokarte installiert ist. Optionen des Bildschirms „Security“ (Sicherheit) Option Beschreibung Admin Password...
  • Seite 81 Option Beschreibung Standardeinstellung: Allow Non-Admin Password Changes (Änderungen an anderen Kennwörtern als dem Administratorkennwort zulassen) ist ausgewählt. Non-Admin Setup Mit dieser Option können Sie bestimmen, ob Änderungen an der Einrichtungsoption bei festgelegtem Changes Administratorkennwort zulässig sind. Wenn diese Option deaktiviert ist, sind die Einrichtungsoptionen durch das Administratorkennwort gesperrt.

  • Seite 82: Optionen Des Bildschirms „Secure Boot" (Sicherer Start)

    Option Beschreibung Admin Setup Ermöglicht es, Benutzer vom Aufrufen des Setups abzuhalten, wenn ein Administratorkennwort festgelegt ist. Lockout Standardeinstellung: Disabled (Deaktiviert) Master Password Ermöglicht das Deaktivieren des Masterkennwort-Supports. Das Festplattenkennwort muss gelöscht werden, Lockout damit die Einstellung geändert werden kann. •...

  • Seite 83: Optionen Des Bildschirms „Performance" (Leistung)

    Option Beschreibung • Deaktiviert • Enabled (Aktiviert) • Software Controlled (Softwaregesteuert) (Standardeinstellung) Enclave Memory Mit dieser Option wird die Größe der Speicherreserve von SGX-Enklaven festgelegt (SGX Enclave Reserve Size Memory Size). Die Optionen sind: • 32 MB • 64 MB •...

  • Seite 84: Optionen Des Bildschirms „Power Management" (Energieverwaltung)

    • Enable USB Wake Support (USB Wake Support aktivieren) • Wake on Dell USB-C Dock (Wake on Dell USB-C Dock): Diese Option ist standardmäßig aktiviert. Wireless Radio Ermöglicht die Aktivierung oder Deaktivierung der Funktion, die automatisch zwischen kabelgebundenen und Control Wireless-Netzwerken wechselt, ohne von einer physischen Verbindung abhängig zu sein.

  • Seite 85: Optionen Des Bildschirms „Post Behavior" (Verhalten Beim Post)

    • Standard (Standard) – Lädt den Akku mit einer Standardrate vollständig auf. • ExpressCharge (Schnellladevorgang) – Der Akku kann mithilfe der Schnellladetechnologie von Dell innerhalb einer kürzeren Zeit geladen werden. Diese Option ist standardmäßig aktiviert. • Primarily AC use (Primäre Wechselstromverwendung).

  • Seite 86: Verwaltungsfunktionen

    Option Beschreibung Fn Key Emulation Ermöglicht die Festlegung der Option, bei der die Taste „Scroll Lock“ verwendet wird, um die Tastenfunktion „Fn“ zu simulieren. Enable Fn Key Emulation (Emulation für die Taste <Fn> aktivieren) (Standardeinstellung) Fn Lock Options Ermöglicht Ihnen, mit der Tastenkombination „Fn+Esc“ für das primäre Verhalten der F1-F12-Tasten zwischen den Standard- und sekundären Funktionen zu wechseln.

  • Seite 87: Optionen Des Bildschirms „Virtualization Support" (Unterstützung Der Virtualisierung)

    Optionen des Bildschirms „Virtualization support“ (Unterstützung der Virtualisierung) Option Beschreibung Virtualization Ermöglicht das Aktivieren oder Deaktivieren der Intel Virtualization Technology (Intel-Virtualisierungstechnologie). Enable Intel Virtualization Technology (Intel-Virtualisierungstechnologie aktivieren): Diese Option ist standardmäßig aktiviert. VT for Direct I/O Aktiviert oder deaktiviert die Nutzung der von der Intel®-Virtualisierungstechnologie für direktes E/A bereitgestellten zusätzlichen Hardwarefunktionen durch den VMM (Virtual Machine Monitor).
  • Seite 88 Option Beschreibung BIOS Downgrade Dieses Feld steuert den Flash-Vorgang der Systemfirmware auf frühere Versionen. • Allows BIOS Downgrade (Ermöglicht BIOS-Downgrade) – standardmäßig aktiviert Data Wipe Dieses Feld ermöglicht es Benutzern, Daten von allen internen Speichergeräten sicher zu löschen. Es folgt eine Liste mit betroffenen Geräten: •...

  • Seite 89: Software

    NeoKylin 6.0 (64 Bit) Herunterladen von Treibern Schalten Sie das/den Notebook ein. Rufen Sie die Website Dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer für Ihr/Ihren Notebook ein und klicken Sie auf Senden. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, verwenden Sie die automatische Erkennungsfunktion oder suchen Sie manuell nach Ihrem Notebook-Modell.

  • Seite 90: Serieller E/A-Treiber

    • Treiber für Intel Dynamic Platform und Thermal Framework • Intel Serial IO-Treiber • Management Engine • Realtek PCI-E-Speicherkarte Serieller E/A-Treiber Überprüfen Sie, ob die Treiber für das Touchpad, die IR-Kamera und die Tastatur installiert sind. Abbildung 4. Serieller E/A-Treiber Grafik-Controller-Treiber Überprüfen Sie, ob der Grafik-Controller-Treiber bereits auf dem Computer installiert ist.

  • Seite 91: Netzwerktreiber

    Netzwerktreiber Installieren Sie die WLAN- und Bluetooth-Treiber von der Dell Support-Website. Tabelle 17. Netzwerktreiber Vor der Installation Nach der Installation Realtek-Audio Überprüfen Sie, ob die Audiotreiber bereits auf dem Computer installiert sind. Tabelle 18. Realtek-Audio Vor der Installation Nach der Installation Serial-ATA-Treiber Installieren Sie den aktuellen Intel Rapid Storage-Treiber, um eine optimale Leistung zu gewährleisten.

  • Seite 92: Sicherheitstreiber

    Sicherheitstreiber Dieser Abschnitt listet die Sicherheitsgeräte im Geräte-Manager auf. Sicherheitsgerätetreiber Überprüfen Sie, ob die Sicherheitsgerätetreiber bereits auf dem Computer installiert sind. Fingerabdrucksensortreiber Überprüfen Sie, ob die Treiber für den Fingerabdrucksensor auf dem Computer installiert sind. Software...

  • Seite 93: Fehlerbehebung

    Mit der Funktion zum Zurücksetzen der Echtzeituhr (Real Time Clock) können Sie oder der Servicetechniker das kürzlich eingeführten Systeme Dell Latitude und Precision in bestimmten No POST/No Boot/No Power (Kein POST/Kein Start/Kein Strom) -Situationen wiederherstellen. Sie können die RTC-Zurücksetzung im ausgeschalteten Systemzustand nur initiieren, wenn das System an den Netzstrom angeschlossen ist.
  • Seite 94 ANMERKUNG: Wenn der Netzstromanschluss des Systems während des Vorgangs unterbrochen oder der Netzschalter länger als 40 Sekunden gedrückt gehalten wird, kommt es zum Abbruch der RTC-Zurücksetzung. Die RTC-Zurücksetzung führt dazu, dass BIOS auf die Standardeinstellungen zurückgesetzt wird, die Bereitstellung von Intel vPro aufgehoben wird sowie Datum und Uhrzeit des Systems zurückgesetzt werden.

  • Seite 95: Kontaktaufnahme Mit Dell

    Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
