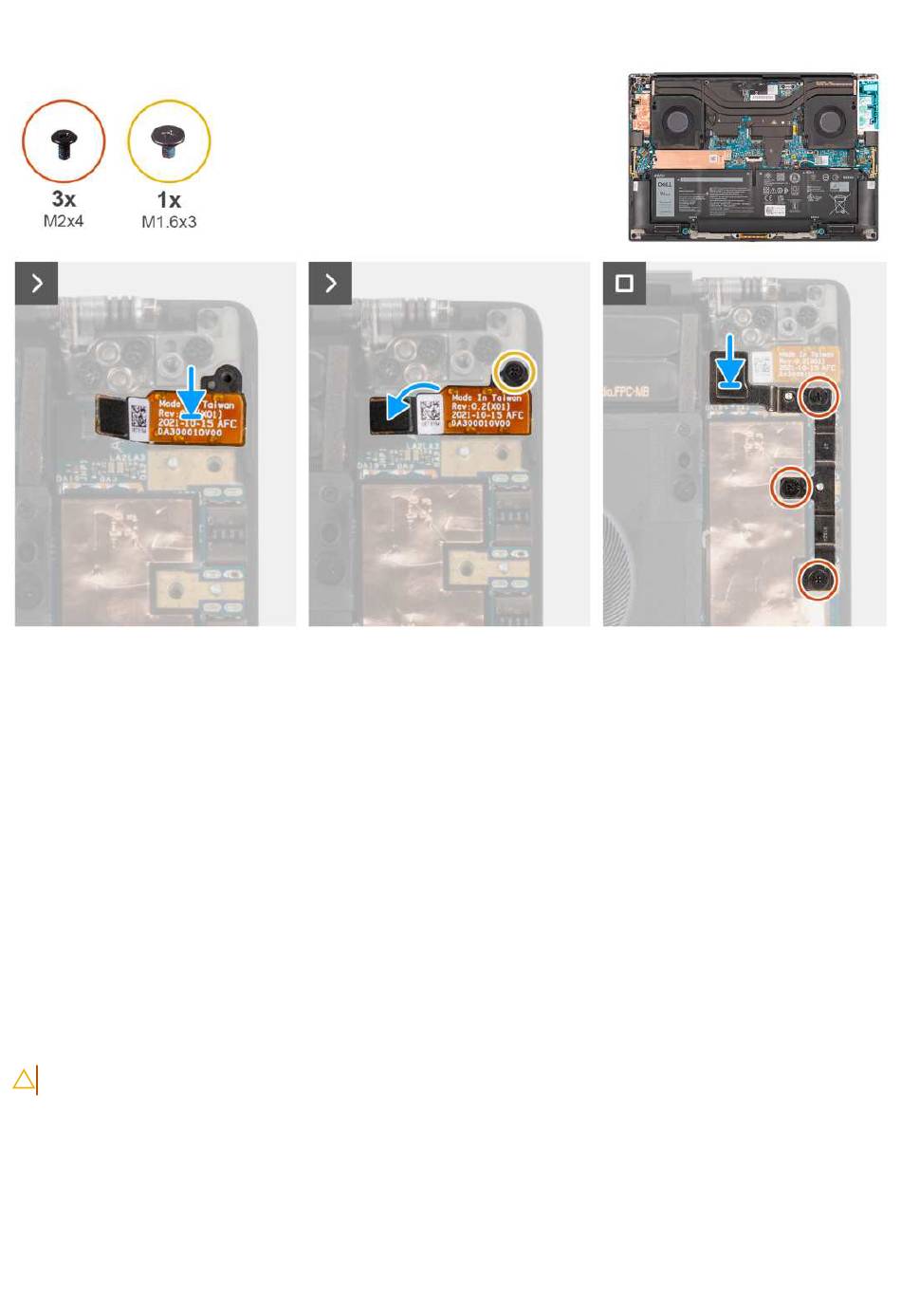

Abbildung 49. Installieren der Audiobuchse
Schritte
1. Platzieren Sie die Audiobuchse korrekt ausgerichtet im entsprechenden Steckplatz auf der Handauflagen- und Tastaturbaugruppe.
2. Verbinden Sie die FPC der Audiobuchse mit dem entsprechenden Anschluss auf der Systemplatine.
3. Bringen Sie die Schraube (M1.6x3) zur Befestigung der Audiobuchse an der Systemplatine wieder an.
4. Setzen Sie die linke USB-Typ-C-Halterung korrekt ausgerichtet auf die Hauptplatine.
5. Bringen Sie die drei Schrauben (M2x4) zur Befestigung der linken USB-Typ-C-Halterung an der Systemplatine wieder an.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
2. Befolgen Sie die Anweisungen unter
Lautsprecher
Entfernen des Lautsprechers
VORSICHT:
Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie die Batterie.
66
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Computers.
Computers.
