12. Entfernen Sie die drei Schrauben (M2x4), mit denen die Systemplatine an der Handballenstützen- und Tastaturbaugruppe befestigt
ist.
13. Entfernen Sie die Hauptplatine von der Handauflagen- und Tastaturbaugruppe.
14. Entfernen Sie die USB-Typ-C-Halterung von der oberen rechten Seite der Systemplatine.
ANMERKUNG:
Die Ersatzsystemtplatine wird mit einer vormontierten USB-Typ-C-Halterung geliefert. Nur die USB-Typ-C-
Halterung an der oberen rechten Seite der Systemplatine muss entfernt werden.
15. Drehen Sie die Systemplatine um und entfernen Sie die vier Schrauben (M1.4x1.2), mit denen das USH-Platinen-FPC (bei Modellen mit
USH-Platine) und das Touchpad-FPC an der Systemplatine befestigt sind.
16. Entfernen Sie das USH-Platinen-FPC (bei Modellen mit USH-Platine) und das Touchpad-FPC von der Systemplatine.
ANMERKUNG:
Das USH-Platinen-FPC und das Touchpad-FPC müssen auf die neue Ersatz-Systemplatine übertragen werden.
ANMERKUNG:
Entfernen Sie die USB-Typ-C-Halterungen nicht von der Unterseite der Systemplatine.

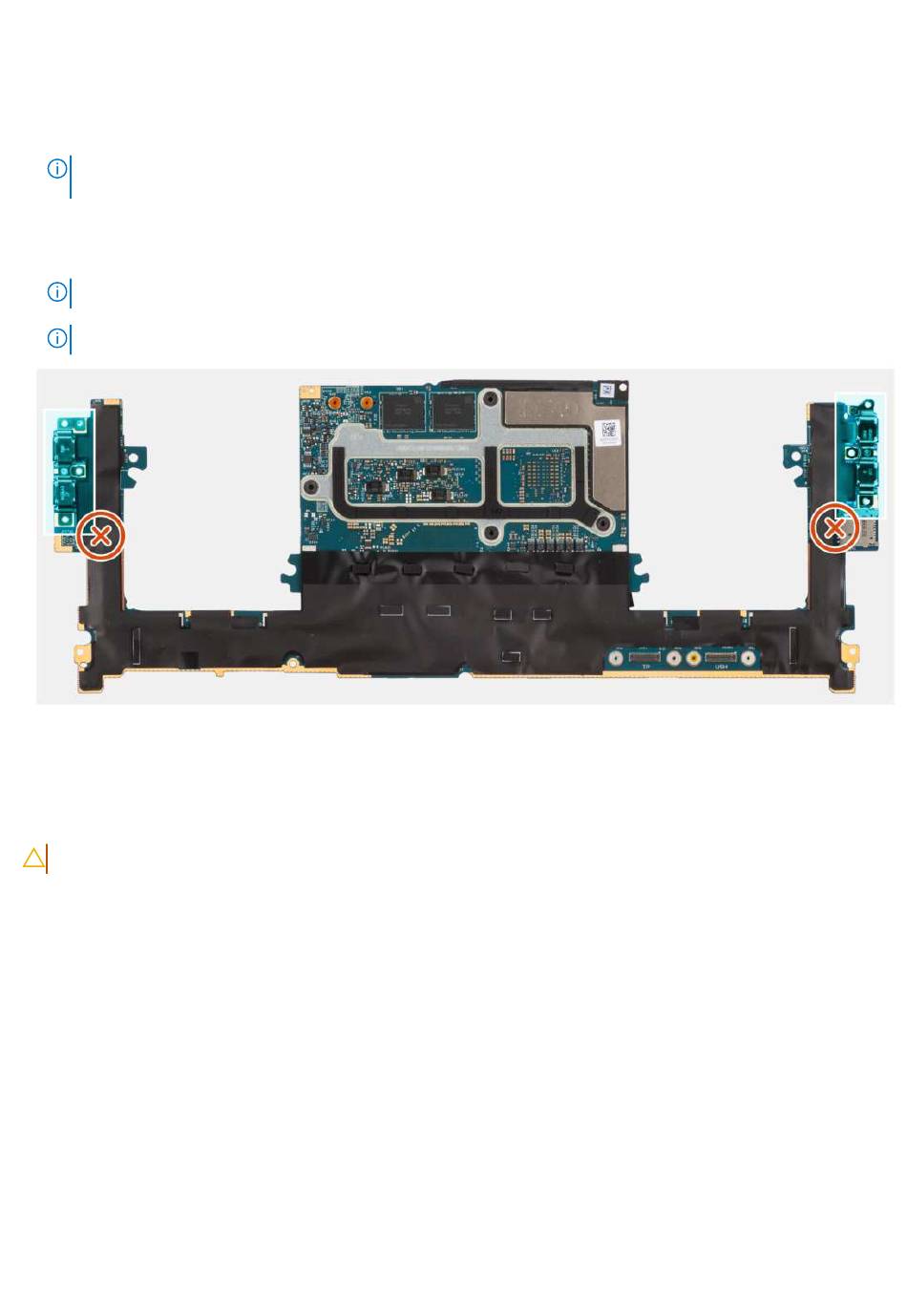

Abbildung 63. USB-Typ-C-Halterungen an der Unterseite der Systemplatine
Einbauen der Systemplatine
VORSICHT:
Die Installationsinformationen in diesem Abschnitt sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgende Abbildung zeigt die Anschlüsse auf der Systemplatine:
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
83
