2. Installieren Sie die Audiobuchse.
3. Bauen Sie den
Grafikkartenlüfter
4. Bauen Sie den
Prozessorlüfter
5. Setzen Sie den
Akku
ein.
6. Installieren Sie das
M.2-2230-Solid-State-Laufwerk
7. Bringen Sie die
Bodenabdeckung
8. Befolgen Sie die Anweisungen unter
Netzschalter mit Fingerabdruckleser
Entfernen der Netzschalterplatine mit Fingerabdruck-Lesegerät
VORSICHT:
Die Informationen in diesem Abschnitt zum Entfernen sind nur für autorisierte Servicetechniker bestimmt.
Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
3. Entfernen Sie das
M.2-2230-Solid-State-Laufwerk
4. Entfernen Sie die Batterie.
5. Entfernen Sie den Prozessorlüfter.
6. Entfernen Sie den Grafikkartenlüfter.
7. Entfernen Sie die Audiobuchse.
8. Entfernen Sie die Bildschirmbaugruppe.
9. Entfernen Sie die Systemplatine.
ANMERKUNG:
Die Systemplatine kann zusammen mit dem Kühlkörper installiert oder entfernt werden. Dies vereinfacht den
Vorgang und vermeidet das Aufbrechen der thermischen Verbindung zwischen Systemplatine und Kühlkörper.
Info über diese Aufgabe
Die Abbildung zeigt die Position der Netzschalterplatine mit Fingerabdruck-Lesegerät und stellt das Verfahren zum Entfernen bildlich dar.

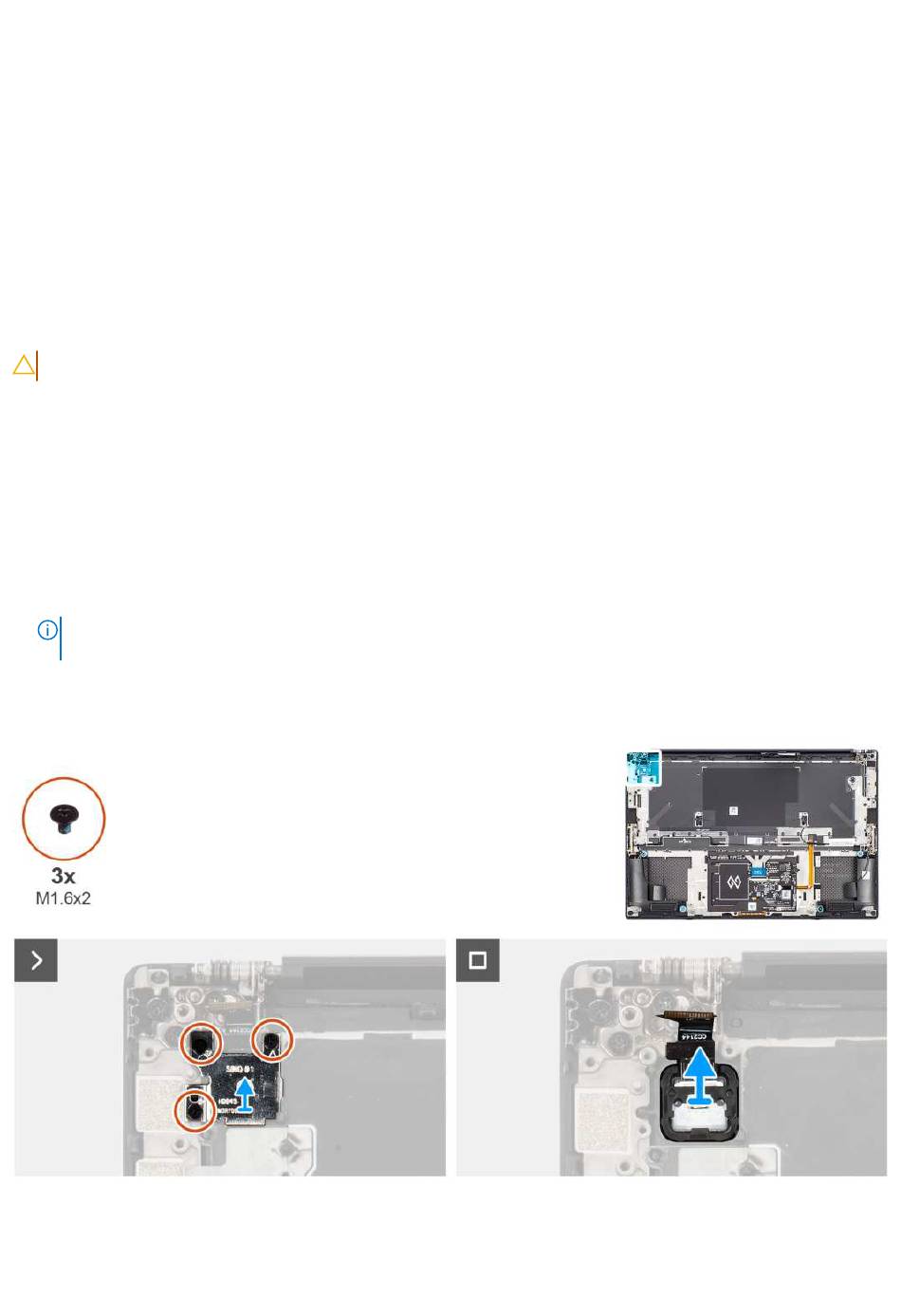

Abbildung 69. Entfernen der Netzschalterplatine mit Fingerabdruck-Lesegerät
ein.
ein.
oder das M.2-2280-Solid-State-Laufwerk.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
oder das M.2-2280-Solid-State-Laufwerk.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
Computers.
89
