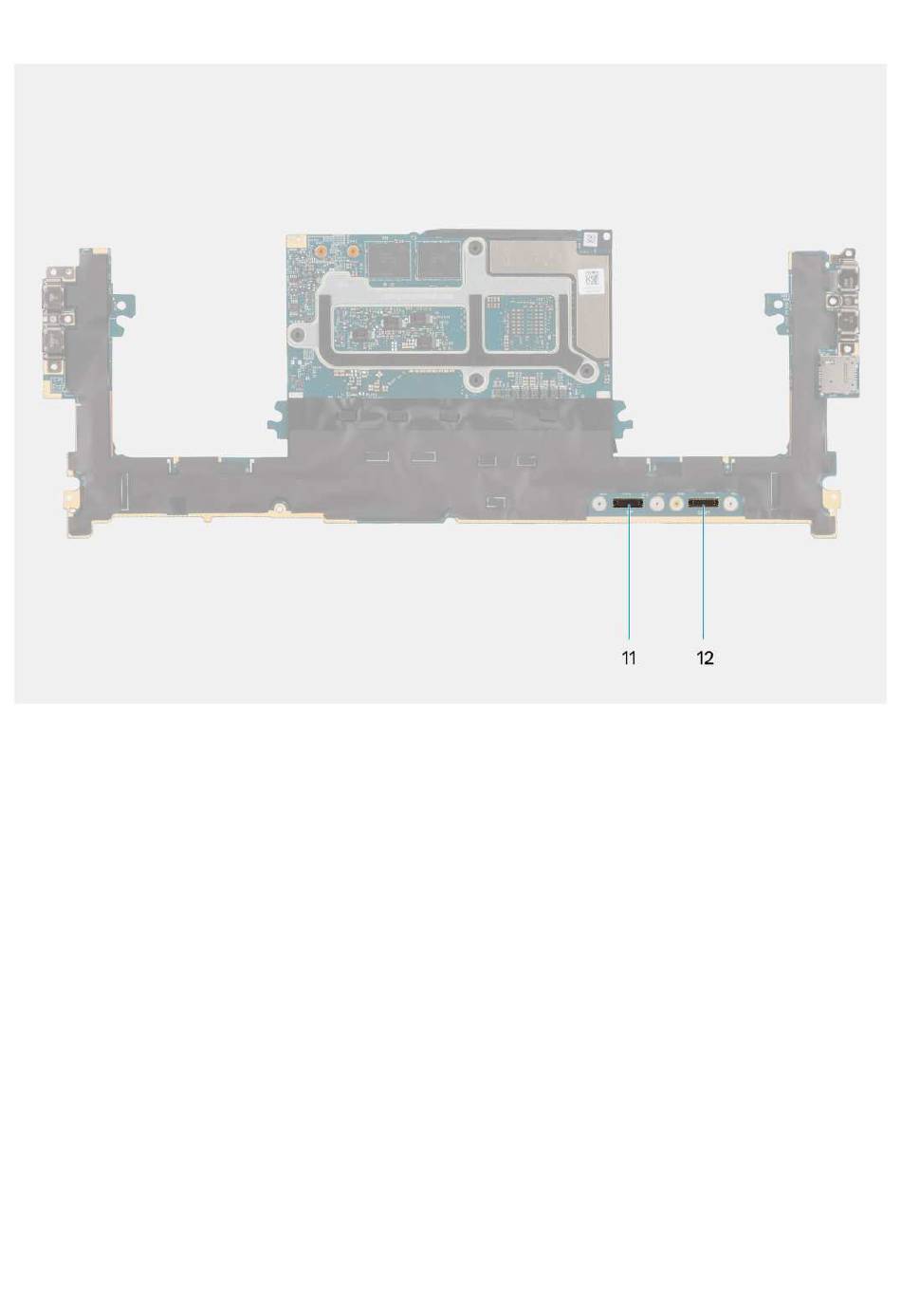

Abbildung 65. Anschlüsse auf der Systemplatine
1. FPC-Anschluss für Netzschalter mit Fingerabdruck-Lesegerät
2. FPC-Anschluss für Audiobuchse
3. Anschluss des Prozessorlüfterkabels
4. Kabelanschluss für linken Hochtönerlautsprecher
5. Integrierte WLAN-Karte
6. FPC-Anschluss für Akku-LED
7. Batteriekabelstecker
8. Steckplatz für M.2-2230/2280-Solid-State-Laufwerk
9. Anschluss des Grafikkartenlüfterkabels
10. Kabelanschluss für rechten Hochtönerlautsprecher
11. Touchpad-FPC-Anschluss
12. USH-Platinen-FPC-Anschluss
Die Abbildung zeigt die Position der Systemplatine und bietet eine visuelle Darstellung des Installationsverfahrens.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
85
