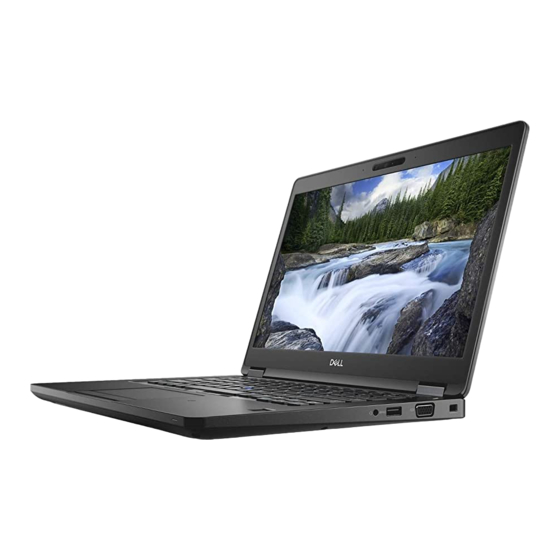

Dell Latitude 5491 Servicehandbuch
Vorschau ausblenden
Andere Handbücher für Latitude 5491:
- Einrichtungshandbuch (38 Seiten) ,
- Installationshandbuch (16 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dell Latitude 5491
Inhaltszusammenfassung für Dell Latitude 5491
- Seite 1 Latitude 5491 Service-Handbuch Vorschriftenmodell: P72G Vorschriftentyp: P72G002...
- Seite 2 Tod von Personen zur Folge haben können. © 2018 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Arbeiten am Computer........................... 6 Sicherheitshinweise................................6 Ausschalten des Computers — Windows 10......................... 6 Vor der Arbeit an Komponenten im Innern des Computers..................7 Nach der Arbeit an Komponenten im Inneren des Computers..................7 2 Technologie und Komponenten........................8 Netzadapter..................................8 DDR4.................................... - Seite 4 Einbauen des SSD-Rahmens............................20 Festplattenlaufwerk.................................20 Entfernen des Festplattenlaufwerks........................20 Installieren des Festplattenlaufwerks........................22 Knopfzellenbatterie................................22 Entfernen der Knopfzellenbatterie...........................22 Einsetzen der Knopfzellenbatterie........................... 23 WLAN-Karte..................................23 Entfernen der WLAN-Karte............................23 Einsetzen der WLAN-Karte............................24 WWAN-Karte – optional..............................24 Entfernen der WWAN-Karte............................ 24 Einbauen der WWAN-Karte............................25 Speichermodule................................25 Entfernen des Speichermoduls..........................
- Seite 5 Handballenauflage................................61 Entfernen der Handballenstütze..........................61 Installieren der Handballenstütze..........................62 4 Fehlerbehebung............................64 Enhanced Pre-boot System Assessment (ePSA, Erweiterte Systemtests vor Hochfahren des Computers)..64 Ausführen der ePSA-Diagnose..........................64 Zurücksetzen der Echtzeituhr............................64 5 Wie Sie Hilfe bekommen..........................66 Kontaktaufnahme mit Dell.............................. 66 Inhaltsverzeichnis...
-
Seite 6: Arbeiten Am Computer
Produktdokumentationen durchführen, bzw. die elektronischen oder telefonischen Anweisungen des Service- und Supportteams befolgen. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen und beachten Sie die Sicherheitshinweise, die Sie zusammen mit Ihrem Produkt erhalten haben. -
Seite 7: Vor Der Arbeit An Komponenten Im Innern Des Computers
Stellen Sie nach Abschluss von Aus- und Einbauvorgängen sicher, dass Sie zuerst sämtliche externen Geräte, Karten, Kabel usw. wieder anschließen, bevor Sie den Computer einschalten. VORSICHT: Verwenden Sie ausschließlich Akkus für genau diesen Dell-Computer, um Beschädigungen des Computers zu vermeiden. Verwenden Sie keine Akkus, die für andere Dell-Computer bestimmt sind. Bauen Sie den Akku wieder ein. -
Seite 8: Technologie Und Komponenten
Technologie und Komponenten Dieses Kapitel erläutert die in dem System verfügbare Technologie und Komponenten. Themen: • Netzadapter • DDR4 • HDMI 1.4 • USB-Funktionen • USB Typ-C Netzadapter Im Lieferumfang dieses Notebooks ist ein Netzteil mit 90 W oder 130 W (mit 7,4-mm-Stecker) enthalten. WARNUNG: Ziehen Sie beim Trennen des Netzadapterkabels vom Laptop am Kabelstecker, und nicht am Kabel selbst, und ziehen Sie diesen fest, aber nicht ruckartig ab, damit das Kabel nicht beschädigt wird. -
Seite 9: Speicherfehler
Abbildung 1. Kerbenunterschied Höhere Stärke DDR4-Module sind etwas dicker als DDR3, sodass mehr Signalebenen möglich sind. Abbildung 2. Stärkenunterschied Gebogene Kante DDR4-Module haben eine gebogene Kante zur Unterstützung beim Einsetzen und zur Verringerung der Beanspruchung der PCB während der Arbeitsspeicherinstallation. Abbildung 3. -
Seite 10: Funktionen Von Hdmi 1.4
Anwendungen für HDMI-Fernsehgeräte und DVD-Player. Der Hauptvorteil ist die Kabelverringerung und der Schutz von Inhalten. HDMI unterstützt Standard-, Enhanced- oder High-Definition-Video plus mehrkanalfähiges Digital Audio auf einem einzigen Kabel. ANMERKUNG: Die HDMI 1.4 bietet 5.1-Kanal-Audio-Unterstützung. Funktionen von HDMI 1.4 • HDMI-Ethernet-Kanal - Fügt Hochgeschwindigkeits-Netzwerkbetrieb zu einer HDMI-Verbindung hinzu, damit Benutzer ihre IP-fähigen Geräte ohne separates Ethernet-Kabel in vollem Umfang nutzen können •... -
Seite 11: Usb 3.0/Usb 3.1 Gen 1 (Superspeed-Usb)
USB 3.0/USB 3.1 Gen 1 (SuperSpeed-USB) Viele Jahre lang war der USB 2.0 in der PC-Welt der Industriestandard für Schnittstellen. Das zeigen die etwa 6 Milliarden verkauften Geräte. Der Bedarf an noch größerer Geschwindigkeit ist jedoch durch die immer schneller werdende Computerhardware und die Nachfrage nach größerer Bandbreiten gestiegen. -
Seite 12: Anwendungen
jemals in die Nähe des theoretischen maximalen Durchsatzes von 480 Mbit/s mit einer Datenübertragung von etwa 320 Mbit/s (40 MB/s) – das ist der tatsächliche reale Höchstwert. Entsprechend werden die USB 3.0 /USB-3.1 Gen 1-Verbindungen niemals 4,8 Gbit/s erreichen. Eine reale maximale Geschwindigkeit von 400 MB/s mit Overheads ist hier wahrscheinlich. Bei dieser Geschwindigkeit ist USB 3.0 /USB-3.1 Gen 1 eine Verbesserung um das 10-fache gegenüber USB 2.0. -
Seite 13: Usb Typ-C
USB Typ-C USB-Typ C ist ein neuer, winzig kleiner physischer Anschluss Der Anschluss selbst kann viele fesselnde neue USB-Standard wie USB 3.1 und USB-Power Delivery (USB-PD) unterstützen. Abwechselnder Modus USB-Typ C ist ein neuer Anschlussstandard, der sehr klein ist. Er ist etwa ein Drittel so groß wie der alte USB A-Stecker. Hierbei handelt es sich um einen Einfachanschlussstandard, den jedes Gerät verwenden sollte können. -
Seite 14: Ausbau Und Wiedereinbau
Ausbau und Wiedereinbau SIM (Subscriber Identity Module)-Platine Entfernen der Subscriber Identification Module-Karte VORSICHT: Das Entfernen der SIM-Karte bei eingeschaltetem Computer kann zu Datenverlust oder einer Beschädigung der Karte führen. Stellen Sie sicher, dass der Computer ausgeschaltet ist oder die Netzwerkverbindungen deaktiviert sind. Führen Sie eine Büroklammer oder ein Werkzeug zum Entfernen der SIM-Karte in die Bohrung am SIM-Kartenfach ein [1]. -
Seite 15: Entfernen Der Sd-Karte (Wwan-Modelle)
Entfernen der SD-Karte (WWAN-Modelle) Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Drücken Sie auf die SD-Karte, damit sie aus dem Steckplatz springt [1], und entfernen Sie sie aus dem System [2]. Einsetzen der SD-Karte (WWAN-Modelle) Drücken Sie die SD-Karte in den Steckplatz, bis die SD-Karte mit einem klickenden Geräusch einrastet. - Seite 16 ANMERKUNG: Lösen Sie die Bodenabdeckung mithilfe eines Kunststoffstifts von den Kanten. Heben Sie die Bodenabdeckung aus dem System. Ausbau und Wiedereinbau...
-
Seite 17: Einbauen Der Bodenabdeckung
Einbauen der Bodenabdeckung Setzen Sie die Bodenabdeckung ein und richten Sie sie an den Schraubenhalterungen am System aus. Drücken Sie dann auf die Seiten der Bodenabdeckung. Ziehen Sie die acht unverlierbaren M2,0x6-Schrauben an, um die Bodenabdeckung am System zu befestigen. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 18: Einsetzen Des Akkus
Einsetzen des Akkus Setzen Sie den Akku in den Steckplatz im System ein. Führen Sie das Lautsprecherkabel durch die Kabelführung. Ziehen Sie die unverlierbare M2x6-Schraube an, um den Akku am System zu befestigen. Schließen Sie das Akkukabel am Anschluss an der Systemplatine an. Bringen Sie die Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 19: Einbauen Der Ssd-Karte
Ziehen und heben Sie die SSD aus dem System [3]. ANMERKUNG: Dieses Verfahren ist nur für M.2-2280-SATA-SSDs gedacht. Einbauen der SSD-Karte Setzen Sie die SSD-Karte in den entsprechenden Anschluss im System ein. Bringen Sie die M2x3-Schraube wieder an, mit der die SSD-Karte am System befestigt wird. Platzieren Sie den Mylar-Klebeschutz über der SSD-Karte. -
Seite 20: Einbauen Des Ssd-Rahmens
SSD-Karte So entfernen Sie den SSD-Rahmen: Entfernen Sie die M2x3-Schraube, mit der der SSD-Rahmen am System befestigt ist [1]. b Heben Sie den SSD-Rahmen vom System [2]. Einbauen des SSD-Rahmens Setzen Sie den SSD-Rahmen in den Steckplatz im System. Bringen Sie die M2x3-Schraube wieder an, mit der der SSD-Rahmen am System befestigt wird. Bauen Sie folgende Komponenten ein: SSD-Karte Akku... - Seite 21 So entfernen Sie das Festplattenlaufwerk: Ziehen Sie das Festplattenkabel vom Anschluss an der Systemplatine ab [1]. b Entfernen Sie die vier M2x2,7-Schrauben, mit denen die Festplatte am System befestigt ist [2]. Heben Sie das Festplattenlaufwerk aus dem System. Ausbau und Wiedereinbau...
-
Seite 22: Installieren Des Festplattenlaufwerks
Installieren des Festplattenlaufwerks Setzen Sie das Festplattenlaufwerk in den Steckplatz am System ein. Bringen Sie die vier M2x2,7-Schrauben wieder an, um die Festplatte am System zu befestigen. Schließen Sie das Festplattenlaufwerkkabel an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Befolgen Sie die Schritte unter... -
Seite 23: Einsetzen Der Knopfzellenbatterie
Einsetzen der Knopfzellenbatterie Befestigen Sie die Knopfzellenbatterie an der Systemplatine. Schließen Sie das Kabel der Knopfzellenbatterie an den Anschluss auf der Systemplatine an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. -
Seite 24: Einsetzen Der Wlan-Karte
Einsetzen der WLAN-Karte Setzen Sie die WLAN-Karte in den entsprechenden Anschluss auf der Systemplatine ein. Verbinden Sie die WLAN Antenne mit den Anschlüssen auf der WLAN-Karte. Setzen Sie die WLAN-Kartenhalterung auf, um die WLAN-Kabel zu befestigen. Bringen Sie die M2x3-Schraube wieder an, um die WLAN-Karte am System zu befestigen. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung... -
Seite 25: Einbauen Der Wwan-Karte
Trennen Sie die Kabel der WWAN-Antenne von den Anschlüssen auf der WWAN-Karte [1]. b Entfernen Sie die M2x3-Schraube, mit der die WWAN-Karte am System befestigt ist [2]. Schieben Sie die WWAN-Karte und heben Sie sie aus dem System [3]. Einbauen der WWAN-Karte Setzen Sie die WWAN-Karte in den entsprechenden Steckplatz am System ein. -
Seite 26: Einsetzen Des Speichermoduls
Hebeln Sie die Klammern, die das Speichermodul sichern, bis dieses herausspringt [1]. b Heben Sie das Speichermodul aus dem Steckplatz [2]. Einsetzen des Speichermoduls Setzen Sie das Speichermodul in einem Winkel von 30 Grad in den Speicheranschluss ein, bis die Kontakte ordnungsgemäß im Steckplatz positioniert sind. -
Seite 27: Einbauen Des Tastaturgitters
Einbauen des Tastaturgitters Setzen Sie das Tastaturgitter auf die Tastatur und drücken Sie entlang der Kanten sowie zwischen den Tastenreihen, bis das Gitter hörbar einrastet. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Entfernen der Tastatur Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 28 Drehen Sie das System um und klappen Sie das Notebook so auf, dass das Display zu Ihnen zeigt. d Entfernen Sie die fünf M2x2,5-Schrauben, mit denen die Tastatur am System befestigt ist [1]. Lösen Sie die Tastatur von der Unterseite und heben Sie sie zusammen mit dem Tastaturkabel und dem Kabel der Tastaturhintergrundbeleuchtung vom System [2].
- Seite 29 Ausbau und Wiedereinbau...
-
Seite 30: Einbauen Der Tastatur
Einbauen der Tastatur Halten Sie die Tastatur fest und führen Sie das Tastaturkabel und das die Tastaturbeleuchtungskabel durch die Handballenstütze im System. Richten Sie die Tastatur an den Schraubenhalterungen am System aus. Bringen Sie die Schrauben wieder an, um die Tastatur am System zu befestigen. Drehen Sie das System um und verbinden Sie das Tastaturkabel und das Kabel der Tastaturhintergrundbeleuchtung mit dem Anschluss im System. -
Seite 31: Einbauen Der
Einbauen der Setzen Sie den auf die Systemplatine. Bringen Sie die vier M2x3-Schrauben, mit denen der Kühlkörper auf der Systemplatine befestigt wird, wieder an. ANMERKUNG: • Bringen Sie die Schrauben für den in der auf dem Kühlkörper angegebenen Reihenfolge an. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung... -
Seite 32: Einbauen Des Systemlüfters
Gehäuserahmen So entfernen Sie den Systemlüfter: Trennen Sie das Kabel des Systemlüfters vom Anschluss auf der Systemplatine [1]. b Heben Sie den Systemlüfter vom Computer weg [2]. Einbauen des Systemlüfters Setzen Sie den Systemlüfter in den Steckplatz im Computer ein. Verbinden Sie das Kabel des Systemlüfters mit dem Anschluss auf der Systemplatine. -
Seite 33: Netzanschluss-Port
Netzanschluss-Port Entfernen des Netzanschlusses Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku So entfernen Sie den Netzanschluss: Entfernen Sie die M2x3-Schraube, mit der das Klebeband des Bildschirmkabels an der Halterung des Netzanschlusses befestigt ist [1], und lösen Sie das Klebeband ab. -
Seite 34: Gehäuserahmen
Verbinden Sie das Netzkabel mit dem Anschluss auf der Systemplatine. Befestigen Sie das Klebeband des Bildschirmkabels an der Halterung des Netzanschlusses und bringen Sie die M2x3-Schraube wieder an, um das andere Ende der Halterung des Netzanschlusses zu befestigen. Bauen Sie folgende Komponenten an: Akku Bodenabdeckung Folgen Sie den Anweisungen unter... - Seite 35 So entfernen Sie den Gehäuserahmen: Entfernen Sie die fünf M2x3-Schrauben und die acht M2x5-Schrauben, mit denen der Gehäuserahmen am System befestigt ist [1]. b Heben Sie den Gehäuserahmen vom System [2]. Ausbau und Wiedereinbau...
-
Seite 36: Einsetzen Des Gehäuserahmens
Einsetzen des Gehäuserahmens Setzen Sie den Gehäuserahmen in den Steckplatz im System ein. ANMERKUNG: Ziehen Sie das Tastaturkabel und das Kabel der Tastaturhintergrundbeleuchtung vorsichtig durch die Öffnung im Gehäuserahmen, bevor Sie den Gehäuserahmen in den Steckplatz am System setzen. Bringen Sie die fünf M2x3-Schrauben und die acht M2x5-Schrauben wieder an, um den Gehäuserahmen am System zu befestigen. Verbinden Sie das Bildschirmkabel und das Kabel der Tastaturhintergrundbeleuchtung mit den entsprechenden Anschlüssen am System. -
Seite 37: Led-Platine
LED-Platine Entfernen der LED-Platine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Folgendes entfernen: . Bodenabdeckung Akku Festplattenlaufwerk SSD-Karte SSD-Rahmen WLAN-Karte WWAN-Karte (optional) Gehäuserahmen So entfernen Sie die LED-Platine: Heben Sie den Riegel an und trennen Sie das LED-Kabel, das an den Anschluss auf der LED-Platine angeschlossen ist [1]. b Entfernen Sie die M2,0x2,0-Schraube, mit der die LED-Platine am System befestigt ist [2]. -
Seite 38: Einbauen Der Led-Platine
Einbauen der LED-Platine Setzen Sie die LED-Platine in ihren Steckplatz im System. Bringen Sie die M2,0x2,0-Schraube an, um die LED-Platine am System zu befestigen. Verbinden Sie das LED-Kabel mit dem Anschluss auf der LED-Platine. Bauen Sie folgende Komponenten ein: Gehäuserahmen WWAN-Karte (optional) WLAN-Karte SSD-Rahmen... - Seite 39 So entfernen Sie die Platine des Smart Card-Lesegeräts: Entfernen Sie die 2 Schrauben (M2x3), mit denen das Smart Card-Lesegerät an der Handballenstütze befestigt ist [1]. b Schieben und heben Sie das Smart Card-Lesegerät aus dem Steckplatz im System [2]. Ausbau und Wiedereinbau...
-
Seite 40: Installieren Der Platine Des Smart Card-Lesegeräts
Installieren der Platine des Smart Card-Lesegeräts Setzen Sie die Platine des Smart Card-Lesegeräts so ein, dass sie auf die Laschen am Gehäuse ausgerichtet ist. Bringen Sie die zwei Schrauben (M2x3), mit denen das Smart Card-Lesegerät am System befestigt wird, wieder an. Bringen Sie das Platinenkabel des Smart Card-Lesegeräts an verbinden Sie das Kabel mit dem Anschluss. -
Seite 41: Touchpad-Bedienfeld
Touchpad-Bedienfeld Entfernen des Touchpads Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku SSD-Karte SSD-Rahmen WLAN-Karte WWAN-Karte Gehäuserahmen So entfernen Sie das Touchpad-Bedienfeld: Trennen Sie das Kabel des Touchpad-Bedienfelds vom Anschluss auf der Systemplatine [1]. b Entfernen Sie die zwei M2x3-Schrauben, mit denen das Touchpad-Bedienfeld am System befestigt ist [2]. -
Seite 42: Systemplatine
Verbinden Sie das Kabel des Touchpad-Bedienfelds mit dem Anschluss auf der Systemplatine. Bauen Sie folgende Komponenten ein: Gehäuserahmen SSD-Rahmen SSD-Karte WWAN WLAN-Karte Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Systemplatine Entfernen der Systemplatine Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. - Seite 43 So lösen Sie die Systemplatine: Drehen Sie das System um und entfernen Sie die zwei M2x3-Schraube, mit denen die Halterung des Bildschirmkabels fixiert ist [1]. b Heben Sie die Metallhalterung des Bildschirmkabels vom System [2]. Trennen Sie dasdie Bildschirmkabel von dem Anschlussden Anschlüssen auf der Systemplatine [3, 4] und lösen Sie das Klebeband, mit dem das Bildschirmkabel am System befestigt ist.
- Seite 44 So entfernen Sie die Systemplatine: ANMERKUNG: Vergewissern Sie sich, dass das Fach für die SIM-Karte entfernt wurde. Entfernen Sie die vier M2x3-Schrauben, mit denen die Systemplatine fixiert ist [1]. b Heben Sie die Systemplatine aus dem System [2]. Ausbau und Wiedereinbau...
-
Seite 45: Installieren Der Systemplatine
Installieren der Systemplatine Richten Sie die Systemplatine an den Schraubenhalterungen am Computer aus. ANMERKUNG: Setzen Sie die Systemplatine in den Computer und führen Sie dabei die Kabel durch die Öffnungen im Bereich der Tastatur. Bringen Sie die vier M2x3-Schrauben wieder an, um die Systemplatine am System zu befestigen. Befestigen Sie den DisplayPort-über-USB-Typ-C-Anschluss mit der Metallhalterung. -
Seite 46: Lautsprecher
WWAN-Karte (optional) WLAN-Karte SSD-Rahmen SSD-Karte Festplatte Speichermodul Akku Bodenabdeckung SIM-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lautsprecher Entfernen des Lautsprechers Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. -
Seite 47: Einbauen Des Lautsprechers
Einbauen des Lautsprechers Setzen Sie das Lautsprechermodul ein und richten Sie es auf die Knotenpunkte am Gehäuse aus. Verlegen Sie die Lautsprecherkabel durch die Kabelführungskanäle. Bauen Sie folgende Komponenten ein: Systemplatine Gehäuserahmen Tastatur Tastaturgitter WLAN-Karte SSD-Rahmen SSD-Karte Festplatte Speichermodul Akku Bodenabdeckung SIM-Karte Folgen Sie den Anweisungen unter... -
Seite 48: Installieren Der Bildschirmscharnierabdeckung
Bodenabdeckung Akku So entfernen Sie die Bildschirmscharnierabdeckung: Entfernen Sie die Schraube (M2x3), mit der die Bildschirmscharnierabdeckung am Gehäuse befestigt ist [1]. b Entfernen Sie die Bildschirmscharnierabdeckung vom Bildschirmscharnier [2]. Wiederholen Sie Schritt a und Schritt b, um die verbleibende Bildschirmscharnierabdeckung zu entfernen. Installieren der Bildschirmscharnierabdeckung Setzen Sie die Bildschirmscharnierabdeckung auf das Bildschirmscharnier. - Seite 49 Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmscharnierabdeckung So trennen Sie das Bildschirmkabel: Lösen Sie die WLAN- und WWAN-Kabel aus den Kabelführungskanälen [1]. b Entfernen Sie die zwei M2x3-Schrauben, mit denen die Halterung des Bildschirmkabels fixiert ist [2]. Entfernen Sie die Bildschirmkabelhalterung, mit der das Bildschirmkabel am System befestigt ist [3]. d Trennen Sie dasdie Bildschirmkabel von den entsprechenden Anschlüssen auf der Systemplatine [4, 5].
- Seite 50 Drehen Sie den Computer um. So entfernen Sie die Bildschirmbaugruppe: Entfernen Sie die zwei M2x5-Schrauben, mit denen die Bildschirmbaugruppe am Computer befestigt ist [1]. b Klappen Sie den Bildschirm hoch [2]. Ausbau und Wiedereinbau...
- Seite 51 Heben Sie die Bildschirmbaugruppe vom Computer ab. Ausbau und Wiedereinbau...
-
Seite 52: Einbauen Der Bildschirmbaugruppe
Einbauen der Bildschirmbaugruppe Legen Sie das Gehäuse auf eine ebene Fläche. Richten Sie die Bildschirmbaugruppe an den Schraubenhalterungen am System aus und setzen Sie sie auf das Gehäuse. Schließen Sie den Bildschirm. Bringen Sie die zwei Schrauben wieder an, mit denen die Bildschirmbaugruppe befestigt wird. Drehen Sie das System um und bringen Sie zwei Schrauben wieder an, um die Bildschirmbaugruppe am System zu befestigen. -
Seite 53: Bildschirmblende
Bildschirmblende Entfernen der Bildschirmblende Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmscharnierabdeckung Bildschirmbaugruppe So entfernen Sie die Bildschirmblende: Hebeln Sie die Bildschirmblende vom unteren Teil des Bildschirms [1]. ANMERKUNG: Beim Entfernen der Bildschirmblende von der Bildschirmbaugruppe sowie beim erneuten Wiedereinbau müssen Techniker bedenken, dass die Bildschirmblende mittels eines starken Klebstoffes am LCD-Bildschirm befestigt... -
Seite 54: Einbauen Der Bildschirmblende
Einbauen der Bildschirmblende Bringen Sie die Blende an der Bildschirmbaugruppe an. ANMERKUNG: Lösen Sie die Schutzabdeckung von dem Klebeband auf der LCD-Blende, bevor Sie sie in der Bildschirmbaugruppe platzieren. Drücken Sie von einer oberen Ecke aus gegen die Bildschirmblende und arbeiten Sie sich entlang der gesamten Blende vor, bis diese in die Bildschirmbaugruppe einrastet. - Seite 55 So bauen Sie den Bildschirm aus: Ziehen Sie das leitende Klebeband ab [1]. b Entfernen Sie das Klebeband, mit dem das Bildschirmkabel befestigt ist [2]. Heben Sie den Riegel an und trennen Sie das Bildschirmkabel vom Anschluss auf dem Bildschirm [3] [4]. Ausbau und Wiedereinbau...
-
Seite 56: Einbauen Des Bildschirms
Einbauen des Bildschirms Schließen Sie das Bildschirmkabel an den Anschluss an und bringen Sie das Klebeband an. Befestigen Sie das Bildschirmkabel mit dem leitenden Klebeband. Setzen Sie den Bildschirm wieder ein und richten Sie ihn an den Schraubenhalterungen an der Bildschirmbaugruppe aus. Bringen Sie die vier M2x3-Schrauben wieder an, um den Bildschirm an der Bildschirmrückabdeckung zu befestigen. -
Seite 57: Bildschirmkabel (Edp)
Bildschirmkabel (eDP) Entfernen des Bildschirmkabels Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmscharnierabdeckung Bildschirmbaugruppe Bildschirmblende Bildschirm Trennen Sie das Kamerakabel vom Anschluss auf dem Kameramodul [1]. Lösen Sie das Bildschirmkabel vom Klebstoff und heben Sie es aus der äußeren Bildschirmabdeckung [2]. -
Seite 58: Kamera
WLAN-Karte WWAN-Karte (optional) Akku Bodenabdeckung Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Kamera Entfernen der Kamera Folgen Sie den Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Computers. Entfernen Sie folgende Komponenten: Bodenabdeckung Akku WLAN-Karte... -
Seite 59: Installieren Der Kamera
Installieren der Kamera Fügen Sie die Kamera in den entsprechenden Platz in der äußeren Bildschirmabdeckung ein. Schließen Sie das Kamerakabel an den Anschluss auf dem Kameramodul an. Bauen Sie folgende Komponenten an: Bildschirm Bildschirmblende Bildschirmbaugruppe Bildschirmscharnierabdeckung WLAN-Karte WWAN-Karte (optional) Speichermodul Akku Bodenabdeckung Folgen Sie den Anweisungen unter... -
Seite 60: Installieren Des Bildschirmscharniers
Installieren des Bildschirmscharniers Platzieren Sie das Bildschirmscharnier auf der Bildschirmbaugruppe. Bringen Sie die drei Schrauben (M2,5x3) wieder an, um das Bildschirmscharnier an der Bildschirmbaugruppe zu befestigen. Wiederholen Sie Schritt 1 und Schritt 2, um die verbleibenden Bildschirmscharniere anzubringen. Bauen Sie folgende Komponenten ein: Bildschirmblende Bildschirmbaugruppe Bildschirmscharnierabdeckung... -
Seite 61: Installieren Der Baugruppe Der Bildschirmrückabdeckung
Bodenabdeckung Akku WLAN-Karte WWAN-Karte (optional) Bildschirmscharnierabdeckung Bildschirmbaugruppe Bildschirmblende Bildschirm Bildschirmscharnier Bildschirmkabel Kamera Die Baugruppe der Bildschirmrückabdeckung stellt nach dem Entfernen aller Komponenten die einzig verbleibende Komponente dar. Installieren der Baugruppe der Bildschirmrückabdeckung Legen Sie die Baugruppe der Bildschirmrückabdeckung auf eine ebene Fläche. Bauen Sie folgende Komponenten ein: Kamera Bildschirmkabel... -
Seite 62: Installieren Der Handballenstütze
SIM-Karte Bodenabdeckung Akku Speichermodul Festplattenlaufwerk SSD-Karte SSD-Rahmen WLAN-Karte WWAN-Karte (optional) Tastaturgitter Tastatur Kühlkörper Gehäuserahmen Systemlüfter Systemplatine Bildschirmscharnierabdeckung Bildschirmbaugruppe Nach dem Entfernen aller Komponenten verbleibt lediglich die Handballenstütze. Installieren der Handballenstütze Legen Sie die Handballenstütze auf eine ebene Fläche. Bauen Sie folgende Komponenten ein: Bildschirmbaugruppe Bildschirmscharnierabdeckung Systemplatine... - Seite 63 Kühlkörperbaugruppe Tastatur Tastaturgitter WWAN-Karte (optional) WLAN-Karte SSD-Rahmen SSD-Karte Festplatte Speichermodul Akku Bodenabdeckung SIM-Karte Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Ausbau und Wiedereinbau...
-
Seite 64: Fehlerbehebung
Notieren Sie sich den Fehlercode und die Validierungsnummer und wenden Sie sich an Dell. Zurücksetzen der Echtzeituhr Mit der Funktion zum Zurücksetzen der Echtzeituhr (RTC) können Sie Ihr Dell System wiederherstellen, wenn Szenarien wie Kein POST/ Kein Start/Kein Strom auftreten. Stellen Sei beim Einleiten der RTC-Zurücksetzung auf dem System sicher, dass das System... - Seite 65 ausgeschaltet und an die Stromversorgung angeschlossen ist. Halten Sie den Netzschalter 25 Sekunden lang gedrückt, und lassen Sie ihn dann wieder los. ANMERKUNG: Wenn der Netzstromanschluss des Systems während des Vorgangs unterbrochen oder der Netzschalter länger als 40 Sekunden gedrückt gehalten wird, kommt es zum Abbruch der RTC-Zurücksetzung. Die RTC-Zurücksetzung führt dazu, dass BIOS auf die Standardeinstellungen zurückgesetzt wird, die Bereitstellung von Intel vPro aufgehoben wird sowie Datum und Uhrzeit des Systems zurückgesetzt werden.
-
Seite 66: Wie Sie Hilfe Bekommen
Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell-Produktkatalog finden. Dell stellt verschiedene onlinebasierte und telefonische Support- und Serviceoptionen bereit. Da die Verfügbarkeit dieser Optionen je nach Land und Produkt variiert, stehen einige Services in Ihrer Region möglicherweise nicht zur Verfügung. So erreichen Sie den Vertrieb, den Technischen Support und den Kundendienst von Dell: Rufen Sie die Website Dell.com/support auf.
