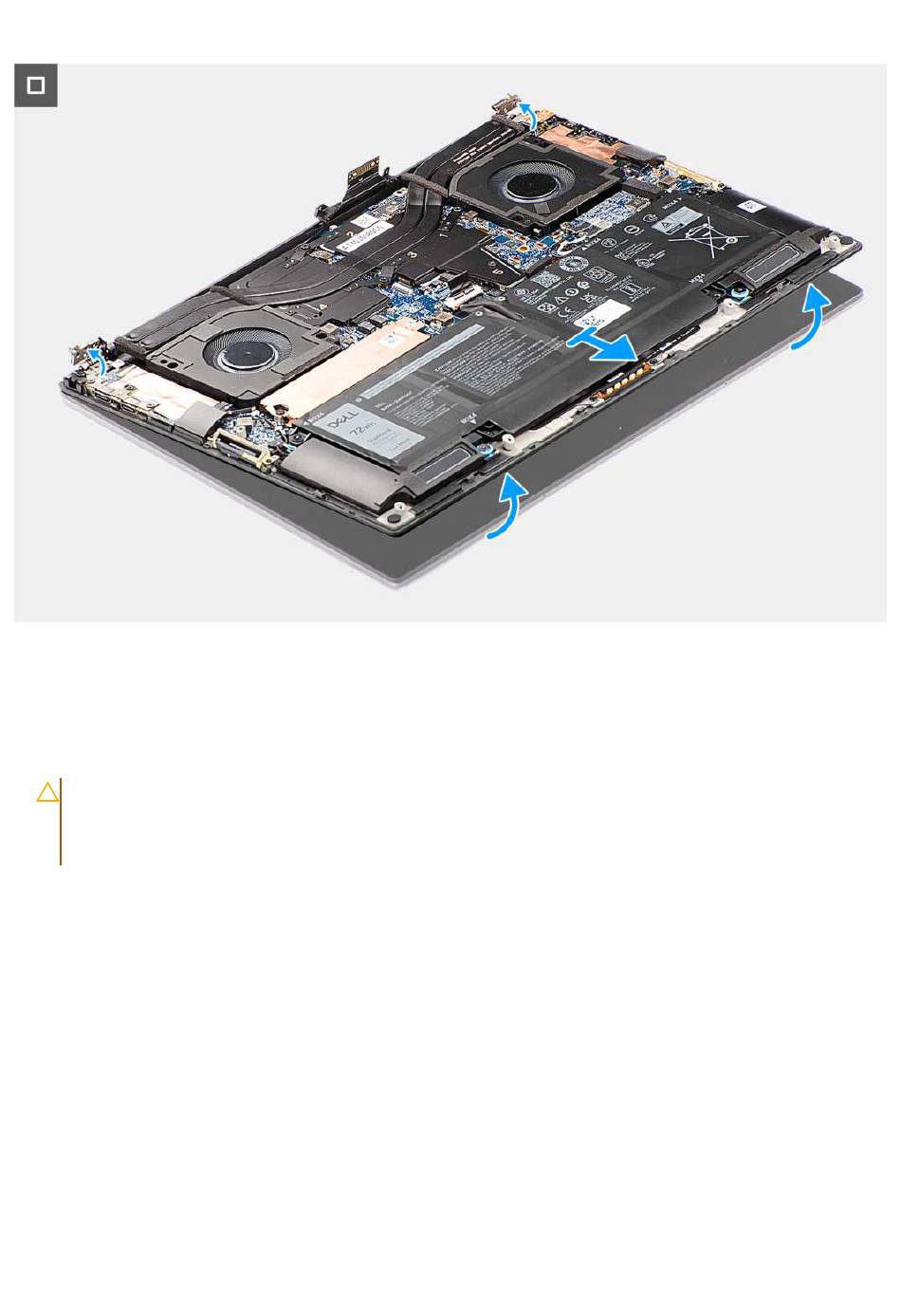

Abbildung 55. Entfernen der Bildschirmbaugruppe
Schritte
1. Entfernen Sie die zwei Torx-Schrauben (T5, M1.4x4), mit denen die Bildschirm-FPC-Halterung an der Systemplatine befestigt ist.
2. Entfernen Sie die zwei Torx-Schrauben (T5, M1.4x4), mit denen die Bildschirm-FPC an der Systemplatine befestigt ist.
3. Trennen Sie die Bildschirm-FPC von der Hauptplatine und entfernen Sie die Zwischenplatine.
VORSICHT:
Die Stifte auf der Zwischenplatine sind leicht zerbrechlich. Drücken Sie niemals auf die Kontaktstifte
auf der Zwischenplatine bzw. üben Sie keinen Druck auf diese Stifte aus und führen Sie niemals Handlungen aus,
die diese Stifte verkratzen könnten, wie Drehen/Umdrehen der Platine, während sie in Kontakt mit einer Oberfläche
stehen. Heben und halten Sie die Zwischenplatine beim Umgang mit der Platine an den Rändern oder Seiten.
74
